Серия DIN 6332
DIN 6332-ZB
Установочные винты без головки
Сталь / нержавеющая сталь, с упорной накладкой
Оцинкованная, воронёная пассивированная
Исполнения серии DIN 6332
Изображения

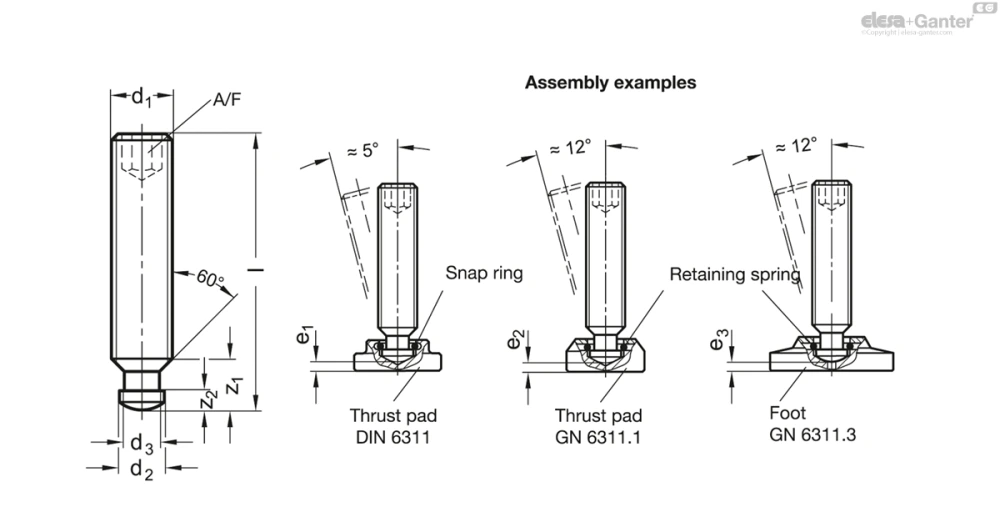

Схемы
DIN 6332-ZB
Таблица моделей — Установочные винты без головки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6332-M10-45-SKN-ZB | M 10 | 45 | 8 | 7.2 | 3.6 | - | 5 | 9 | 4.5 | 20 | |
| DIN 6332-M10-55-SKN-ZB | M 10 | 55 | 8 | 7.2 | 3.6 | - | 5 | 9 | 4.5 | 25 | |
| DIN 6332-M10-65-SKN-ZB | M 10 | 65 | 8 | 7.2 | 3.6 | - | 5 | 9 | 4.5 | 30 | |
| DIN 6332-M10-80-SKN-ZB | M 10 | 80 | 8 | 7.2 | 3.6 | - | 5 | 9 | 4.5 | 37 | |
| DIN 6332-M12-100-SKN-ZB | M 12 | 100 | 8 | 7.2 | 4.6 | 3.7 | 6 | 10 | 4.5 | 65 | |
| DIN 6332-M12-50-SKN-ZB | M 12 | 50 | 8 | 7.2 | 4.6 | 3.7 | 6 | 10 | 4.5 | 30 | |
| DIN 6332-M12-60-SKN-ZB | M 12 | 60 | 8 | 7.2 | 4.6 | 3.7 | 6 | 10 | 4.5 | 38 | |
| DIN 6332-M12-70-SKN-ZB | M 12 | 70 | 8 | 7.2 | 4.6 | 3.7 | 6 | 10 | 4.5 | 44 | |
| DIN 6332-M12-80-SKN-ZB | M 12 | 80 | 8 | 7.2 | 4.6 | 3.7 | 6 | 10 | 4.5 | 51 | |
| DIN 6332-M16-65-SKN-ZB | M 16 | 65 | 12 | 11 | 5.4 | 4 | 8 | 12 | 5 | 67 | |
| DIN 6332-M16-70-SKN-ZB | M 16 | 70 | 12 | 11 | 5.4 | 4 | 8 | 12 | 5 | 74 | |
| DIN 6332-M16-80-SKN-ZB | M 16 | 80 | 12 | 11 | 5.4 | 4 | 8 | 12 | 5 | 90 | |
| DIN 6332-M16-100-SKN-ZB | M 16 | 100 | 12 | 11 | 5.4 | 4 | 8 | 12 | 5 | 118 | |
| DIN 6332-M16-125-SKN-ZB | M 16 | 125 | 12 | 11 | 5.4 | 4 | 8 | 12 | 5 | 150 | |
| DIN 6332-M20-100-SKN-ZB | M 20 | 100 | 15.5 | 14.4 | 5.5 | 4.3 | 10 | 14 | 5.5 | 189 | |
| DIN 6332-M20-125-SKN-ZB | M 20 | 125 | 15.5 | 14.4 | 5.5 | 4.3 | 10 | 14 | 5.5 | 241 | |
| DIN 6332-M20-150-SKN-ZB | M 20 | 150 | 15.5 | 14.4 | 5.5 | 4.3 | 10 | 14 | 5.5 | 141 | |
| DIN 6332-M20-90-SKN-ZB | M 20 | 90 | 15.5 | 14.4 | 5.5 | 4.3 | 10 | 14 | 5.5 | 171 |
Характеристики
Типы
- Тип SK: с упорной накладкой, закалённая (только сталь, чернёная)
- Тип SKN: с упорной накладкой, незакалённая
Сталь
Класс прочности на разрыв 5.8
чернение
Упорная накладка закалённая (тип SK)
Упорная накладка незакалённая (тип SKN)
оцинкованый, с голубой пассивацией ZB
Упорная накладка незакалённая (тип SKN)
Нержавеющая сталь AISI 304 NI
Упорная накладка незакалённая (тип SKN)
Информация
Упорная накладка установочных винтов DIN 6332 предназначена для использования с упорной подушкой для зажима или без неё.
Диаметр штифта установочных винтов меньше, чем диаметр стержня резьбы, позволяя привинчивание со стороны штифта.
Стопорное кольцо и упорная подушка стопорного кольца – это простой и быстрый способ для соединения упорной подушки с установочным винтом.
