Серия SRD.913

SRD.913-EH

Установочные винты

С гнездом для шестигранной головки или шестиконечным гнездом Torx, технополимер

Гнездо для шестигранной головки

Таблица (PDF)

Исполнения серии SRD.913

SRD.913-EH

Установочные винты

С гнездом для шестигранной головки или шестиконечным гнездом Torx, технополимер

SRD.913-TX

Установочные винты

С гнездом для шестигранной головки или шестиконечным гнездом Torx, технополимер

SRD.913-EH

Таблица моделей — Установочные винты

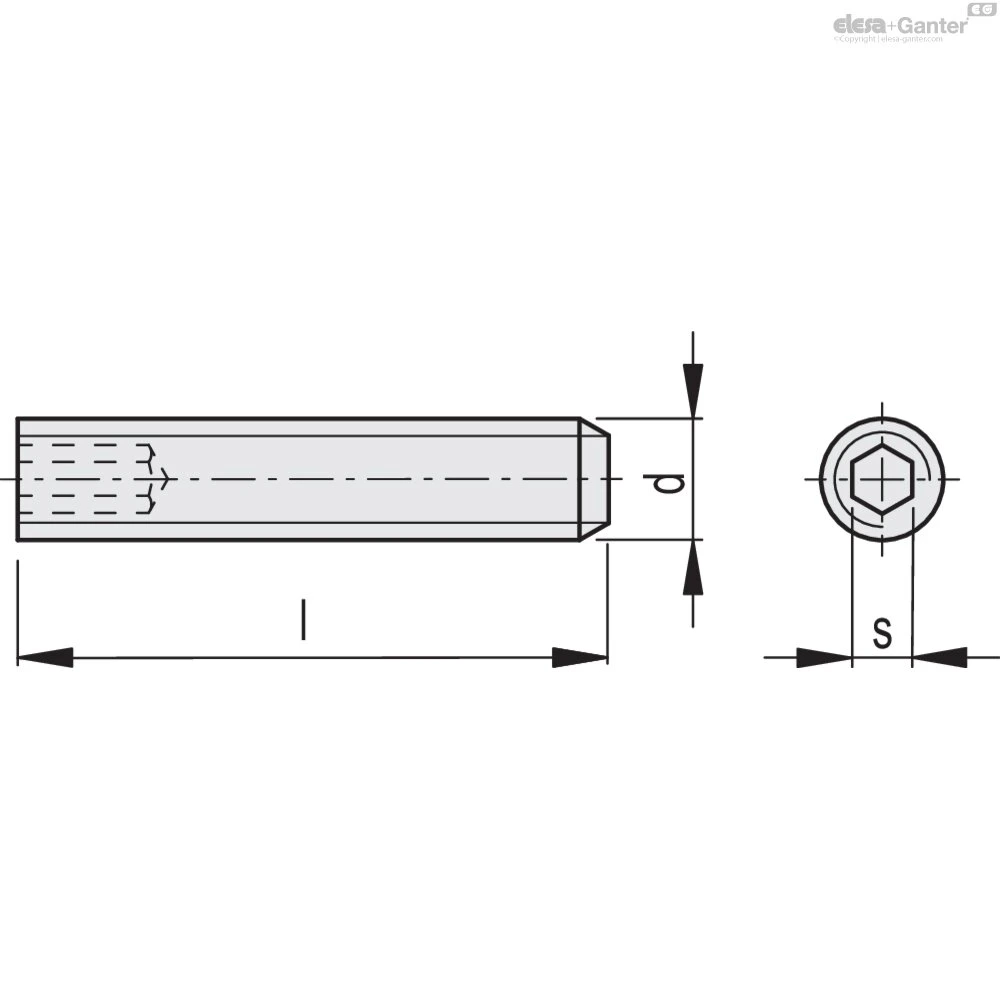

Артикул	Описание	d	l	s	Max. tightening torque[Nm]	Вес (г)
504901	SRD.913-M4X10-TP-N-EH	M4	10	2	0.15	1
504903	SRD.913-M4X16-TP-N-EH	M4	16	2	0.15	1
504905	SRD.913-M4X20-TP-N-EH	M4	20	2	0.15	1
504907	SRD.913-M4X25-TP-N-EH	M4	25	2	0.15	1.5
504911	SRD.913-M5X16-TP-N-EH	M5	16	2.5	0.25	1
504913	SRD.913-M5X20-TP-N-EH	M5	20	2.5	0.25	1.5
504915	SRD.913-M5X25-TP-N-EH	M5	25	2.5	0.25	3.5
504917	SRD.913-M5X30-TP-N-EH	M5	30	2.5	0.25	1.5
504919	SRD.913-M5X40-TP-N-EH	M5	40	2.5	0.25	2.3
504921	SRD.913-M5X50-TP-N-EH	M5	50	2.5	0.25	3
504931	SRD.913-M6X16-TP-N-EH	M6	16	3	0.5	1.5
504933	SRD.913-M6X20-TP-N-EH	M6	20	3	0.5	2
504935	SRD.913-M6X25-TP-N-EH	M6	25	3	0.5	2.5
504937	SRD.913-M6X30-TP-N-EH	M6	30	3	0.5	2.5
504939	SRD.913-M6X40-TP-N-EH	M6	40	3	0.5	3.5
504941	SRD.913-M6X50-TP-N-EH	M6	50	3	0.5	4
504951	SRD.913-M8X20-TP-N-EH	M8	20	4	1.9	3
504953	SRD.913-M8X25-TP-N-EH	M8	25	4	1.9	3.5
504955	SRD.913-M8X30-TP-N-EH	M8	30	4	1.9	3.5
504957	SRD.913-M8X40-TP-N-EH	M8	40	4	1.9	5
504959	SRD.913-M8X50-TP-N-EH	M8	50	4	1.9	6
504971	SRD.913-M10X20-TP-N-EH	M10	20	5	3	5
504973	SRD.913-M10X25-TP-N-EH	M10	25	5	3	5.5
504975	SRD.913-M10X30-TP-N-EH	M10	30	5	3	6.5
504977	SRD.913-M10X40-TP-N-EH	M10	40	5	3	8
504979	SRD.913-M10X50-TP-N-EH	M10	50	5	3	9.5
504981	SRD.913-M10X60-TP-N-EH	M10	60	5	3	11.5
504991	SRD.913-M12X20-TP-N-EH	M12	20	6	4.7	7
504993	SRD.913-M12X30-TP-N-EH	M12	30	6	4.7	8.5
504995	SRD.913-M12X40-TP-N-EH	M12	40	6	4.7	10
504997	SRD.913-M12X50-TP-N-EH	M12	50	6	4.7	12
504999	SRD.913-M12X60-TP-N-EH	M12	60	6	4.7	14.5
505000	SRD.913-M12X80-TP-N-EH	M12	80	6	4.7	18
505011	SRD.913-M16X20-TP-N-EH	M16	20	8	9.5	11
505012	SRD.913-M16X30-TP-N-EH	M16	30	8	9.5	13
505013	SRD.913-M16X40-TP-N-EH	M16	40	8	9.5	15.5
505014	SRD.913-M16X50-TP-N-EH	M16	50	8	9.5	18.5
505015	SRD.913-M16X60-TP-N-EH	M16	60	8	9.5	22
505016	SRD.913-M16X80-TP-N-EH	M16	80	8	9.5	27.5
505017	SRD.913-M16X100-TP-N-EH	M16	100	6	9.5	33.5

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), натуральный цвет.

Стандартные исполнения

SRD.913-EH: с гнездом для шестигранной головки.

SRD.913-TX: с шестиконечным гнездом Torx.

Общая информация

Особенности и области применения

Винт по форме и размеру аналогичен винту, указанному в стандарте DIN 913 или ISO 4026.

Поскольку у него нет головки, его можно полностью вставить в отверстие.

Он изготовлен полностью из изоляционного материала, устойчивого к коррозии и химическим веществам. Он подходит для применений, где требуется как зажим, так и регулировка детали, особенно в машиностроительной отрасли.

Он также позволяет использовать крепление с плотной посадкой.

Изделие прошло испытания на механические и размерные характеристики. Незначительные цветовые вариации являются совершенно нормальными и не влияют на качество изделия.
