Серия DIN 6332
DIN 6332-NI
Установочные винты без головки
Сталь / нержавеющая сталь, с упорной накладкой
Нержавеющая сталь
Исполнения серии DIN 6332
Изображения

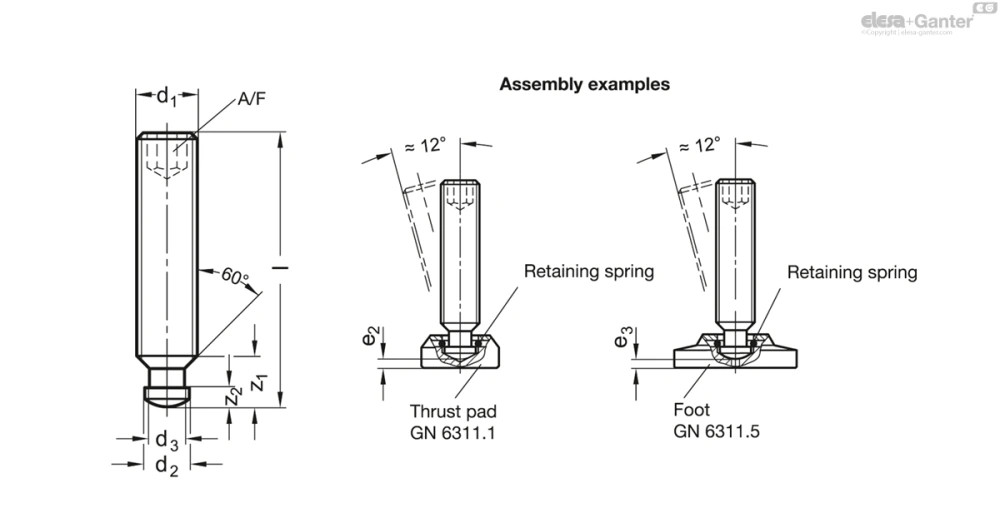

Схемы
DIN 6332-NI
Таблица моделей — Установочные винты без головки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6332-M6-30-SKN-NI | M 6 | 30 | 4.5 | 4 | 1.5 | 4.5 | - | 3 | 6 | 2.5 | 5 | |
| DIN 6332-M6-35-SKN-NI | M 6 | 35 | 4.5 | 4 | 1.5 | 4.5 | - | 3 | 6 | 2.5 | 6 | |
| DIN 6332-M6-40-SKN-NI | M 6 | 40 | 4.5 | 4 | 1.5 | 4.5 | - | 3 | 6 | 2.5 | 7 | |
| DIN 6332-M6-45-SKN-NI | M 6 | 45 | 4.5 | 4 | 1.5 | 4.5 | - | 3 | 6 | 2.5 | 8 | |
| DIN 6332-M6-50-SKN-NI | M 6 | 50 | 4.5 | 4 | 1.5 | 4.5 | - | 3 | 6 | 2.5 | 9 | |
| DIN 6332-M8-35-SKN-NI | M 8 | 35 | 6 | 5.4 | 2.3 | 4.5 | - | 4 | 7.5 | 3 | 10 | |
| DIN 6332-M8-40-SKN-NI | M 8 | 40 | 6 | 5.4 | 2.3 | 5.3 | - | 4 | 7.5 | 3 | 11 | |
| DIN 6332-M8-45-SKN-NI | M 8 | 45 | 6 | 5.4 | 2.3 | 5.3 | - | 4 | 7.5 | 3 | 13 | |
| DIN 6332-M8-50-SKN-NI | M 8 | 50 | 6 | 5.4 | 2.3 | 5.3 | - | 4 | 7.5 | 3 | 14 | |
| DIN 6332-M8-60-SKN-NI | M 8 | 60 | 6 | 5.4 | 2.3 | 5.3 | - | 4 | 7.5 | 3 | 17 | |
| DIN 6332-M8-70-SKN-NI | M 8 | 70 | 6 | 5.4 | 2.3 | 5.3 | - | 4 | 7.5 | 3 | 21 | |
| DIN 6332-M10-45-SKN-NI | M 10 | 45 | 8 | 7.2 | 2.6 | 5.6 | - | 5 | 9 | 4.5 | 20 | |
| DIN 6332-M10-50-SKN-NI | M 10 | 50 | 8 | 7.2 | 2.6 | 5.6 | - | 5 | 9 | 4.5 | 23 | |
| DIN 6332-M10-55-SKN-NI | M 10 | 55 | 8 | 7.2 | 2.6 | 5.6 | - | 5 | 9 | 4.5 | 25 | |
| DIN 6332-M10-60-SKN-NI | M 10 | 60 | 8 | 7.2 | 2.6 | 5.6 | - | 5 | 9 | 4.5 | 28 | |
| DIN 6332-M10-65-SKN-NI | M 10 | 65 | 8 | 7.2 | 2.6 | 5.6 | - | 5 | 9 | 4.5 | 30 | |
| DIN 6332-M10-80-SKN-NI | M 10 | 80 | 8 | 7.2 | 2.6 | 5.6 | - | 5 | 9 | 4.5 | 37 | |
| DIN 6332-M12-50-SKN-NI | M 12 | 50 | 8 | 7.2 | 2.9 | 6.9 | 3.7 | 6 | 10 | 4.5 | 30 | |
| DIN 6332-M12-60-SKN-NI | M 12 | 60 | 8 | 7.2 | 2.9 | 6.9 | 3.7 | 6 | 10 | 4.5 | 38 | |
| DIN 6332-M12-65-SKN-NI | M 12 | 65 | 8 | 7.2 | 2.9 | 6.9 | 3.7 | 6 | 10 | 4.5 | 41 | |
| DIN 6332-M12-70-SKN-NI | M 12 | 70 | 8 | 7.2 | 2.9 | 6.9 | 3.7 | 6 | 10 | 4.5 | 44 | |
| DIN 6332-M12-80-SKN-NI | M 12 | 80 | 8 | 7.2 | 2.9 | 6.9 | 3.7 | 6 | 10 | 4.5 | 51 | |
| DIN 6332-M12-100-SKN-NI | M 12 | 100 | 8 | 7.2 | 2.9 | 6.9 | 3.7 | 6 | 10 | 4.5 | 65 | |
| DIN 6332-M16-65-SKN-NI | M 16 | 65 | 12 | 11 | 4.5 | 9.5 | 4 | 8 | 12 | 5 | 67 | |
| DIN 6332-M16-70-SKN-NI | M 16 | 70 | 12 | 11 | 4.5 | 9.5 | 4 | 8 | 12 | 5 | 74 | |
| DIN 6332-M16-75-SKN-NI | M 16 | 75 | 12 | 11 | 4.5 | 9.5 | 4 | 8 | 12 | 5 | 80 | |
| DIN 6332-M16-80-SKN-NI | M 16 | 80 | 12 | 11 | 4.5 | 9.5 | 4 | 8 | 12 | 5 | 90 | |
| DIN 6332-M16-100-SKN-NI | M 16 | 100 | 12 | 11 | 4.5 | 9.5 | 4 | 8 | 12 | 5 | 118 | |
| DIN 6332-M16-125-SKN-NI | M 16 | 125 | 12 | 11 | 4.5 | 9.5 | 4 | 8 | 12 | 5 | 150 | |
| DIN 6332-M20-80-SKN-NI | M 20 | 80 | 15.5 | 14.4 | 4.5 | 10.5 | 4.3 | 10 | 14 | 5.5 | 141 | |
| DIN 6332-M20-90-SKN-NI | M 20 | 90 | 15.5 | 14.4 | 4.5 | 10.5 | 4.3 | 10 | 14 | 5.5 | 171 | |
| DIN 6332-M20-100-SKN-NI | M 20 | 100 | 15.5 | 14.4 | 4.5 | 10.5 | 4.3 | 10 | 14 | 5.5 | 189 | |
| DIN 6332-M20-125-SKN-NI | M 20 | 125 | 15.5 | 14.4 | 4.5 | 10.5 | 4.3 | 10 | 14 | 5.5 | 241 | |
| DIN 6332-M20-150-SKN-NI | M 20 | 150 | 15.5 | 14.4 | 4.5 | 10.5 | 4.3 | 10 | 14 | 5.5 | 141 |
Характеристики
Типы
- Тип SK: с упорной накладкой, закалённая (только сталь, чернёная)
- Тип SKN: с упорной накладкой, незакалённая
Сталь
Класс прочности на разрыв 5.8
чернение
Упорная накладка закалённая (тип SK)
Упорная накладка незакалённая (тип SKN)
оцинкованый, с голубой пассивацией ZB
Упорная накладка незакалённая (тип SKN)
Нержавеющая сталь AISI 304 NI
Упорная накладка незакалённая (тип SKN)
Информация
Упорная накладка установочных винтов DIN 6332 предназначена для использования с упорной подушкой для зажима или без неё.
Диаметр штифта установочных винтов меньше, чем диаметр стержня резьбы, позволяя привинчивание со стороны штифта.
Стопорное кольцо и упорная подушка стопорного кольца – это простой и быстрый способ для соединения упорной подушки с установочным винтом.
