Серия SRA
SRA
Винты с барашковой гайкой
Со встроенной шайбой, технополимер
Винты с барашковой гайкой
Изображения

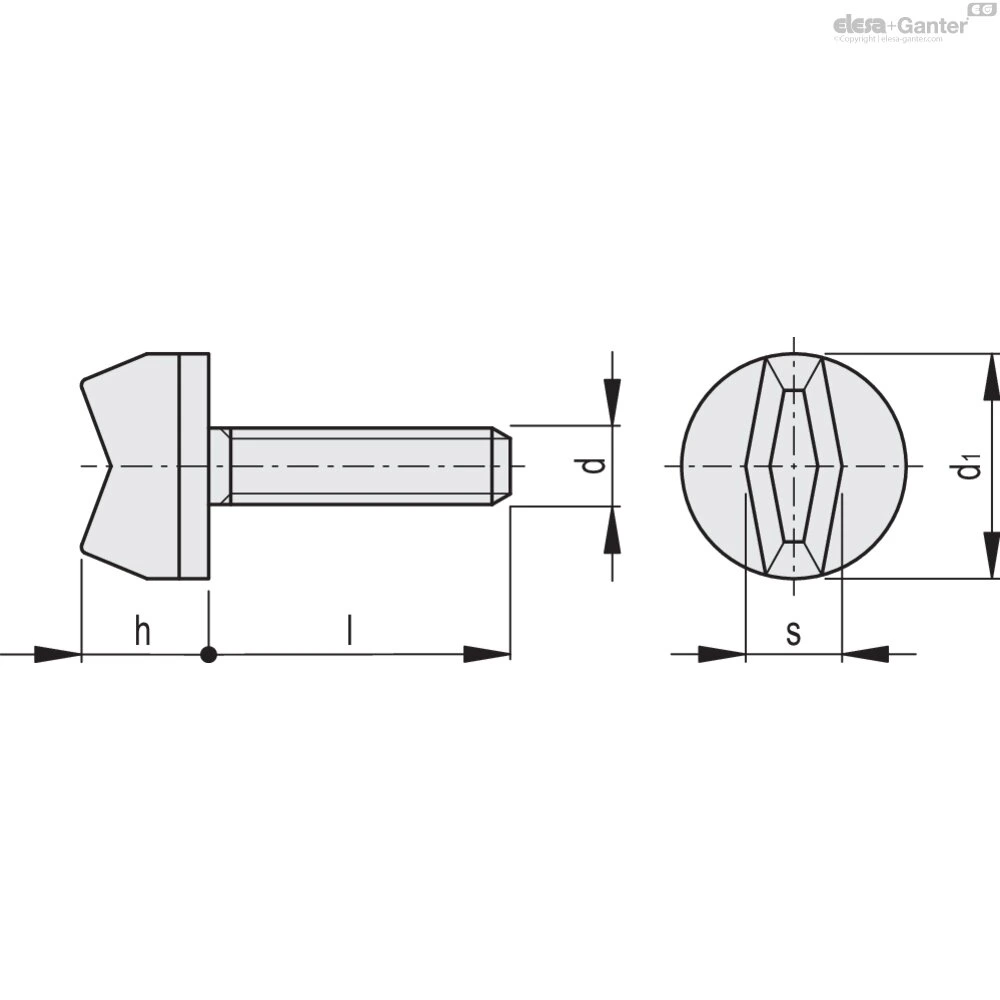

Схемы
SRA
Таблица моделей — Винты с барашковой гайкой
| Артикул | Описание |
|
d1 |
|
s | h |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 504201 | SRA-21-M5X16-TP-N | M5 | 21 | 16 | 8.5 | 12.5 | 0.25 | 1 | |
| 504202 | SRA-21-M5X20-TP-N | M5 | 21 | 20 | 8.5 | 12.5 | 0.25 | 1 | |
| 504203 | SRA-21-M5X25-TP-N | M5 | 21 | 25 | 8.5 | 12.5 | 0.25 | 1 | |
| 504204 | SRA-21-M5X30-TP-N | M5 | 21 | 30 | 8.5 | 12.5 | 0.25 | 1 | |
| 504205 | SRA-21-M5X40-TP-N | M5 | 21 | 40 | 8.5 | 12.5 | 0.25 | 1 | |
| 504206 | SRA-21-M5X50-TP-N | M5 | 21 | 50 | 8.5 | 12.5 | 0.25 | 1.5 | |
| 504211 | SRA-21-M6X16-TP-N | M6 | 21 | 16 | 8.5 | 12.5 | 0.5 | 1 | |
| 504212 | SRA-21-M6X20-TP-N | M6 | 21 | 20 | 8.5 | 12.5 | 0.5 | 1.5 | |
| 504213 | SRA-21-M6X25-TP-N | M6 | 21 | 25 | 8.5 | 12.5 | 0.5 | 1.5 | |
| 504214 | SRA-21-M6X30-TP-N | M6 | 21 | 30 | 8.5 | 12.5 | 0.5 | 1.5 | |
| 504215 | SRA-21-M6X40-TP-N | M6 | 21 | 40 | 8.5 | 12.5 | 0.5 | 1.5 | |
| 504216 | SRA-21-M6X50-TP-N | M6 | 21 | 50 | 8.5 | 12.5 | 0.5 | 2 | |
| 504221 | SRA-21-M8X20-TP-N | M8 | 21 | 20 | 8.5 | 12.5 | 1.9 | 2 | |
| 504222 | SRA-21-M8X25-TP-N | M8 | 21 | 25 | 8.5 | 12.5 | 1.9 | 2 | |
| 504223 | SRA-21-M8X30-TP-N | M8 | 21 | 30 | 8.5 | 12.5 | 1.9 | 2.5 | |
| 504224 | SRA-21-M8X40-TP-N | M8 | 21 | 40 | 8.5 | 12.5 | 1.9 | 3 | |
| 504225 | SRA-21-M8X50-TP-N | M8 | 21 | 50 | 8.5 | 12.5 | 1.9 | 3.5 | |
| 504231 | SRA-21-M10X20-TP-N | M10 | 21 | 20 | 8.5 | 12.5 | 3 | 3.5 | |
| 504232 | SRA-21-M10X25-TP-N | M10 | 21 | 25 | 8.5 | 12.5 | 3 | 4 | |
| 504233 | SRA-21-M10X30-TP-N | M10 | 21 | 30 | 8.5 | 12.5 | 3 | 5 | |
| 504234 | SRA-21-M10X40-TP-N | M10 | 21 | 40 | 8.5 | 12.5 | 3 | 5 | |
| 504235 | SRA-21-M10X50-TP-N | M10 | 21 | 50 | 8.5 | 12.5 | 3 | 5.5 | |
| 504236 | SRA-21-M10X60-TP-N | M10 | 21 | 60 | 8.5 | 12.5 | 3 | 6 | |
| 504241 | SRA-21-M12X20-TP-N | M12 | 21 | 20 | 8.5 | 12.5 | 4.7 | 5 | |
| 504242 | SRA-21-M12X30-TP-N | M12 | 21 | 30 | 8.5 | 12.5 | 4.7 | 6 | |
| 504243 | SRA-21-M12X40-TP-N | M12 | 21 | 40 | 8.5 | 12.5 | 4.7 | 7 | |
| 504244 | SRA-21-M12X50-TP-N | M12 | 21 | 50 | 8.5 | 12.5 | 4.7 | 8 | |
| 504245 | SRA-21-M12X60-TP-N | M12 | 21 | 60 | 8.5 | 12.5 | 4.7 | 9 | |
| 504246 | SRA-21-M12X80-TP-N | M12 | 21 | 80 | 8.5 | 12.5 | 4.7 | 9.5 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), натуральный цвет.
Общая информация
Особенности и области применения
Винт с барашковой гайкой позволяет объединить винт и шайбу в единый компонент и не требует инструментов для затягивания.
Он изготовлен полностью из изоляционного материала, устойчивого к коррозии и химическим веществам. Он подходит для применения в промышленности, авиации и электронике, а также во всех случаях, когда требуется уменьшение массы.
Изделие прошло испытания на механические и размерные характеристики. Незначительные цветовые вариации являются совершенно нормальными и не влияют на качество изделия.
Вопрос о продукции
Спросите о серии SRA — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
