Серия SMW.
SMW-F10
Крышки сапуна
с двумя клапанами и резьбовым соединителем, сталь
Фильтрация воздуха 10 мк
Исполнения серии SMW.
Изображения
Схемы
SMW-F10

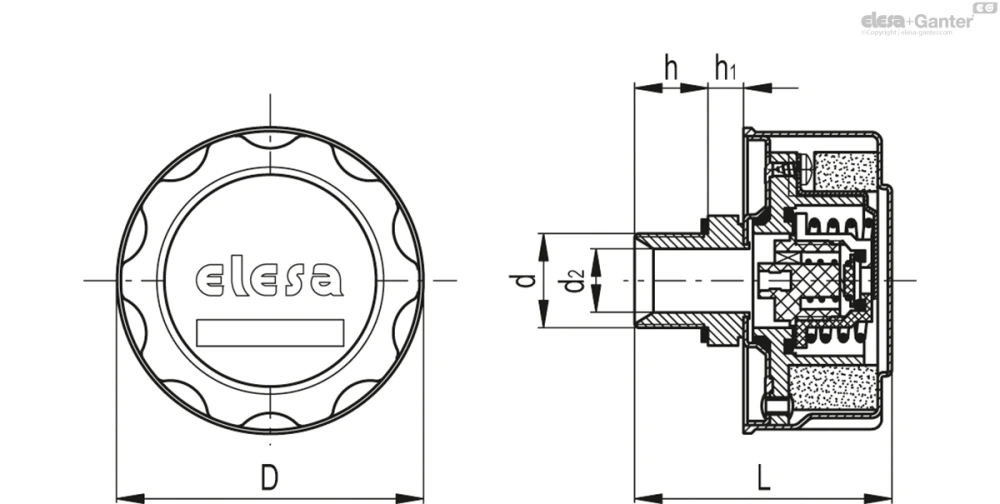

Таблица моделей — Крышки сапуна
| Артикул | Описание | D | d | L | d2 | h | h1 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 156982 | SMW.80-3/4-F10-350mb | 81 | G 3/4 | 69 | 17 | 16 | 11 | 340 |
Основные характеристики
Материал
- Покрытие: стальной лист, с хромированной поверхностной обработкой.
- Фланец: оцинкованная листовая сталь.
- Резьбовой соединитель: оцинкованная сталь.
Уплотнительное кольцо
Плоская шайба из синтетического каучука NBR.
Разгрузочный клапан
Технополимер с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.
Установите на отметке примерно 0.350 бар (0.700 бар по запросу).
Впускной клапан
Уплотнительная прокладка из технополимера с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.
Установите на отметке примерно 0.030 бар.
Кольцевой воздушный фильтр
Tech-foam 10 мк или 40 мк.
Стандартные исполнения
- SMW-F10: фильтрация воздуха 10 мк.
- SMW-F40: фильтрация воздуха 40 мк.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности и области применения
Крышка сапуна с 2 клапанами SMW. создает напорную камеру давления прямо над уровнем масла в заданных предельных условиях в целях предотвращения какой-либо деформации резервуара.
Преимущества:
- он уменьшает объём всасываемого в резервуар воздуха при сохранении чистоты масла и фильтра;
- он улучшает эффективность всасывания насоса в рабочих условиях, уменьшая кавитационное явление;
- он предотвращает утечку жидкости, когда система является частью передвижной установки;
- он уменьшает вспенивание жидкости.
Технические данные

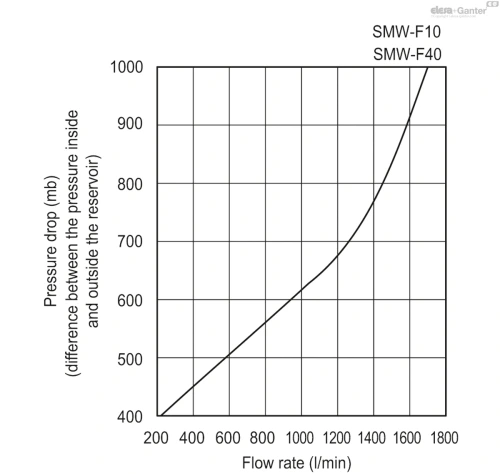

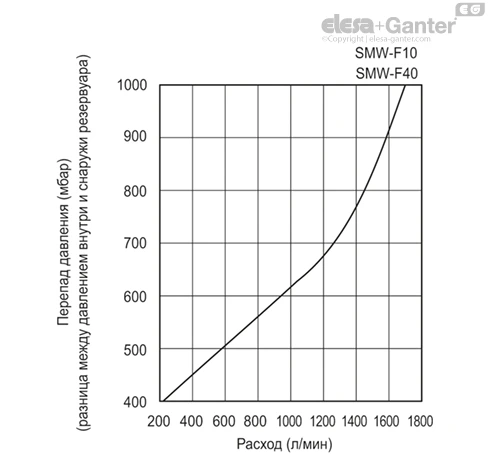

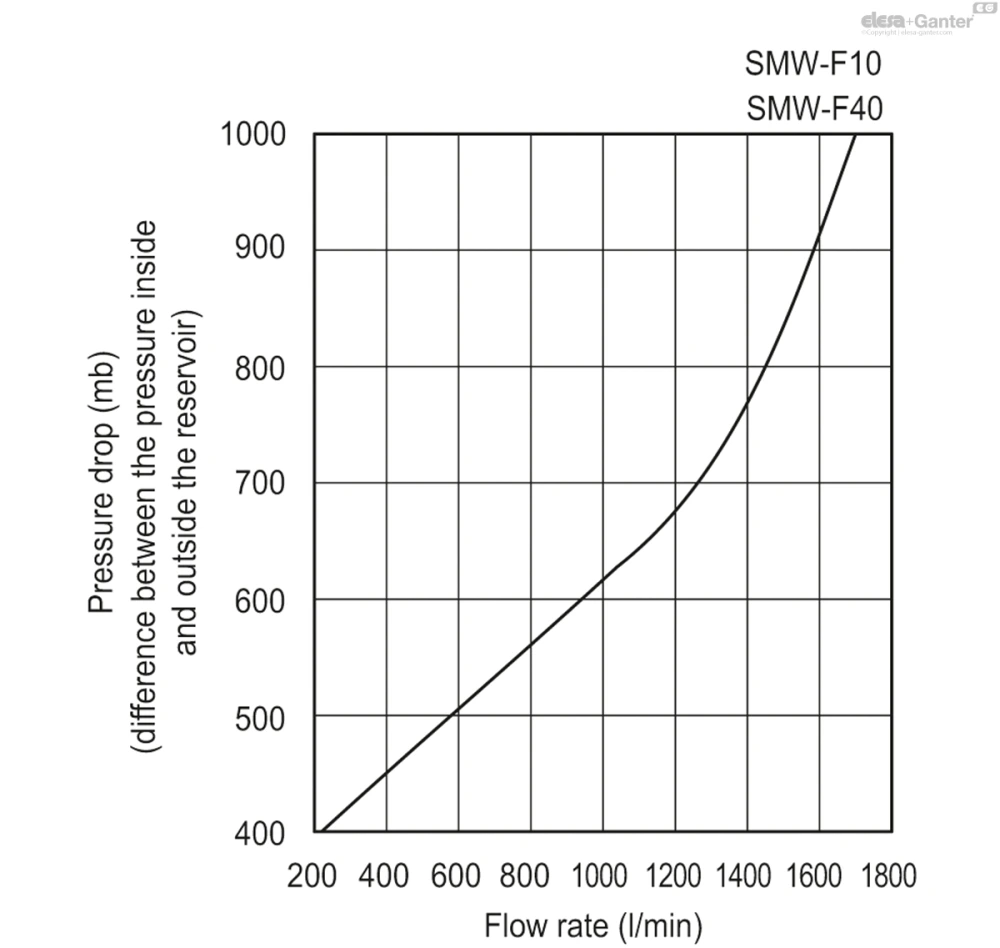

Расход воздуха для различных исполнений крышек сапунов может быть получен со схемы на основе разности давления воздуха внутри и снаружи резервуара.

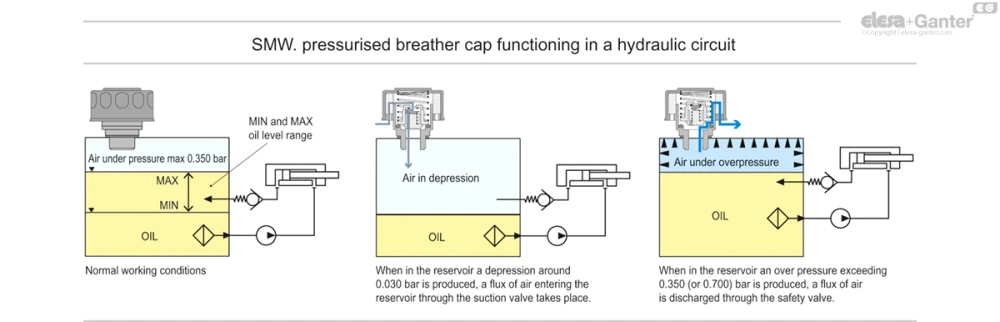

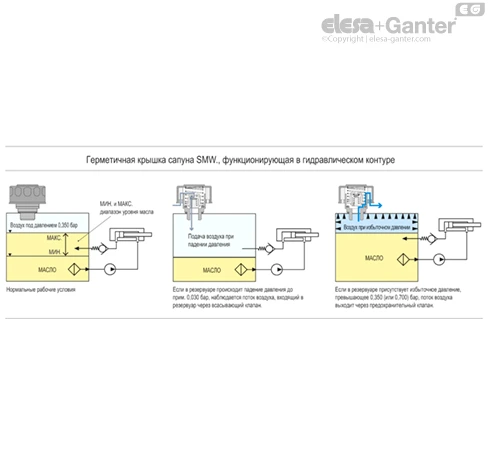

Работая в гидравлической схеме
Другие исполнения
Специальные исполнения доступны по запросу
С измерительным стержнем для индикации уровня жидкости.
