Серия SMW-BA

SMW-BA-F10-FRB+CM

Крышки сапуна

со сдвоенным клапаном и байонетным соединением, сталь

Фильтрация воздуха 10 мк, стальная корзина

Таблица (PDF)

Исполнения серии SMW-BA

SMW-BA-F10-FRB+C

Крышки сапуна

со сдвоенным клапаном и байонетным соединением, сталь

SMW-BA-F10-FRB+CM

Крышки сапуна

со сдвоенным клапаном и байонетным соединением, сталь

SMW-BA-F40-FRB+C

Крышки сапуна

со сдвоенным клапаном и байонетным соединением, сталь

SMW-BA-F40-FRB+CM

Крышки сапуна

со сдвоенным клапаном и байонетным соединением, сталь

SMW-BA-F10-FRB+CM

Таблица моделей — Крышки сапуна

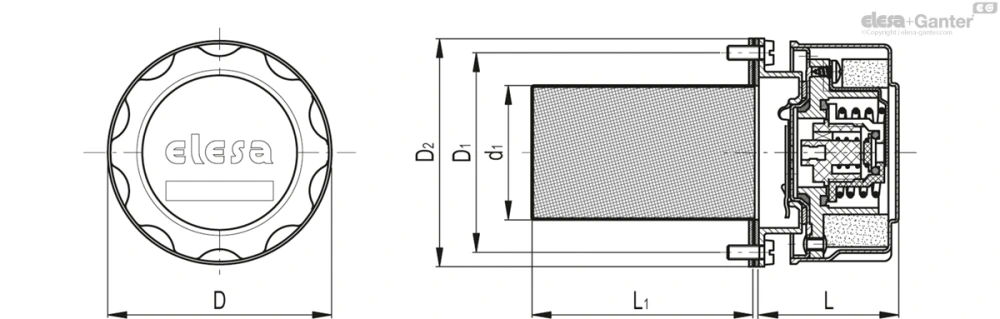

Артикул	Описание	D	D₁	D₂	L	L₁	d₁	Вес (г)	В корзину
156985	SMW.80-BA-F10-350MB-FRB+CM	81	72	83	55	80	49	445

3D-модель Технические данные (PDF)

Main specification

Материал

Покрытие: стальной лист, с хромированной поверхностной обработкой.

Фланец: оцинкованная листовая сталь.

Байонетный затвор и байонетный фланец: оцинкованный стальной лист.

Уплотнительные кольца

Три плоских кольцевых уплотнения из синтетического каучука NBR.

Разгрузочный клапан

Технополимер с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.

Установите на отметке примерно 0.350 бар (0.700 бар по запросу).

Впускной клапан

Уплотнительная прокладка из технополимера с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.

Установите на отметке примерно 0.030 бар.

Кольцевой воздушный фильтр

Tech-foam 10 мк или 40 мк.

Фильтрационная сетка

Гальванически оцинкованная сталь или технополимер на основе полипропилена (PP), чёрный цвет.

Запасная цепь

Латунь

Стандартные исполнения

SMW-BA-F10-FRB+CM: фильтрация воздуха 10 мк, стальная корзина.

SMW-BA-F40-FRB+CM: фильтрация воздуха 40 мк, стальная корзина.

SMW-BA-F10-FRB+C: фильтрация воздуха 10 мк, корзина из технополимера.

SMW-BA-F40-FRB+C: фильтрация воздуха 40 мк, корзина из технополимера.

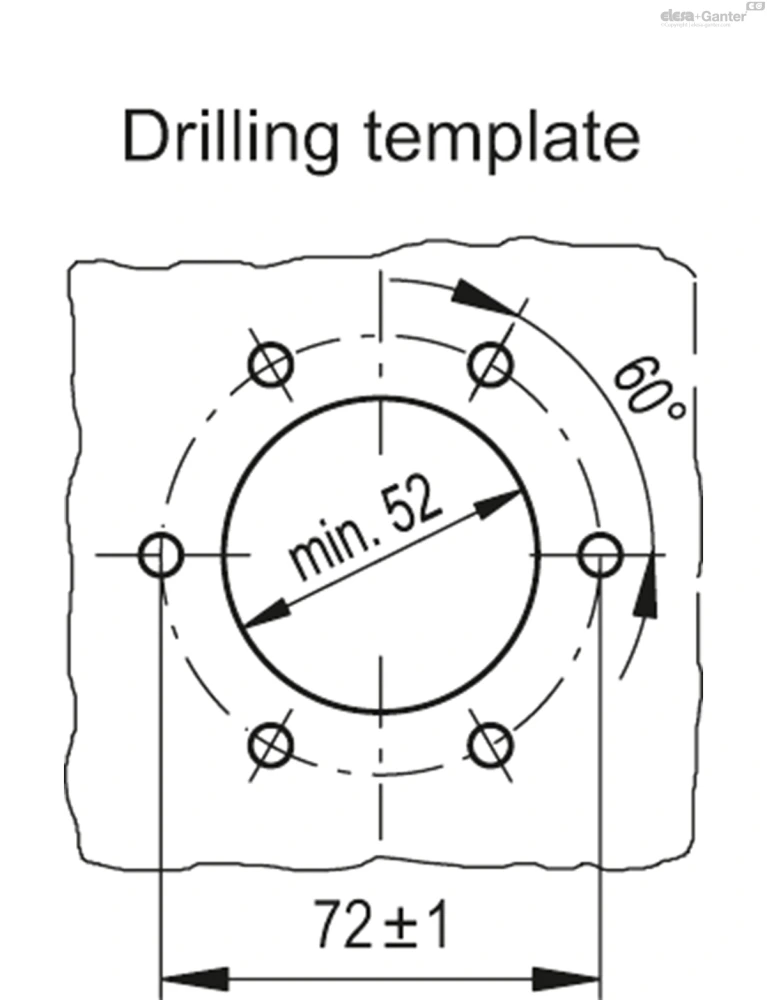

Монтаж

SMW.80: при помощи 6 глянцевых винтов из оцинкованной стали с головкой со шлицем под отвёртку M5x12, поставляется.

Максимальная постоянная рабочая температура

100°C.

Общая информация

Особенности и области применения

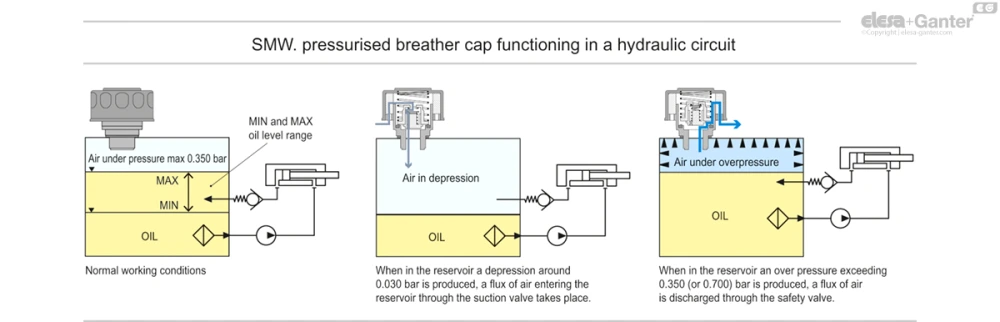

Крышки сапуна с 2 клапанами SMW.BA с байонетной сборкой создают напорную камеру давления прямо над уровнем масла в заданных предельных условиях в целях предотвращения какой-либо деформации резервуара.

Преимущества:

он уменьшает объём всасываемого в резервуар воздуха при сохранении чистоты масла и фильтра;

он улучшает эффективность всасывания насоса в рабочих условиях, уменьшая кавитационное явление;

он предотвращает утечку жидкости, когда система является частью передвижной установки;

он уменьшает вспенивание жидкости.

Технические данные

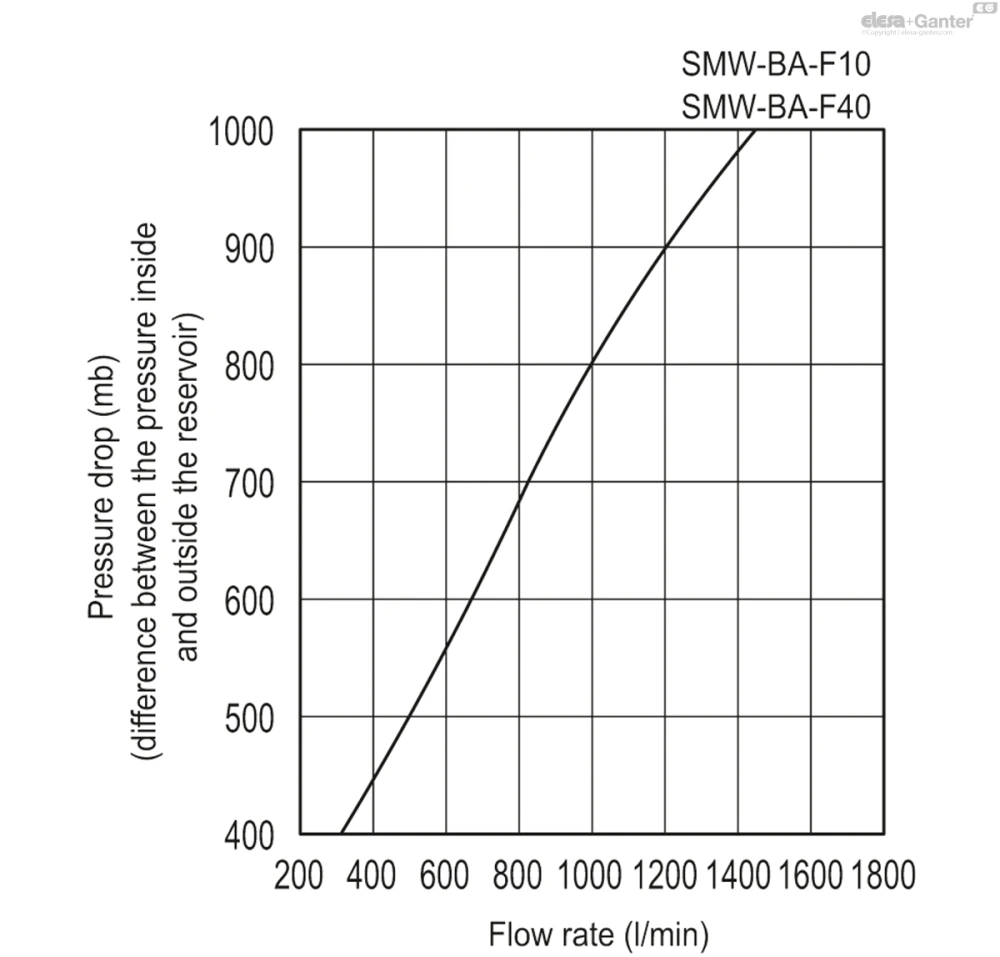

Расход воздуха для различных исполнений крышек сапунов может быть получен из схемы на основе разности давления воздуха внутри и снаружи резервуара. Испытания, проведённые без фильтрующей сетки.
