Серия SMN-BA

SMN-BA-F40-FRB+C

Крышки сапуна

с байонетным соединением, сталь

Фильтрация воздуха 40 мк, корзина из технополимера

Таблица (PDF)

Исполнения серии SMN-BA

SMN-BA-F10-FRB+C

Крышки сапуна

с байонетным соединением, сталь

SMN-BA-F10-FRB+CM

Крышки сапуна

с байонетным соединением, сталь

SMN-BA-F40-FRB+C

Крышки сапуна

с байонетным соединением, сталь

SMN-BA-F40-FRB+CM

Крышки сапуна

с байонетным соединением, сталь

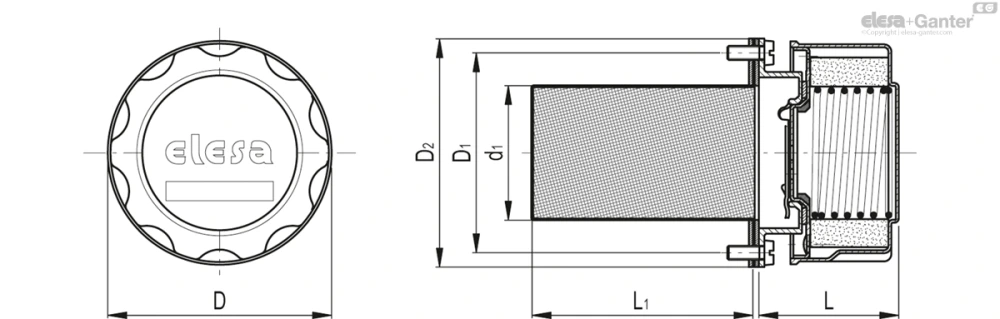

SMN-BA-F40-FRB+C

Таблица моделей — Крышки сапуна

Артикул	Описание	D	D₁	D₂	L	L₁	d₁	Вес (г)	В корзину
156889	SMN.80-BA-F40-FRB+C	81	72	83	55	99	49	375

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Покрытие: стальной лист, с хромированной поверхностной обработкой.

Фланец: оцинкованная листовая сталь.

Байонетный затвор и байонетный фланец: оцинкованный стальной лист.

Уплотнительные кольца

Три плоских кольцевых уплотнения из синтетического каучука NBR.

Кольцевой воздушный фильтр

Tech-foam 10 мк или 40 мк.

Установочная пружина фильтра

Оцинкованная сталь.

Фильтрационная сетка

Гальванически оцинкованная сталь или технополимер на основе полипропилена (PP), чёрный цвет.

Цепь безопасности (только для SMN.80-BA)

Латунь

Стандартные исполнения

SMN-BA-F10-FRB+CM: фильтрация воздуха 10 мк, стальная корзина.

SMN-BA-F40-FRB+CM: фильтрация воздуха 40 мк, стальная корзина.

SMN-BA-F10-FRB+C: фильтрация воздуха 10 мк, корзина из технополимера.

SMN-BA-F40-FRB+C: фильтрация воздуха 40 мк, корзина из технополимера.

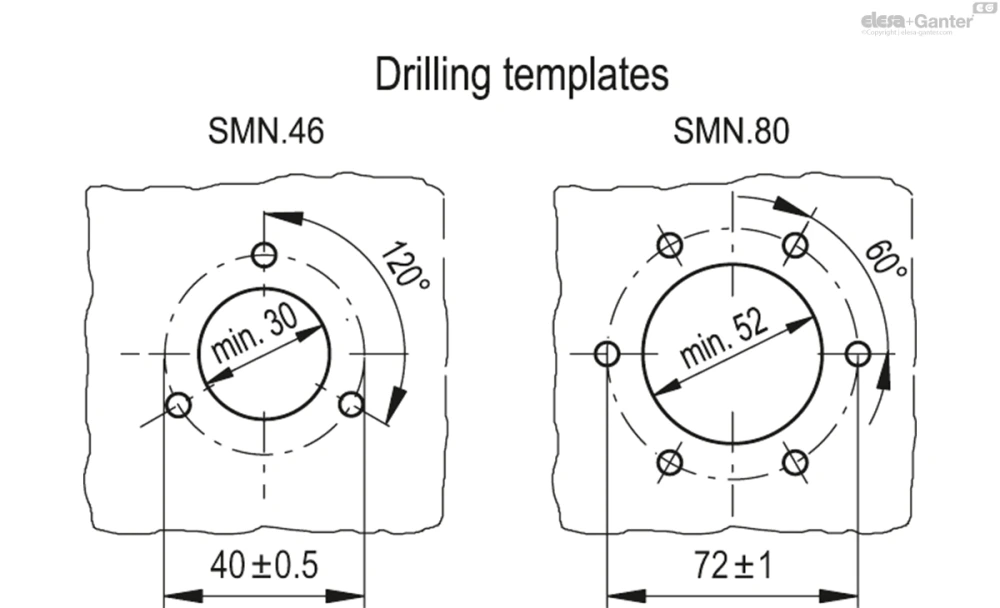

Монтаж

SMN.46: с помощью трёх винтов из оцинкованной стали с глянцевой поверхностью со шлицем под отвертку M5x12, входят в комплект поставки.

SMN.80: при помощи 6 глянцевых винтов из оцинкованной стали с головкой со шлицем под отвёртку M5x12, поставляется.

Максимальная постоянная рабочая температура

100°C.

Общая информация

Технические данные

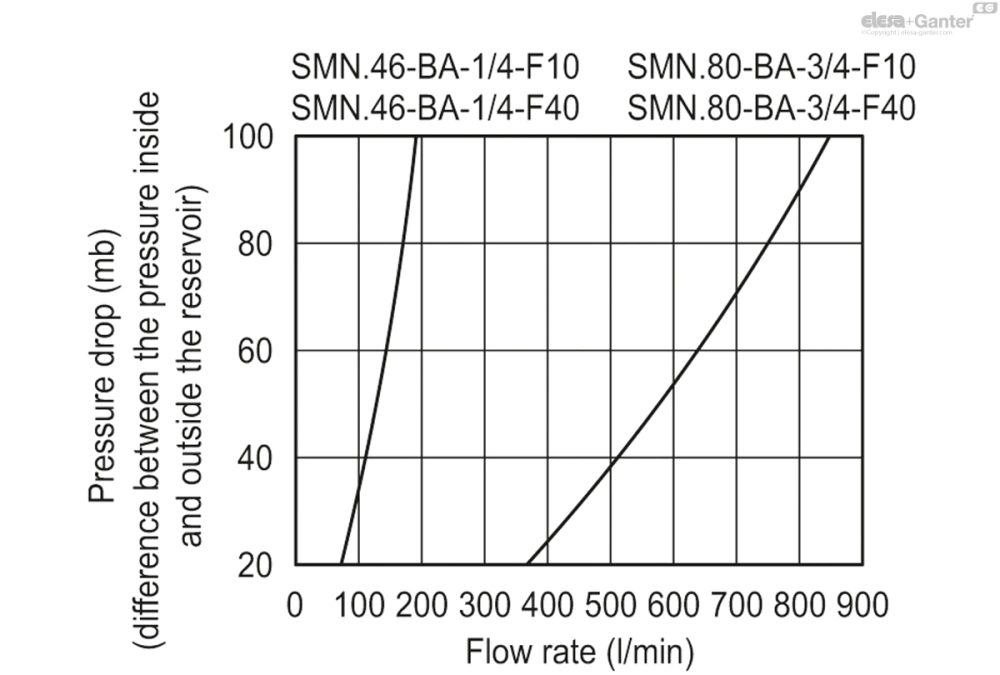

Расход воздуха для различных исполнений крышек сапунов может быть получен из схемы на основе разности давления воздуха внутри и снаружи резервуара. Испытания, проведённые без фильтрующей сетки.
