Серия SFW-VP

SFW-VP

Крышки сапуна

с двумя клапанами и антивандальным устройством, технополимер

С откидным ключом.

Таблица (PDF)

Исполнения серии SFW-VP

SFW-VP

Крышки сапуна

с двумя клапанами и антивандальным устройством, технополимер

SFW-VP-CH

Крышки сапуна

с двумя клапанами и антивандальным устройством, технополимер

SFW-VP

Таблица моделей — Крышки сапуна

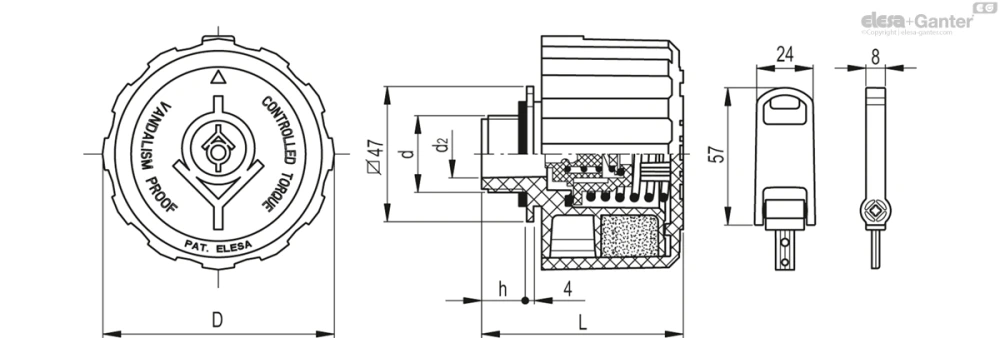

Артикул	Описание	d	D	L	d₂	h	Вес (г)	В корзину
54961	SFW.80-VP-3/4-F-350mb	G 3/4	80	68	16	15	169
54967	SFW.80-VP-M42x2-F-350mb	M42x2	80	74	32	21	178

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Покрытие: технополимер на основе полиамида (PA), черный цвет, матовая отделка, черный цвет, матовая отделка. Графический символ "двойной клапан".

Резьбовой соединитель: технополимер на основе ацеталя (POM), черный цвет, матовая отделка.

Уплотнительное кольцо

Синтетический каучук NBR.

Разгрузочный клапан

Технополимер с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.

Установите на отметке примерно 0.350 бар (0.700 бар по запросу).

Впускной клапан

Уплотнительная прокладка из технополимера с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.

Установите на отметке примерно 0.030 бар.

Кольцевой воздушный фильтр

Сетка из пенополиуретана ""Tech-foam" (полиэстерное основание), фильтрация воздуха 40 μ.

Откидной ключ

CWL из технополимера на основе полиацеталя (POM), красный цвет, с профильной вставкой из нержавеющей стали, препятствующей проникновению.

Ключ устраняет потребность в ограничителе крутящего момента и обеспечивает ручной момент завинчивания и отвинчивания.

Также доступен в качестве продаваемых отдельно принадлежностей.

Квадратный ключ

CWQ из оцинкованной стали, ключ позволяет применение очень высоких значений крутящего момента, что делает невозможным отвинчивание вручную в силу воздействия ограничителя крутящего момента.

Также доступен в качестве продаваемых отдельно принадлежностей.

Максимальная постоянная рабочая температура

100°C.

"Антивандальное" защитное устройство (патент ELESA)

Антивандальное устройство предотвращает отвинчивание крышки неуполномоченным персоналом, поскольку оно укомплектовано ограничителем крутящего момента с функцией контроля крутящего момента.

Стандартные исполнения

SFW-VP: с откидным ключом CWL.

SFW-VP-CH: с квадратным ключом CWQ.

Общая информация

Области применения

Герметичные крышки SFW-VP подходят для землеройной и сельскохозяйственной техники, а также в целом для оборудования, которое может быть оставлено без присмотра.

Особенности

Использование герметичных крышек сапуна SFW-VP, которые создают напорную камеру давления прямо над уровнем масла в тестируемых предельных условиях в целях предотвращения какой-либо деформации резервуара, обеспечивает также другие преимущества (см. пример функционирования в SFW.).

Технические данные

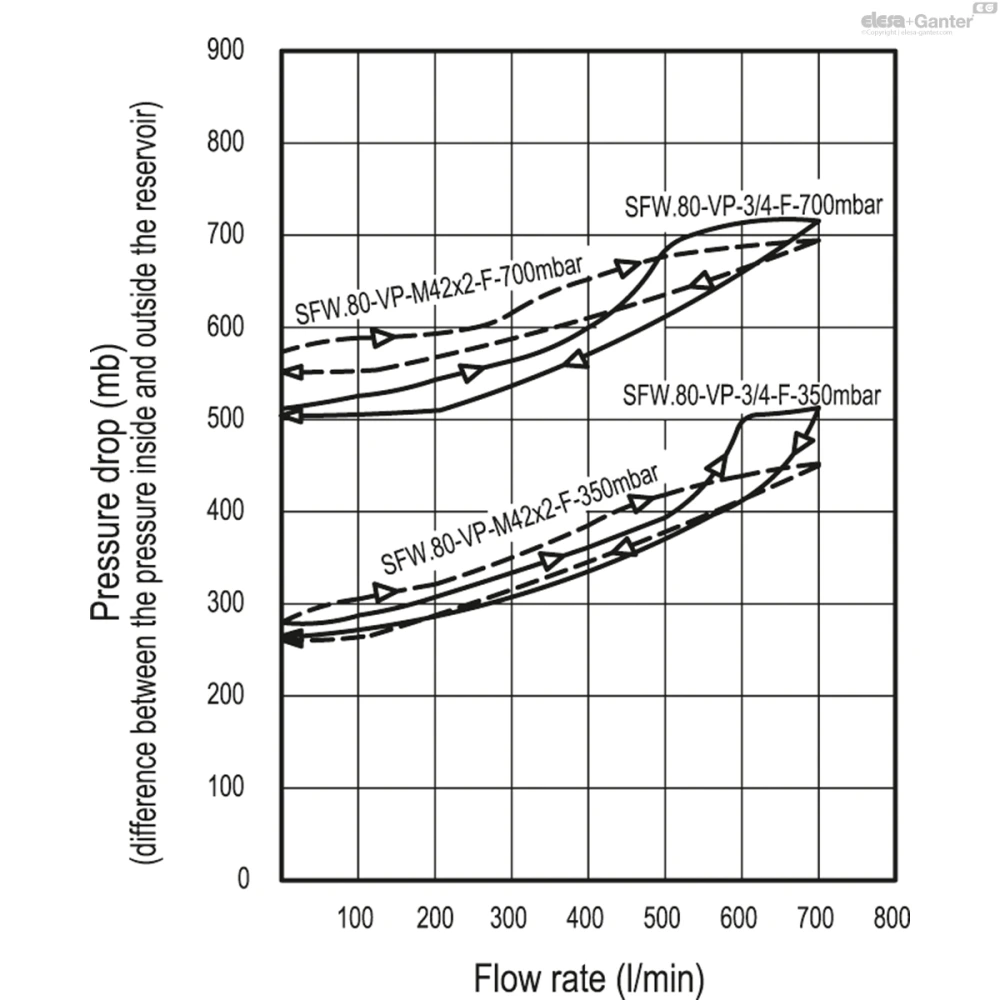

Расход воздуха для различных исполнений крышек сапунов может быть получен со схемы на основе разности давления воздуха внутри и снаружи резервуара.

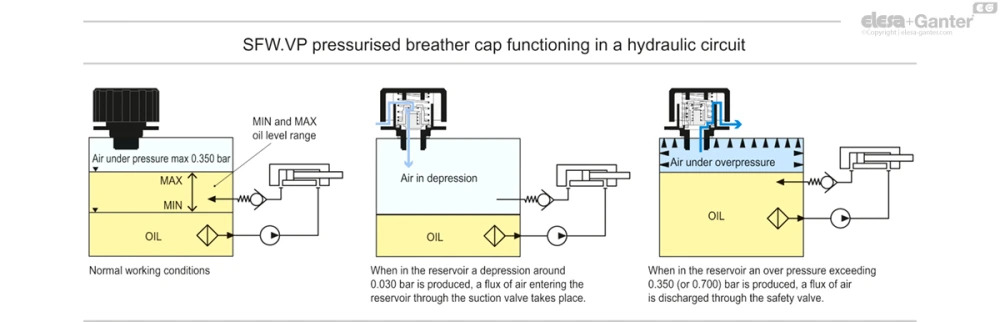

Работая в гидравлической схеме

Другие исполнения

Специальные исполнения доступны по запросу

Крышки с плоским измерительным стержнем, плоская секция, фосфатированная сталь.

Инструкции по использованию

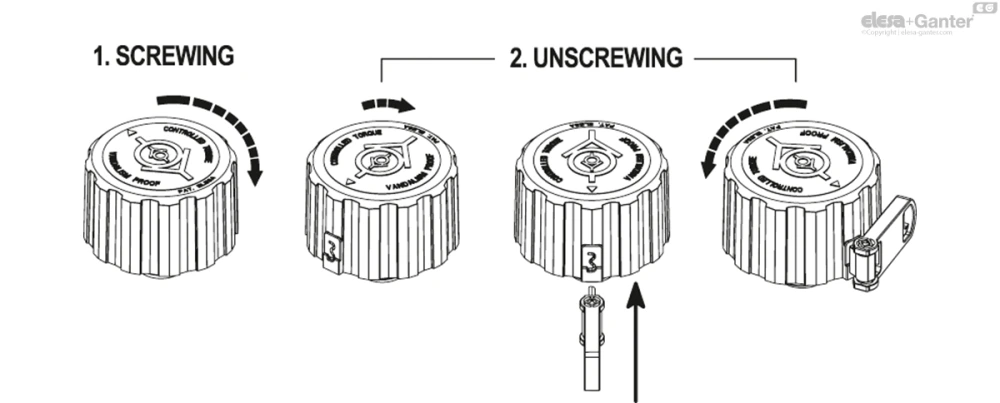

Функционирование "антивандального" защитного устройства

Завинчивание крышки.

Завинтите крышку по часовой стрелке до щелчка ограничителя крутящего момента. Для оптимальной затяжки рекомендуется на данном этапе продолжить затягивание с установленным ключом: поворачивайте крышку по часовой стрелке, пока не достигнете одной из двух точек сопротивления. Только в данных двух позициях имеется возможность полной установки ключа для обеспечения интеграции крышки и завершения затягивания.

После извлечения ключа невозможно отвинтить крышку, что предотвращает любые попытки несанкционированного вмешательства (антивандальная функция).

Отвинчивание крышки.

Поверните крышку по часовой стрелке до достижения одной из двух точек сопротивления. Только в одном из этих двух положений ключ, который соединяет крышку с резьбовым соединителем, может быть полностью вставлен и крышка может быть отвинчена.
