Серия SFV-AF

SFV-AF-700MB

Крышки сапуна

Технополимер, высокая степень фильтрации, с клапаном и брызгоотражателем

Для давления свыше 700 мбар

Таблица (PDF)

Исполнения серии SFV-AF

SFV-AF-350MB

Крышки сапуна

Технополимер, высокая степень фильтрации, с клапаном и брызгоотражателем

SFV-AF-700MB

Крышки сапуна

Технополимер, высокая степень фильтрации, с клапаном и брызгоотражателем

SFV-AF-700MB

Таблица моделей — Крышки сапуна

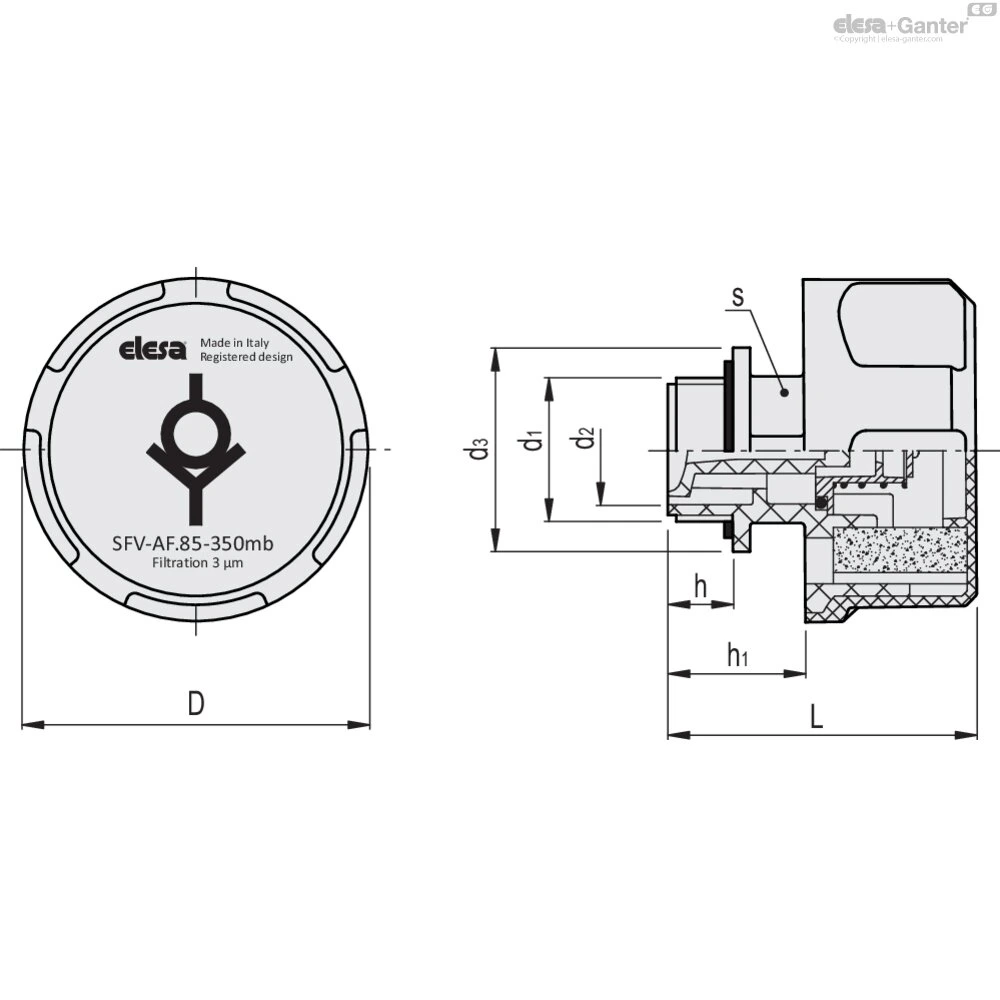

Артикул	Описание	D	L	d₁	d₂	d₃	h	h₁	s	Вес (г)
52921-C9	SFV-AF.85-M30x1.5+FC3-700MB-C9	85	73	M30x1.5	23	38	16	30.5	28	136
52923-C9	SFV-AF.85-M42x2+FC3-700MB-C9	85	76	M42x2	33	50	16.5	34	36	145
52925-C9	SFV-AF.85-G3/4+FC3-700MB-C9	85	73	G 3/4	20.5	35	16	30.5	28	135
52927-C9	SFV-AF.85-G1+FC3-700MB-C9	85	73	G 1	25	40	16	30.5	28	138
952925-C9	SFV-AF.85-3/4 NPT+FC3-700MB-C9	85	73	3/4 NPT	20.5	36	16.5	30.5	28	135
952927-C9	SFV-AF.85-1 NPT+FC3-700MB-C9	85	77	1 NPT	27	41	19	34.5	34	138
952929-C9	SFV-AF.85-1.1/16-12 SAE+FC3-700MB-C9	85	73	1.1/16-12 UNF	20.5	35	16	30.5	28	135

3D-модель Технические данные (PDF)

Основные характеристики

Крышка

Технополимер на основе полиамида (PA), чёрный цвет RAL 9005, матовая отделка, выгравированные лазером графические символы.

Фитинг с резьбой

Технополимер на основе полиамида (PA), с брызгоотражателем и шестигранной гайкой, чёрный цвет, полуматовая отделка.

Уплотнительное кольцо

Плоская шайба из синтетического каучука NBR.

Разгрузочный клапан

Технополимер с кольцевым уплотнением из синтетического каучука NBR

Пружина из нержавеющей стали, уставка прим. на 0,350 бар или 0,700 бар.

Воздушный фильтр

Полиэстер со степенью фильтрации 3 мкм (эффективность > 98 %).

Стандартные исполнения

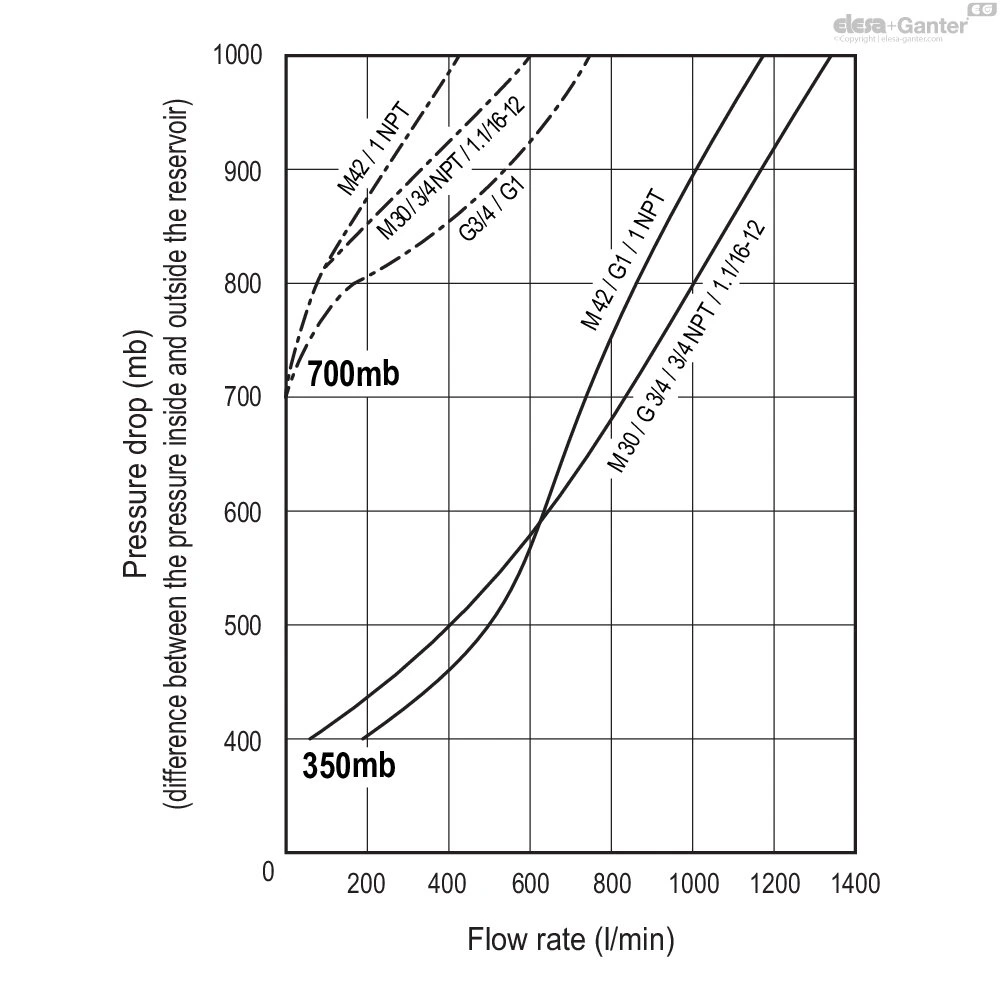

SFV-AF-350MB: клапан открывается, когда давление превышает 0,350 бар (уставка на 350 мбар).

SFV-AF-700MB: клапан открывается, когда давление превышает 0,700 бар (уставка на 700 мбар).

Максимальная постоянная рабочая температура

100°C.

Общая информация

Особенности

Крышки сапуна SFV-AF (зарегистрированный дизайн) подходят для всех тех областей применения (редукторы скорости, вариаторы или компрессоры), когда внутреннее давление резервуара не должно превышать определённое значение (350 или 700 мбар).

В этих случаях, предохранительный клапан крышки позволяет изгнание чрезмерного воздуха в резервуаре, таким образом, восстанавливая значения давления, для которых клапан установлен.

Клапан (закрыт в условиях нормального давления) предотвращает попадание пыли и утечки масла.

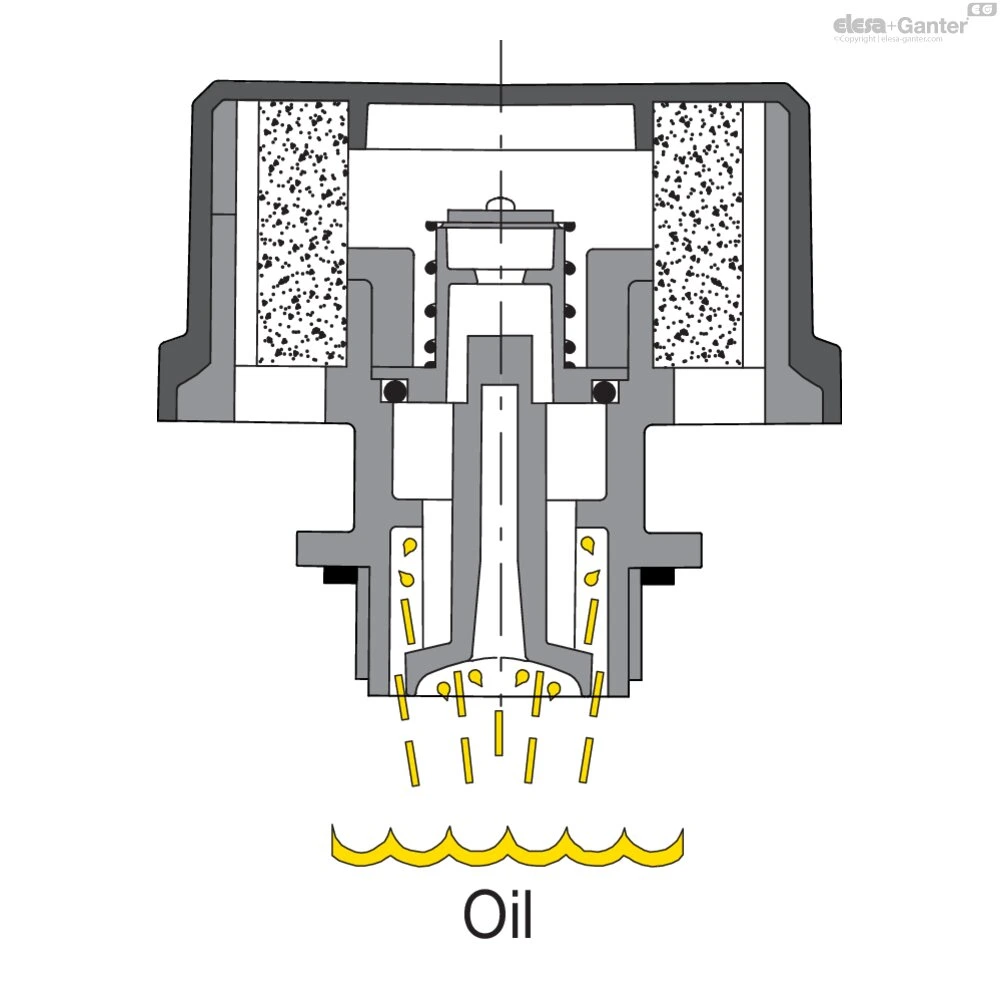

Крышки сапуна SFV-AF изготовлены с соблюдением специальной внутренней геометрии, которая предотвращает протекание жидкости наружу, даже в случае самых критических прогнозных показателей сильной утечки.

Шестигранник на резьбовом фитинге обеспечивает возможность применения с использованием гаечного ключа большего момента затяжки на крышке, гарантируя лучшее сжатие прокладки.
