Серия SFP+a

SFP+F+a

Крышки сапуна

с брызгоотражателем и плоским измерительным стержнем, технополимер

С воздушным фильтром, с надписью «МАСЛО»

Таблица (PDF)

Исполнения серии SFP+a

SFP+F+a

Крышки сапуна

с брызгоотражателем и плоским измерительным стержнем, технополимер

SFP+F+a-N

Крышки сапуна

с брызгоотражателем и плоским измерительным стержнем, технополимер

SFP+a

Крышки сапуна

с брызгоотражателем и плоским измерительным стержнем, технополимер

SFP+a-N

Крышки сапуна

с брызгоотражателем и плоским измерительным стержнем, технополимер

SFP-BA+F+a

Крышки сапуна

с брызгоотражателем и плоским измерительным стержнем, технополимер

SFP-BA+F+a-N

Крышки сапуна

с брызгоотражателем и плоским измерительным стержнем, технополимер

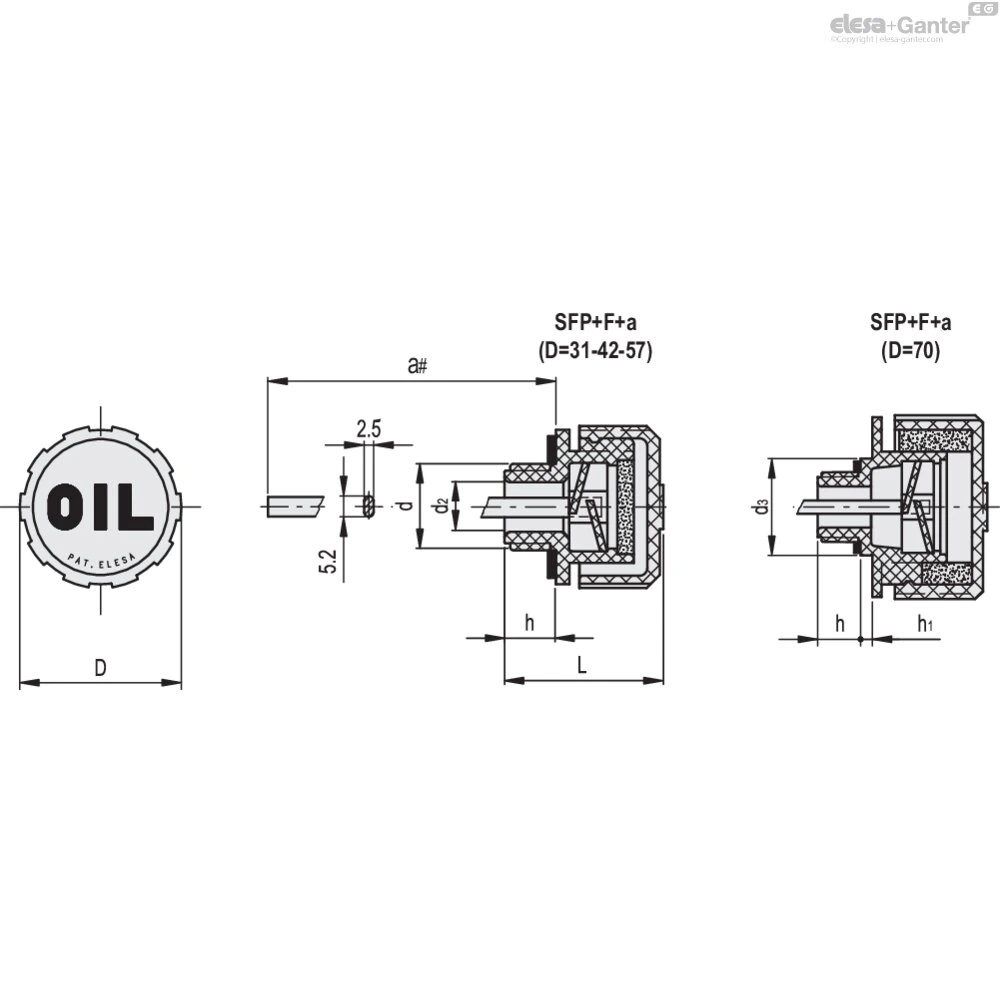

SFP+F+a

Таблица моделей — Крышки сапуна

Артикул	Описание	D	a#	L	d	d₂	d₃	h	h₁	Вес (г)
54156	SFP.30-12x1.5+F FIL+a	31	188	29.5	M12x1.5	6	-	9.5	-	34
54156-C9	SFP.30-12x1.5+F FIL+a-C9	31	188	29.5	M12x1.5	6	-	9.5	-	34
54176	SFP.30-14x1.5+F FIL+a	31	188	29.5	M14x1.5	8	-	9.5	-	34
54176-C9	SFP.30-14x1.5+F FIL+a-C9	31	188	29.5	M14x1.5	8	-	9.5	-	34
53956	SFP.30-16x1.5+F+a	31	188	29.5	M16x1.5	10	-	9.5	-	34
53956-C9	SFP.30-16x1.5+F+a-C9	31	188	29.5	M16x1.5	10	-	9.5	-	34
53976	SFP.30-18x1.5+F+a	31	188	29.5	M18x1.5	10	-	9.5	-	39
53976-C9	SFP.30-18x1.5+F+a-C9	31	188	29.5	M18x1.5	10	-	9.5	-	39
53989	SFP.30-20x1.5+F+a	31	188	29.5	M20x1.5	12	-	9.5	-	38
53989-C9	SFP.30-20x1.5+F+a-C9	31	188	29.5	M20x1.5	12	-	9.5	-	38
53999	SFP.30-22x1.5+F+a	31	188	29.5	M22x1.5	12	-	9.5	-	40
53999-C9	SFP.30-22x1.5+F+a-C9	31	188	29.5	M22x1.5	12	-	9.5	-	40
53939	SFP.30-1/4+F+a	31	188	29.5	G 1/4	8	-	9.5	-	39
53939-C9	SFP.30-1/4+F+a-C9	31	188	29.5	G 1/4	8	-	9.5	-	38
54031	SFP.30-3/8+F+a	31	188	29.5	G 3/8	10	-	9.5	-	38
54031-C9	SFP.30-3/8+F+a-C9	31	188	29.5	G 3/8	10	-	9.5	-	38
54131	SFP.30-1/2+F+a	31	188	29.5	G 1/2	12	-	9.5	-	36
54131-C9	SFP.30-1/2+F+a-C9	31	188	29.5	G 1/2	12	-	9.5	-	39
54231	SFP.40-3/4+F+a	42	184	36.5	G 3/4	18	-	11.5	-	55
54231-C9	SFP.40-3/4+F+a-C9	42	184	36.5	G 3/4	18	-	11.5	-	55
54331	SFP.40-1+F+a	42	184	36.5	G 1	18	-	11.5	-	54
54331-C9	SFP.40-1+F+a-C9	42	184	36.5	G 1	18	-	11.5	-	54
56713	SFP.57-3/4+F+a	57	184	42	G 3/4	18	-	14	-	80
56713-C9	SFP.57-3/4+F+a-C9	57	184	42	G 3/4	18	-	14	-	74
56743	SFP.57-1+F+a	57	184	42	G 1	18	-	14	-	80
56743-C9	SFP.57-1+F+a-C9	57	184	42	G 1	18	-	14	-	74
54431	SFP.57-1¼+F+a	57	184	44	G 1 1/4	28	-	16	-	80
54431-C9	SFP.57-1¼+F+a-C9	57	184	44	G 1 1/4	28	-	16	-	74
54531	SFP.57-1½+F+a	57	184	44	G 1 1/2	28	-	16	-	79
54531-C9	SFP.57-1½+F+a-C9	57	184	44	G 1 1/2	28	-	16	-	79
54853	SFP.70-3/4+F+a	70	173	63	G 3/4	16	35	15	6	107
54853-C9	SFP.70-3/4+F+a-C9	70	173	63	G 3/4	16	35	15	6	107
54863	SFP.70-1¼+F+a	70	179	59	G 1 1/4	23	-	17	-	105
54863-C9	SFP.70-1¼+F+a-C9	70	179	59	G 1 1/4	23	-	17	-	105
54879	SFP.70-2+F+a	70	179	59	G 2	23	-	17	-	106
54879-C9	SFP.70-2+F+a-C9	70	179	59	G 2	23	-	17	-	106

3D-модель Технические данные (PDF)

Основные характеристики

Заглушка

Технополимер на основе полиамида (ПА), полуматовая отделка.

SFP+a.: Оранжевый цвет RAL 2004, с надписью «МАСЛО».

SFP+a.....-C9: Чёрный цвет RAL 9005, с надписью «МАСЛО».

SFP+a.....-C2-N: Оранжевый цвет RAL 2004, без надписи «МАСЛО».

SFP+a.....-C9-N: Чёрный цвет RAL 9005, без надписи «МАСЛО».

Фитинг с резьбой

Технополимер на основе полиамида (ПА), чёрный цвет, полуматовая отделка.

Уплотнительное кольцо

Синтетический каучук NBR.

Плоский измерительный стержень

Плоская секция, фосфатированная сталь.

По запросу и при достаточном количестве измерительный стержень может поставляться в различных длинах и/или с метками уровня MAX-MIN.

Брызгоотражатель

Технополимер.

Стандартные исполнения

SFP+a: без воздушного фильтра (брызговой щиток чёрного цвета).

SFP+F+a: D = 31, 42 и 57 с воздушным фильтром «tech-fil» из проволоки из оцинкованной стали (брызговой щиток оранжевого цвета); D = 70 с воздушным фильтром «tech-foam» из сетки из пенополиуретана (полиэстерное основание), фильтрация воздуха 40 мк (брызговой щиток серого цвета).

SFP-BA+F+a: с воздушным фильтром «tech-foam» из сетки из пенополиуретана (полиэстерное основание), фильтрация воздуха 40 мк (брызговой щиток серого цвета).

Штифт из оцинкованного стального листа.

Максимальная постоянная рабочая температура

100°C.

Общая информация

Особенности и области применения

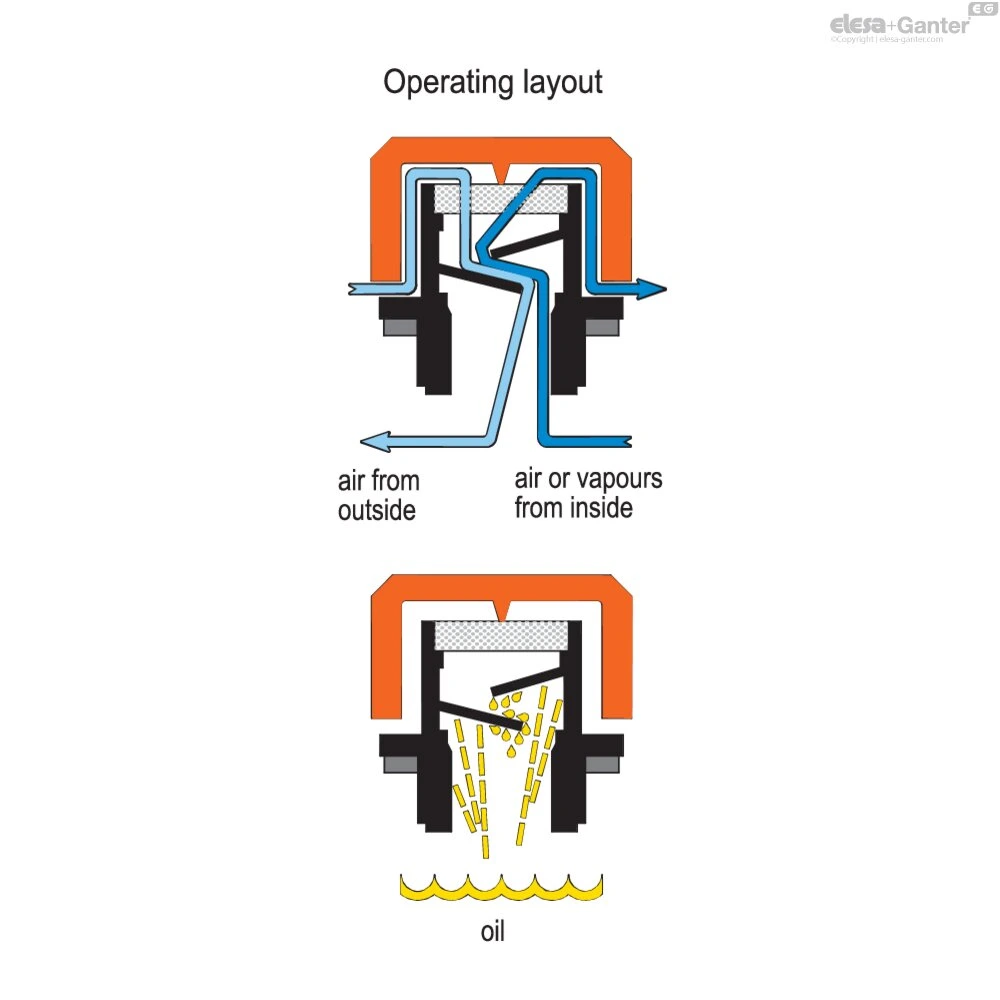

Крышки сапуна SFP+a поставляются в комплекте с брызгоотражателем (оригинальный дизайн ELESA), который предотвращает утечку масла, и особенно подходят для использования там, где масло резко перемешивается и может быть расплескано напротив крышки сапуна.
