Серия RLT-AL

RLT-AL

Профили для роликовых транспортёров ELEROLL

Алюминий

Таблица (PDF)

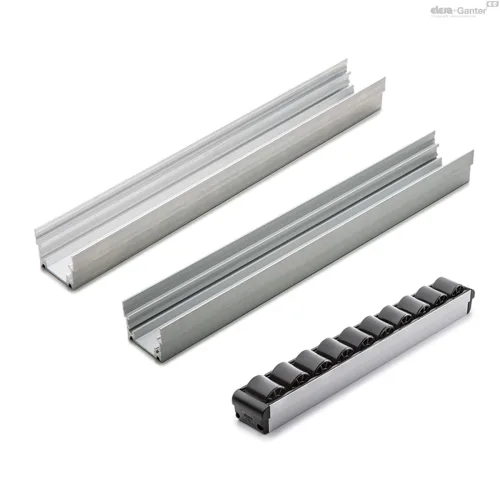

RLT-AL — Профили для роликовых транспортёров ELEROLL

RLT-AL

Таблица моделей — Профили для роликовых транспортёров ELEROLL

RLT-AL-AN

Артикул	Описание	L	Вес (г)
429900-0270	RLT-AL-270-AN	270	134
429900-0540	RLT-AL-540-AN	540	267
429900-0810	RLT-AL-810-AN	810	371
429900-1080	RLT-AL-1080-AN	1080	495
429900-1350	RLT-AL-1350-AN	1350	618
429900-1620	RLT-AL-1620-AN	1620	742
429900-1890	RLT-AL-1890-AN	1890	866
429900-2160	RLT-AL-2160-AN	2160	989
429900-2430	RLT-AL-2430-AN	2430	1113
429900-2700	RLT-AL-2700-AN	2700	1236
429900-2970	RLT-AL-2970-AN	2970	1360

RLT-AL-BL

Артикул	Описание	L	Вес (г)
429920-0270	RLT-AL-270-BL	270	136
429920-0540	RLT-AL-540-BL	540	248
429920-0810	RLT-AL-810-BL	810	371
429920-1080	RLT-AL-1080-BL	1080	495
429920-1350	RLT-AL-1350-BL	1350	618
429920-1620	RLT-AL-1620-BL	1620	742
429920-1890	RLT-AL-1890-BL	1890	866
429920-2160	RLT-AL-2160-BL	2160	989
429920-2430	RLT-AL-2430-BL	2430	1113
429920-2700	RLT-AL-2700-BL	2700	1236
429920-2970	RLT-AL-2970-BL	2970	3922

RLT-AL-AN-SL

Артикул	Описание	L	Вес (г)
429910-0270	RLT-AL-270-AN-SL	270	130
429910-0540	RLT-AL-540-AN-SL	540	230
429910-0810	RLT-AL-810-AN-SL	810	371
429910-1080	RLT-AL-1080-AN-SL	1080	495
429910-1350	RLT-AL-1350-AN-SL	1350	618
429910-1620	RLT-AL-1620-AN-SL	1620	742
429910-1890	RLT-AL-1890-AN-SL	1890	866
429910-2160	RLT-AL-2160-AN-SL	2160	989
429910-2430	RLT-AL-2430-AN-SL	2430	1113
429910-2700	RLT-AL-2700-AN-SL	2700	1236
429910-2970	RLT-AL-2970-AN-SL	2970	1360

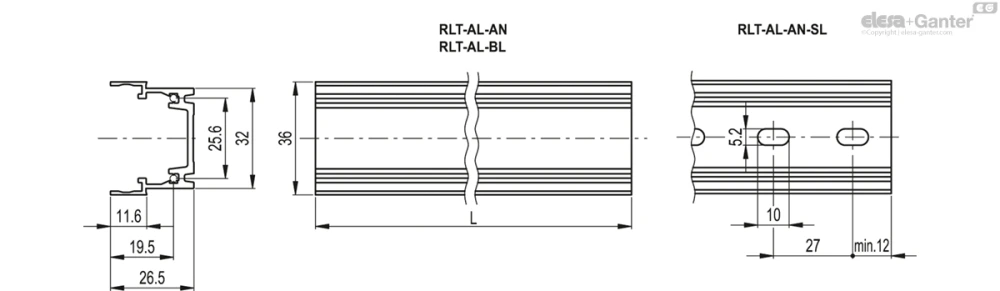

3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

RLT-AL-AN: анодированный алюминий, естественный цвет.
RLT-AL-BL: алюминий, естественный цвет.
RLT-AL-AN-SL: анодированный алюминий, естественный цвет, щелевые отверстия.

Общая информация

Особенности и области применения

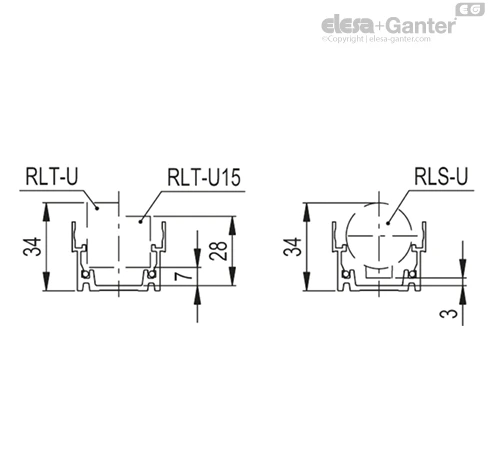

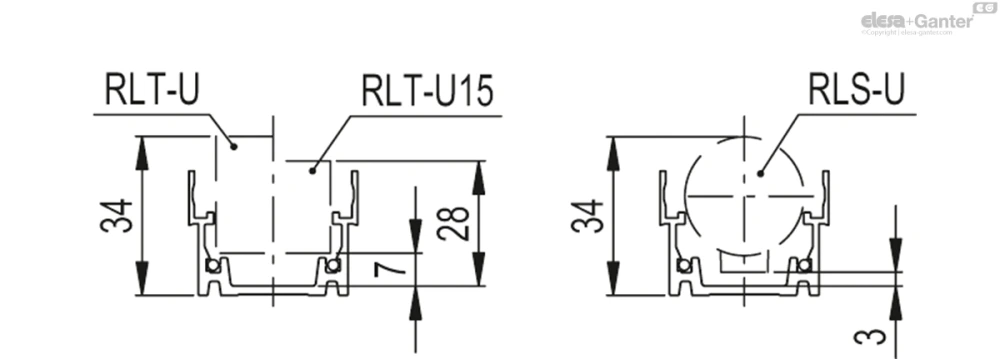

Профиль может удерживать до 11 роликовых элементов RLT-U, RLT-U15 или шариковых элементов RLS-U. Особенная секция профиля позволяет блокировочную фиксацию ролика и шариковых элементов без необходимости использования винтов или других крепежных деталей.

Профиль обеспечивает высокое сопротивление деформации под нагрузкой и сборку роликовых транспортёров, даже в случае неполной опоры (Рис. 2) без необходимости использования других опор.

Специальные исполнения доступны по запросу

Профили длиной, отличной от стандартных исполнений (макс. длина 2970 мм).

Инструкции по использованию

Инструкции по монтажу

Закрепите профиль к опорной конструкции с помощью винтов подходящего размера (Рис.1) и номером для конкретного вида применения, сделав соответствующие отверстия в основании профиля.

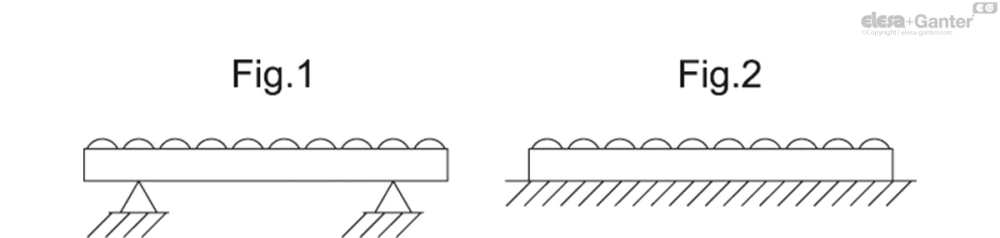

Профиль может быть установлен в двух точках опоры (pис.2) или на всей опоре (pис.3).

Для дренажа любых жидкостей, которые могут собираться внутри профиля (например, в случае применения на машинах и оборудовании, чьи детали должны часто промываться струями воды по гигиеническим причинам) рекомендуется сделать отверстия соответствующего размера и формы в основании профиля.
