Серия PMT.110
PMT.110-AK
Штифты стопорные
корпус из супертехнополимера
Стальной плунжер с чёрной оксидной плёнкой, с контргайкой
Исполнения серии PMT.110
Изображения

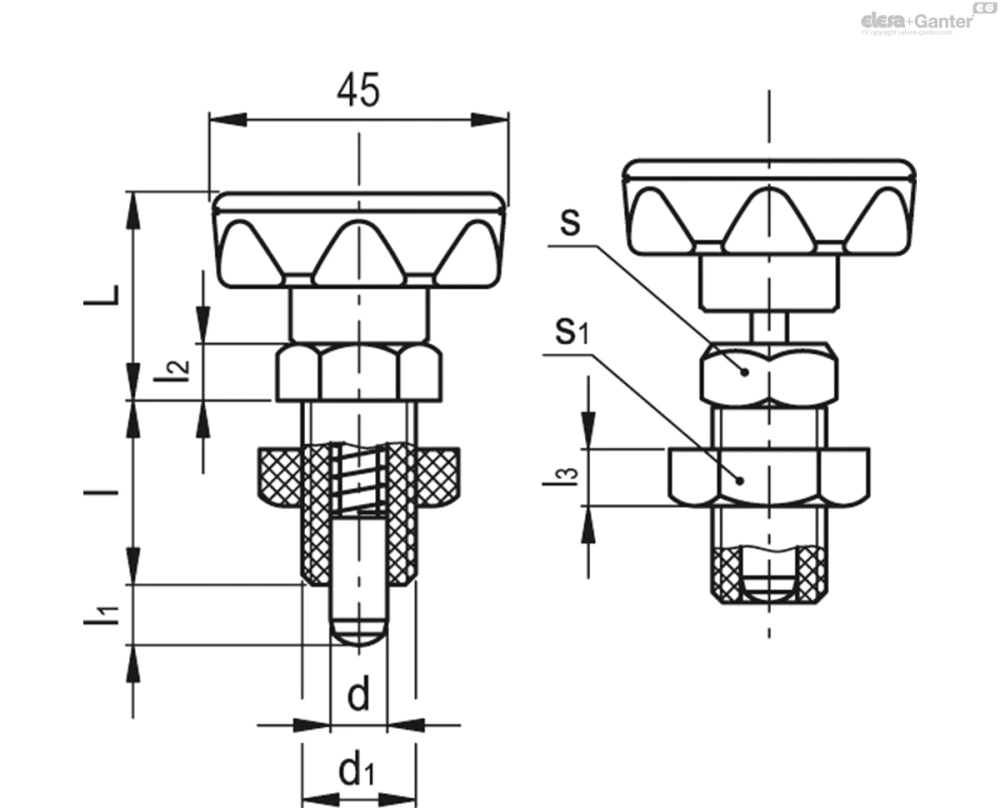

Схемы
PMT.110-AK
Таблица моделей — Штифты стопорные
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51821 | PMT.110-8-M16x1,5-AK | 8 | 8 | M16x1.5 | 34 | 26 | 8 | 8 | 10 | 19 | 24 | 11 | 30 | 18 | 5900 | 83 | |
| 51822 | PMT.110-10-M20x1,5-AK | 10 | 10 | M20x1.5 | 36 | 33 | 10 | 10 | 11 | 22 | 30 | 19 | 45 | 25 | 7700 | 102 |
Основные характеристики
Корпус с резьбой
СУПЕР-Технополимер на основе полиамида (PA), армированный стекловолокном.
Штифт
Закаленная сталь с чёрной оксидной плёнкой или нержавеющая сталь AISI 303.
Рекомендуемый допуск для соответствия отверстию = H7.
Поворотная ручка
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
пружина
Нержавеющая сталь AISI 302.
Контргайка
- NTT: специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
- PMT.110-A: плунжер из стали с черной оксидной пленкой, без контргайки.
- PMT.110-AK:плунжер из стали с черной оксидной пленкой, с контргайкой (поставляется в разобранном виде).
- PMT.110-SST-A: плунжер из нержавеющей стали AISI 303, с контргайкой, не магнитный.
- PMT.110-SST-AK: плунжер из нержавеющей стали AISI 303, с контргайкой (поставляется в разобранном виде), не магнитный.
Общая информация
Особенности и области применения
- Лёгкость и высокое механическое сопротивление продукта.
- Антикоррозийный материал: подходит даже при наличии жидкости или влажности (PMT.110-SST).
- Резьбовой корпус плунжера из СУПЕР-технополимера обеспечивает низкий коэффициент трения по длине хода плунжера; смазка не требуется.
- Стойкие к нескольким циклам очистки с использованием растворителей и других химических веществ, поэтому они пригодны для применения в фармацевтической или пищевой промышленности.
Инструкции по монтажу
Инструкции по монтажу
Убедитесь в отсутствии осадков от обработки в резьбовом отверстии для затяжки стопорного штифта PMT.110 (см рис. 1). Не делайте никаких скосов в отверстии (см рис. 2).
Продукт из СУПЕР-технополимера, основанный на технологии ELESA, размеры резьбового корпуса и штифта соответствуют размерам рычажных фиксаторов GN 612 по согласованию с компанией Otto Ganter GmbH Co. KG.
Тип ручки ELK: оригинальный дизайн ELESA.
Аксессуары
Аксессуары по запросу
- NTT: контргайка из специального армированного стекловолокном СУПЕР-технополимера на основе полиамида (PA) (см. таблицу).
