Серия PMT.101
PMT.101-AK
Штифты стопорные
нейтральная позиция ,корпус из СУПЕР-технополимера
Стальной плунжер с чёрной оксидной плёнкой, с контргайкой
Исполнения серии PMT.101
PMT.101-A
Штифты стопорные
нейтральная позиция ,корпус из СУПЕР-технополимера
PMT.101-AK
Штифты стопорные
нейтральная позиция ,корпус из СУПЕР-технополимера
PMT.101-SST-A
Штифты стопорные
нейтральная позиция ,корпус из СУПЕР-технополимера
PMT.101-SST-AK
Штифты стопорные
нейтральная позиция ,корпус из СУПЕР-технополимера
Изображения

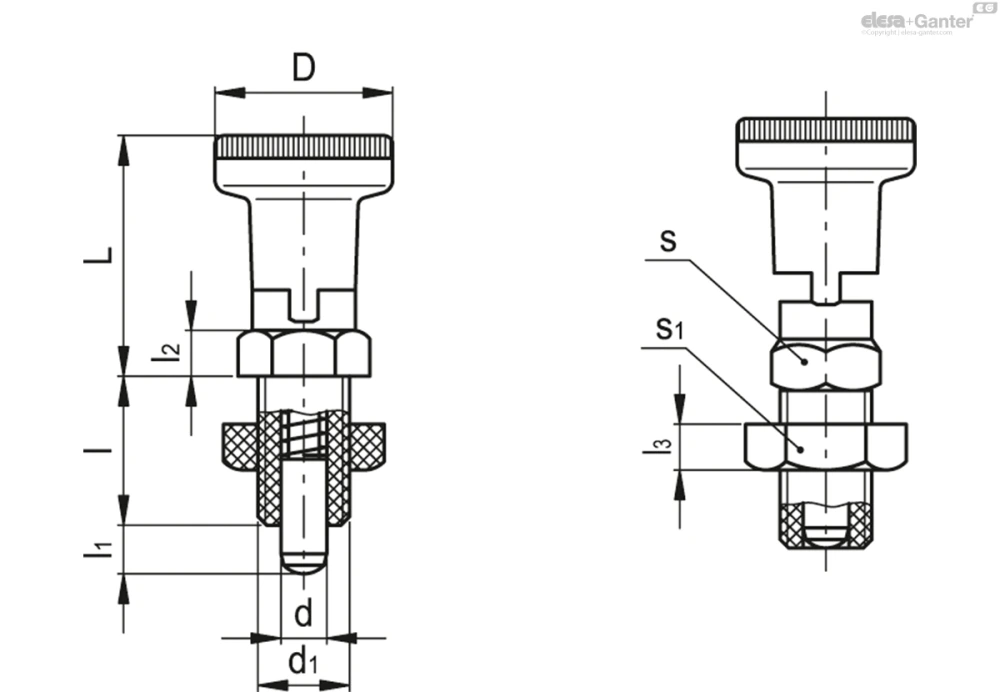

Схемы
PMT.101-AK
Таблица моделей — Штифты стопорные
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51621 | PMT.101-5-M10x1-AK | 5 | M10x1 | 29 | 21 | 17 | 5 | 5 | 7 | 12 | 16 | 7 | 17 | 5 | 2300 | 23 | |
| 51621-C6 | PMT.101-5-M10x1-AK-C6 | 5 | M10x1 | 29 | 21 | 17 | 5 | 5 | 7 | 12 | 16 | 7 | 17 | 5 | 2300 | 23 | |
| 51622 | PMT.101-6-M12x1,5-AK | 6 | M12x1.5 | 35 | 25 | 20 | 6 | 6 | 8 | 14 | 19 | 9 | 24 | 10 | 3500 | 33 | |
| 51622-C6 | PMT.101-6-M12x1,5-AK-C6 | 6 | M12x1.5 | 35 | 25 | 20 | 6 | 6 | 8 | 14 | 19 | 9 | 24 | 10 | 3500 | 33 | |
| 51631 | PMT.101-8-M16x1,5-AK | 8 | M16x1.5 | 43 | 31 | 26 | 8 | 8 | 10 | 19 | 24 | 11 | 30 | 18 | 5900 | 50 | |
| 51631-C6 | PMT.101-8-M16x1,5-AK-C6 | 8 | M16x1.5 | 43 | 31 | 26 | 8 | 8 | 10 | 19 | 24 | 11 | 30 | 18 | 5900 | 50 | |
| 51632 | PMT.101-10-M20x1,5-AK | 10 | M20x1.5 | 48 | 31 | 33 | 10 | 10 | 11 | 22 | 30 | 19 | 45 | 25 | 7700 | 69 | |
| 51632-C6 | PMT.101-10-M20x1,5-AK-C6 | 10 | M20x1.5 | 48 | 31 | 33 | 10 | 10 | 11 | 22 | 30 | 19 | 45 | 25 | 7700 | 69 |
Основные характеристики
Корпус с резьбой
СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.
Штифт
Закаленная сталь с чёрной оксидной плёнкой или нержавеющая сталь AISI 303.
Рекомендуемый допуск для соответствия отверстию = H7.
Поворотная ручка
Высокоэластичный технополимер на основе полиамида (PA), черный цвет или красный цвет RAL 3000 (C6), матовая отделка.
пружина
Нержавеющая сталь AISI 302.
Контргайка
- NTT: специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
- PMT.101-A: плунжер из стали с черной оксидной пленкой, без контргайки.
- PMT.101-AK: плунжер из стали с черной оксидной пленкой, с контргайкой (поставляется в разобранном виде).
- PMT.101-SST-A: плунжер из нержавеющей стали AISI 303, без контргайки, не магнитный.
- PMT.101-SST-AK: плунжер из нержавеющей стали AISI 303, с контргайкой (поставляется в разобранном виде), не магнитный.
Общая информация
Особенности и области применения
- Легкость и высокое механическое сопротивление продукта.
- Резьбовой корпус плунжера из СУПЕР-технополимера обеспечивает низкий коэффициент трения по длине хода плунжера; смазка не требуется.
- Антикоррозийный материал: подходит даже при наличии жидкости или влажности (PMT.101-SST).
- Стойкие к нескольким циклам очистки с использованием растворителей и других химических веществ, поэтому они пригодны для применения в фармацевтической или пищевой промышленности.
- Упорное рифление (для положения отключения), выполненное из СУПЕР-технополимера, защищает устройство от застревания или износа.
Инструкции по монтажу
Инструкции по монтажу
Убедитесь в отсутствии осадков от обработки в резьбовом отверстии для сборки стопорного штифта PMT.101 (см рис. 1). Не делайте никаких скосов в отверстии (см рис. 2).
Изделие из СУПЕР-технополимера, основанное на технологии ELESA, размеры в соответствии со стандартами GN 617 по согласованию с компанией Otto Ganter GmbH Co. KG.
Аксессуары
Аксессуары по запросу
- NTT: контргайка из специального армированного стекловолокном СУПЕР-технополимера на основе полиамида (PA) (см. таблицу).
