Серия PMT.100-SST-VD

PMT.100-SST-AK-VD

Штифты стопорные

Корпус из визуально определяемого СУПЕР-технополимера

С контргайкой

Таблица (PDF)

Исполнения серии PMT.100-SST-VD

PMT.100-SST-A-VD

Штифты стопорные

Корпус из визуально определяемого СУПЕР-технополимера

PMT.100-SST-AK-VD

Штифты стопорные

Корпус из визуально определяемого СУПЕР-технополимера

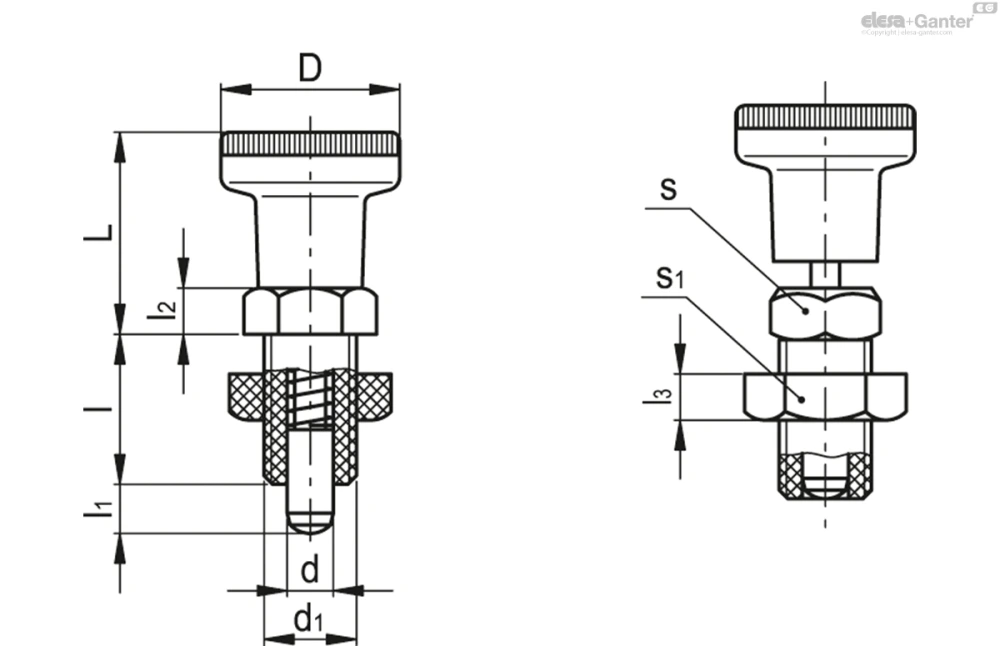

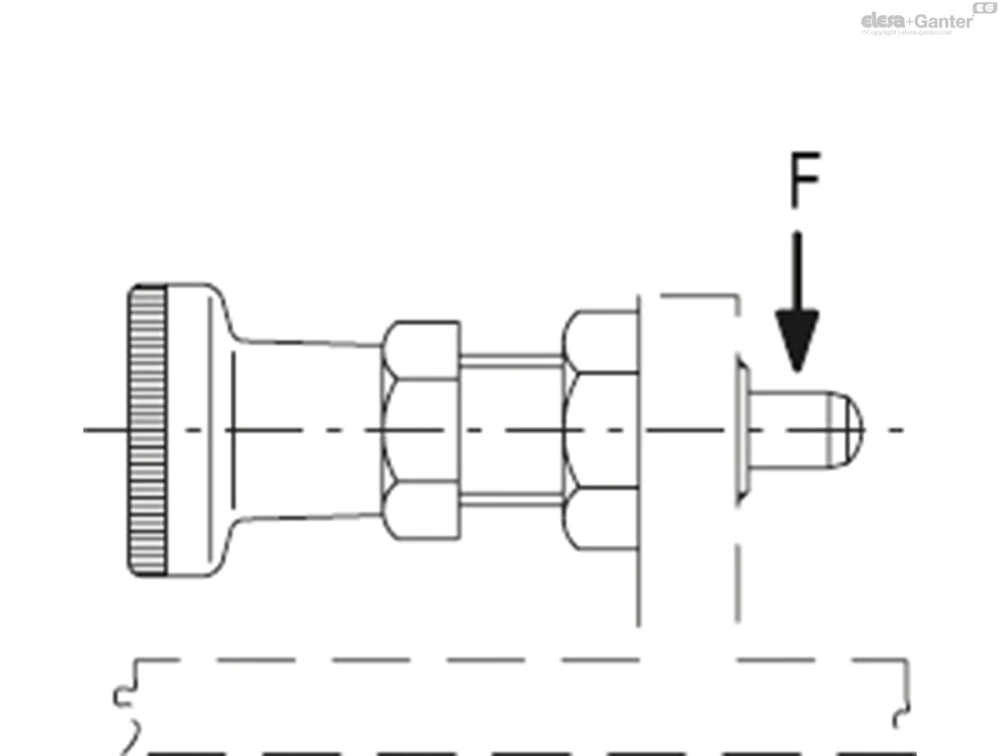

PMT.100-SST-AK-VD

Таблица моделей — Штифты стопорные

Артикул	Описание	d Штифт -0.15 -0.1 Отверстие H7	d₁	L	D	l	l₁	l₂	l₃	s	s₁	[Н]	[Н]#	Max. tightening torque[Nm]	Статическая разрушающая нагрузка F [Н]	Вес (г)
194571	PMT.100-SST-5-M10x1-AK-VD	5	M10x1	23	21	17	5	5	7	12	16	7	17	5	1800	13
194572	PMT.100-SST-6-M12x1,5-AK-VD	6	M12x1.5	28	25	20	6	6	8	14	19	9	24	10	2900	23
194581	PMT.100-SST-8-M16x1,5-AK-VD	8	M16x1.5	35	31	26	8	8	10	19	24	11	30	18	4400	42
194582	PMT.100-SST-10-M20x1,5-AK-VD	10	M20x1.5	37	31	33	10	10	11	22	30	19	45	25	6800	63

3D-модель Технические данные (PDF)

Основные характеристики

Корпус с резьбой

Специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005.

Штифт

Нержавеющая сталь AISI 303.

Рекомендуемый допуск для соответствия отверстию = H7.

Поворотная ручка

Высокоэластичный технополимер на основе полиамида (PA), синий цвет RAL 5005, матовая отделка.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

пружина

Нержавеющая сталь AISI 302.

Контргайка

NTT-VD: Специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

PMT.100-SST-A-VD: без контргайки.

PMT.100-SST-AK-VD: с контргайкой, поставляется в разобранном виде.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Стойкие к нескольким циклам очистки с использованием растворителей и других химических веществ, поэтому они пригодны для применения в фармацевтической или пищевой промышленности.

Антикоррозионные материалы: подходит даже при наличии жидкости или влажности.

Лёгкость и высокое механическое сопротивление продукта.

Резьбовой корпус плунжера из СУПЕР-технополимера обеспечивает низкий коэффициент трения по длине хода плунжера; смазка не требуется согласно требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA).

Инструкции по использованию

Инструкции по монтажу

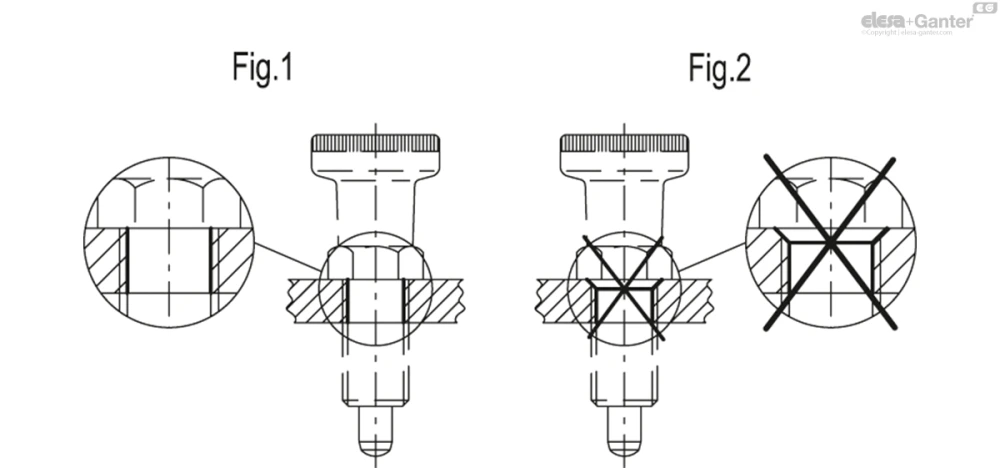

Убедитесь в отсутствии остатков от обработки в резьбовом отверстии для сборки стопорного штифта (см. рис. 1). Не делайте фаски в отверстии (см. рис. 2).

Изделие из СУПЕР-технополимера, основанное на технологии ELESA, размеры в соответствии со стандартами GN 617 по согласованию с компанией Otto Ganter GmbH Co. KG.
