Серия NSF

NSF-F

Гайки винтовой передачи

Трапециевидная резьба, технополимер

Технополимер на основе полиацеталя

Таблица (PDF)

Исполнения серии NSF

NSF-F

Гайки винтовой передачи

Трапециевидная резьба, технополимер

NSF-W

Гайки винтовой передачи

Трапециевидная резьба, технополимер

NSF-F

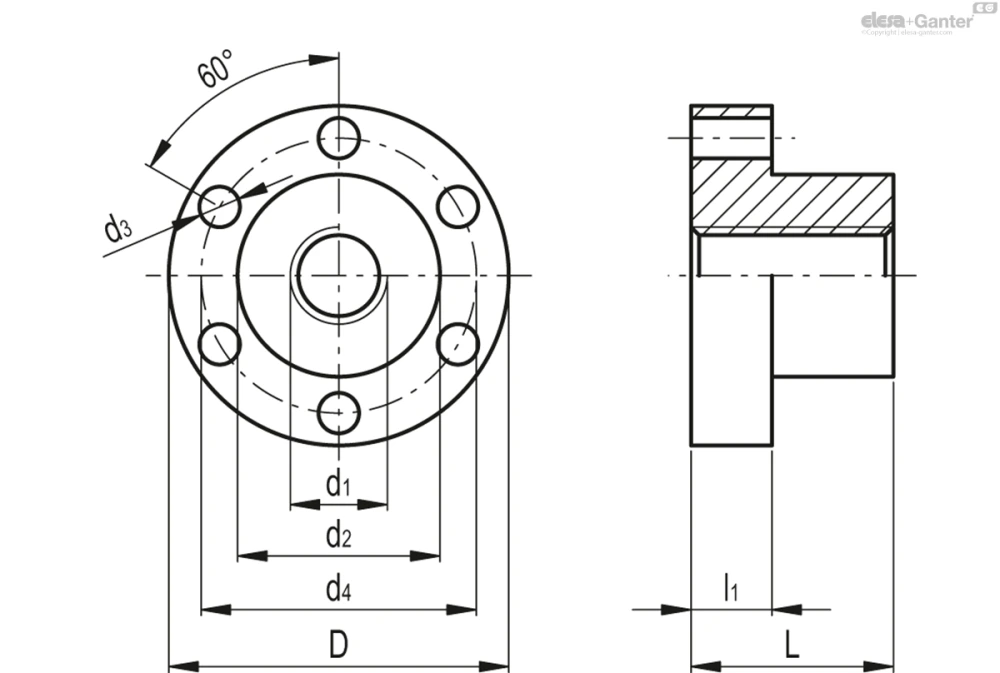

Таблица моделей — Гайки винтовой передачи

Артикул	Описание	d₁	D	L	d₂	d₃	d₄	l₁	Опорная поверхность mm2	Статическая осевая нагрузка\rкН	Эффективность η	C#[Nm]	Вес (г)
470361	NSF-10x2-R-F	TR 10x2	42	25	25	5	34	10	353	1.2	20 ÷ 30	2.5	28
470363	NSF-10x3-R-F	TR 10x3	42	25	25	5	34	10	334	1.1	27 ÷ 38	2.5	28
470365	NSF-12x3-R-F	TR 12x3	48	35	28	6	38	12	577	2	24 ÷ 44	2.5	47
470367	NSF-14x3-R-F	TR 14x3	48	35	28	6	38	12	687	2.4	21 ÷ 31	2.5	45
470369	NSF-14x4-R-F	TR 14x4	48	35	28	6	38	12	660	2.3	26 ÷ 47	2.5	45
470371	NSF-16x2-R-F	TR 16x2	48	35	28	6	38	12	825	2.9	14 ÷ 21	2.5	42
470373	NSF-16x4-R-F	TR 16x4	48	35	28	6	38	12	770	2.6	24 ÷ 34	2.5	42
470375	NSF-18x4-R-F	TR 18x4	48	35	28	6	38	12	880	3	22 ÷ 32	2.5	40
470377	NSF-20x4-R-F	TR 20x4	55	44	32	7	45	12	1244	4.3	20 ÷ 30	2.5	60
470379	NSF-24x5-R-F	TR 24x5	55	44	32	7	45	14	1486	5.2	21 ÷ 30	2.5	50
470381	NSF-26x5-R-F	TR 26x5	62	46	38	7	50	14	1698	6.3	19 ÷ 29	2.5	80
470383	NSF-28x5-R-F	TR 28x5	62	46	38	7	50	14	1843	4.5	18 ÷ 27	2.5	73
470385	NSF-30x6-R-F	TR 30x6	62	46	38	7	50	14	1951	3.5	20 ÷ 30	2.5	67

3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

Фланцевая гайка с однозаходной трапециевидной резьбой, с направлением затяжки вправо.

NSF-W: самосмазывающийся технополимер на основе полиамида, бежевый цвет.

NSF-F: самосмазывающийся технополимер на основе полиацеталя, произведён из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA EU 10/2011), белый цвет.

Общая информация

Особенности и области применения

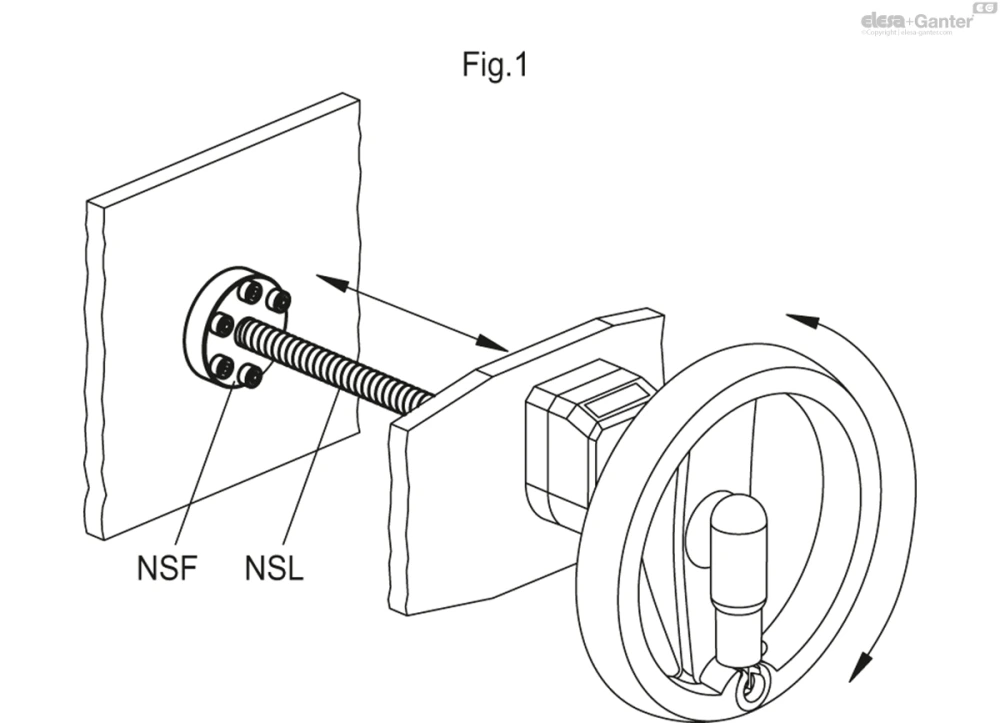

Вместе с винтами NSL гайки NSF образуют систему для преобразования вращательного движения в линейное движение (см. рис. 1).

Самосмазывающаяся конструкция из технополимера обеспечивает максимальную чистоту, поскольку не требует смазывания маслами и смазками.

Они часто используются в упаковочном секторе.

Благодаря высокой износоустойчивости материала гайки NSF-W особенно подходят для использования при наличии отходов процесса обработки и пыли таких, как например с деревообрабатывающих станков и лабораторных приборов.

Благодаря материалу, который одобрен для контакта с пищевыми продуктами (FDA EU 10/2011), гайки NSF-F особенно подходят для использования в пищевой и фармацевтической отраслях.

Для завершения системы можно также интегрировать индикаторы положения и маховики (см. рис. 1).

Аксессуары

Аксессуары по запросу

NSL: винты для NSF.

Другие исполнения

Специальные исполнения доступны по запросу

Гайки с разными размерами и резьбой.

Гайки из технополимера, устойчивого к высоким температурам.

Гайки с направлением затяжки влево.

Гайки с многозаходной резьбой.
