Серия GN 103.3

GN 103.3-POM

Трапецеидальные гайки передачи

Сталь / нержавеющая сталь / орудийная бронза / пластмасса, однозаходные или многозаходные, цилиндрические

Пластик

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 103.3

GN 103.3-NI

GN 103.3-NI

Трапецеидальные гайки передачи

Сталь / нержавеющая сталь / орудийная бронза / пластмасса, однозаходные или многозаходные, цилиндрические
GN 103.3-POM

GN 103.3-POM

Трапецеидальные гайки передачи

Сталь / нержавеющая сталь / орудийная бронза / пластмасса, однозаходные или многозаходные, цилиндрические
GN 103.3-RG

GN 103.3-RG

Трапецеидальные гайки передачи

Сталь / нержавеющая сталь / орудийная бронза / пластмасса, однозаходные или многозаходные, цилиндрические
GN 103.3-ST

GN 103.3-ST

Трапецеидальные гайки передачи

Сталь / нержавеющая сталь / орудийная бронза / пластмасса, однозаходные или многозаходные, цилиндрические

Изображения

GN 103.3-POM — Трапецеидальные гайки передачи GN 103.3-POM — Трапецеидальные гайки передачи

Схемы

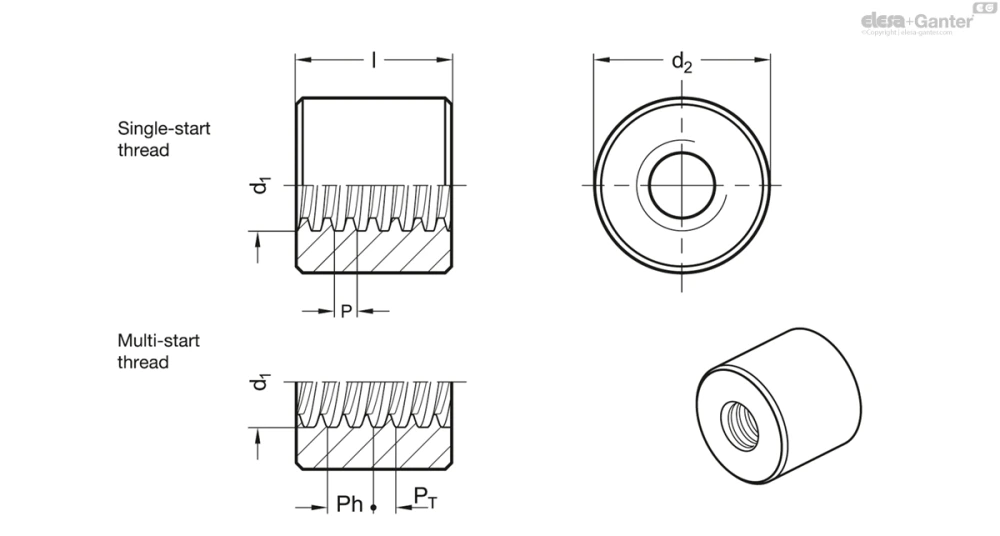

Схема GN 103.3-POM

GN 103.3-POM

Таблица моделей — Трапецеидальные гайки передачи

Артикул
В корзину
GN 103.3-8x1,5-RH-2-POM 8 x 1.5 - - - 18 16 60
GN 103.3-8x1,5-LH-2-POM 8 x 1.5 - - - 18 16 60
GN 103.3-10x2-RH-2-POM 10 x 2 - - - 22 20 60
GN 103.3-10x2-LH-2-POM 10 x 2 - - - 22 20 60
GN 103.3-10x3-RH-2-POM 10 x 3 - - - 22 20 60
GN 103.3-10x3-LH-2-POM 10 x 3 - - - 22 20 60
GN 103.3-12x3-RH-2-POM 12 x 3 - - - 26 24 20
GN 103.3-12x3-LH-2-POM 12 x 3 - - - 26 24 20
GN 103.3-14x4-RH-2-POM 14 x 4 - - - 30 28 30
GN 103.3-14x4-LH-2-POM 14 x 4 - - - 30 28 30
GN 103.3-16x4-RH-2-POM 16 x 4 - - - 36 32 40
GN 103.3-16x4-LH-2-POM 16 x 4 - - - 36 32 40
GN 103.3-18x4-RH-2-POM 18 x 4 - - - 40 36 50
GN 103.3-18x4-LH-2-POM 18 x 4 - - - 40 36 50
GN 103.3-20x4-RH-2-POM 20 x 4 - - - 45 40 60
GN 103.3-20x4-LH-2-POM 20 x 4 - - - 45 40 60
GN 103.3-24x5-RH-2-POM 24 x 5 - - - 50 48 80
GN 103.3-24x5-LH-2-POM 24 x 5 - - - 50 48 80
GN 103.3-30x6-RH-2-POM 30 x 6 - - - 60 60 160
GN 103.3-30x6-LH-2-POM 30 x 6 - - - 60 60 160
GN 103.3-36x6-RH-2-POM 36 x 6 - - - 75 72 280
GN 103.3-36x6-LH-2-POM 36 x 6 - - - 75 72 280
GN 103.3-40x7-RH-2-POM 40 x 7 - - - 80 80 360
GN 103.3-40x7-LH-2-POM 40 x 7 - - - 80 80 360
GN 103.3-50x8-RH-2-POM 50 x 8 - - - 90 100 540
GN 103.3-50x8-LH-2-POM 50 x 8 - - - 90 100 540
GN 103.3-12x6-RH-2-POM - 12 x 6 P3 2 26 24 20
GN 103.3-16x8-RH-2-POM - 16 x 8 P4 2 36 32 40
GN 103.3-20x8-RH-2-POM - 20 x 8 P4 2 45 40 60
GN 103.3-24x10-RH-2-POM - 24 x 10 P5 2 50 48 80
GN 103.3-30x12-RH-2-POM - 30 x 12 P6 2 60 60 160
GN 103.3-40x14-RH-2-POM - 40 x 14 P7 2 80 80 360
3D-модель Технические данные (PDF)

Характеристики

Направление хода
  • RH: правосторонняя резьба
  • LH: левосторонняя резьба
Идентификационный номер
  • № 1: короткий вариант исполнения (материал ST / NI)
  • № 2: длинный вариант исполнения (материал ST / RG / POM)

Сталь 1.0718 ST

Нержавеющая сталь AISI 303 NI

Орудийная бронза (Rg7) RG

Пластмасса, полиацеталь POM

  • Белый цвет
  • Термостойкость до 90 °C

Информация

Трапецеидальные гайки передачи GN 103.3 используются в комплекте с трапецеидальными винтами передачи GN 103. Гайки доступны в вариантах исполнения различной длины в зависимости от материала и итоговой прочности. Гайки могут крепиться через индивидуальным образом механически обработанные поверхности, канавки или резьбу на плоских поверхностях или на окружности.

Для сведения износа к минимуму трапецеидальные гайки передачи необходимо смазать. Однако, если смазки недостаточно, бронзовый сплав (орудийная бронза), как правило, обладает способностью работать без смазки. Гайки из стали и нержавеющей стали в основном используются для единичных случаев регулировки.

Аксессуары

  • Трапецеидальные винты передачи GN 103

Техническая информация

Вопрос о продукции

Спросите о серии GN 103.3-POM — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов
