Трапецеидальные гайки передачи

Орудийная бронза, однозаходные или многозаходные, с фланцем

Таблица (PDF)

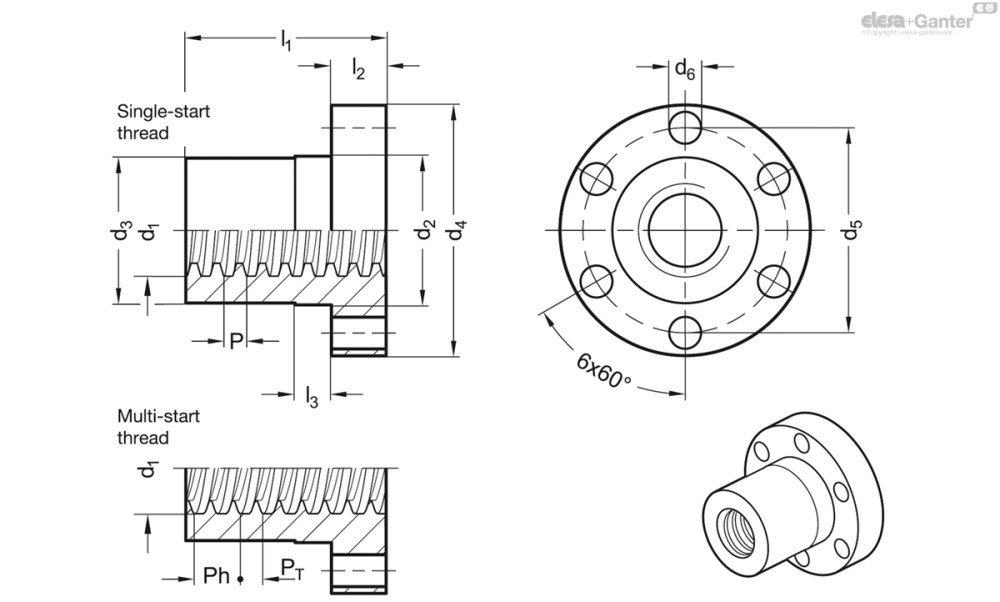

GN 103.1 — Трапецеидальные гайки передачи

GN 103.1

Таблица моделей — Трапецеидальные гайки передачи

Артикул	d_1x PSingle-start	d_1x PhMulti-start	PT Шаг	Количество оборотов резьбы Ph / PT	d_2h9	d₃-0.2/-0.3	d₄	d₅	d₆	l₁	l₂	l₃	Вес (г)
GN 103.1-8x1,5-RH-RG	8 x 1.5	-	-	-	18	18	35	26	3.5	20	7	6	150
GN 103.1-8x1,5-LH-RG	8 x 1.5	-	-	-	18	18	35	26	3.5	20	7	6	150
GN 103.1-10x2-RH-RG	10 x 2	-	-	-	25	25	42	34	5	25	10	6	200
GN 103.1-10x2-LH-RG	10 x 2	-	-	-	25	25	42	34	5	25	10	6	200
GN 103.1-10x3-RH-RG	10 x 3	-	-	-	25	25	42	34	5	25	10	6	200
GN 103.1-10x3-LH-RG	10 x 3	-	-	-	25	25	42	34	5	25	10	6	200
GN 103.1-12x3-RH-RG	12 x 3	-	-	-	28	28	48	38	6	28	12	8	240
GN 103.1-12x3-LH-RG	12 x 3	-	-	-	28	28	48	38	6	28	12	8	240
GN 103.1-14x4-RH-RG	14 x 4	-	-	-	28	28	48	38	6	35	12	8	280
GN 103.1-14x4-LH-RG	14 x 4	-	-	-	28	28	48	38	6	35	12	8	280
GN 103.1-16x4-RH-RG	16 x 4	-	-	-	28	28	48	38	6	44	12	8	280
GN 103.1-16x4-LH-RG	16 x 4	-	-	-	28	28	48	38	6	44	12	8	280
GN 103.1-18x4-RH-RG	18 x 4	-	-	-	28	28	48	38	6	44	12	8	260
GN 103.1-18x4-LH-RG	18 x 4	-	-	-	28	28	48	38	6	44	12	8	260
GN 103.1-20x4-RH-RG	20 x 4	-	-	-	32	32	55	45	7	44	12	8	350
GN 103.1-20x4-LH-RG	20 x 4	-	-	-	32	32	55	45	7	44	12	8	350
GN 103.1-24x5-RH-RG	24 x 5	-	-	-	32	32	55	45	7	44	12	8	300
GN 103.1-24x5-LH-RG	24 x 5	-	-	-	32	32	55	45	7	44	12	8	300
GN 103.1-30x6-RH-RG	30 x 6	-	-	-	38	38	62	50	7	46	14	8	420
GN 103.1-30x6-LH-RG	30 x 6	-	-	-	38	38	62	50	7	46	14	8	420
GN 103.1-36x6-RH-RG	36 x 6	-	-	-	45	45	70	58	7	59	16	10	640
GN 103.1-36x6-LH-RG	36 x 6	-	-	-	45	45	70	58	7	59	16	10	640
GN 103.1-40x7-RH-RG	40 x 7	-	-	-	63	63	95	78	9	73	16	10	1820
GN 103.1-40x7-LH-RG	40 x 7	-	-	-	63	63	95	78	9	73	16	10	1820
GN 103.1-50x8-RH-RG	50 x 8	-	-	-	72	72	110	90	11	97	18	10	2800
GN 103.1-50x8-LH-RG	50 x 8	-	-	-	72	72	110	90	11	97	18	10	2800
GN 103.1-12x6-RH-RG	-	12 x 6	P3	2	28	28	48	38	6	28	12	8	240
GN 103.1-16x8-RH-RG	-	16 x 8	P4	2	28	28	48	38	6	44	12	8	280
GN 103.1-20x8-RH-RG	-	20 x 8	P4	2	32	32	55	45	7	44	12	8	350
GN 103.1-24x10-RH-RG	-	24 x 10	P5	2	32	32	55	45	7	44	12	8	300
GN 103.1-30x12-RH-RG	-	30 x 12	P6	2	38	38	62	50	7	46	14	8	420
GN 103.1-40x14-RH-RG	-	40 x 14	P7	2	63	63	95	78	9	73	16	10	1820

3D-модель Технические данные (PDF)

Характеристики

Направление хода

RH: правосторонняя резьба

LH: левосторонняя резьба

Орудийная бронза (Rg7) RG

Информация

Трапецеидальные гайки передачи GN 103.1 используются в комплекте с трапецеидальными винтами передачи GN 103. Отверстия во фланце обеспечивают крепление трапецеидальных гаек передачи к перемещаемому элементу. Для позиционирования гайки используется центрирующий буртик d₂.

Трапецеидальные гайки передачи необходимо смазать для сведения износа к минимуму. Однако, если смазки недостаточно, бронзовый сплав (орудийная бронза), как правило, обладает способностью работать без смазки.
