Серия GN 103
GN 103-ST
Трапецеидальные винты передачи
Сталь / нержавеющая сталь, однозаходные или многозаходные
Сталь
Исполнения серии GN 103
Изображения

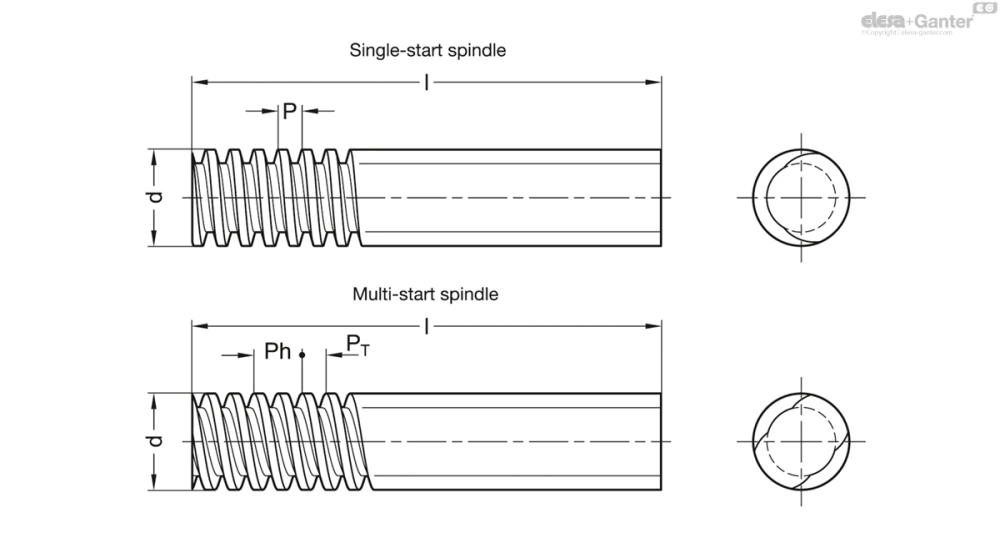

Схемы
GN 103-ST
Таблица моделей — Трапецеидальные винты передачи
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 103-8x1,5-500-RH-ST | 8 x 1.5 | - | 500 | - | - | 150 | |
| GN 103-8x1,5-500-LH-ST | 8 x 1.5 | - | 500 | - | - | 150 | |
| GN 103-8x1,5-1000-RH-ST | 8 x 1.5 | - | 1000 | - | - | 300 | |
| GN 103-8x1,5-1000-LH-ST | 8 x 1.5 | - | 1000 | - | - | 300 | |
| GN 103-10x2-500-RH-ST | 10 x 2 | - | 500 | - | - | 300 | |
| GN 103-10x2-500-LH-ST | 10 x 2 | - | 500 | - | - | 300 | |
| GN 103-10x2-1000-RH-ST | 10 x 2 | - | 1000 | - | - | 600 | |
| GN 103-10x2-1000-LH-ST | 10 x 2 | - | 1000 | - | - | 600 | |
| GN 103-10x3-500-RH-ST | 10 x 3 | - | 500 | - | - | 300 | |
| GN 103-10x3-500-LH-ST | 10 x 3 | - | 500 | - | - | 300 | |
| GN 103-10x3-1000-RH-ST | 10 x 3 | - | 1000 | - | - | 600 | |
| GN 103-10x3-1000-LH-ST | 10 x 3 | - | 1000 | - | - | 600 | |
| GN 103-12x3-500-RH-ST | 12 x 3 | - | 500 | - | - | 400 | |
| GN 103-12x3-500-LH-ST | 12 x 3 | - | 500 | - | - | 400 | |
| GN 103-12x3-1000-RH-ST | 12 x 3 | - | 1000 | - | - | 800 | |
| GN 103-12x3-1000-LH-ST | 12 x 3 | - | 1000 | - | - | 800 | |
| GN 103-14x4-500-RH-ST | 14 x 4 | - | 500 | - | - | 450 | |
| GN 103-14x4-500-LH-ST | 14 x 4 | - | 500 | - | - | 450 | |
| GN 103-14x4-1000-RH-ST | 14 x 4 | - | 1000 | - | - | 900 | |
| GN 103-14x4-1000-LH-ST | 14 x 4 | - | 1000 | - | - | 900 | |
| GN 103-16x4-500-RH-ST | 16 x 4 | - | 500 | - | - | 700 | |
| GN 103-16x4-500-LH-ST | 16 x 4 | - | 500 | - | - | 700 | |
| GN 103-16x4-1000-RH-ST | 16 x 4 | - | 1000 | - | - | 1400 | |
| GN 103-16x4-1000-LH-ST | 16 x 4 | - | 1000 | - | - | 1400 | |
| GN 103-18x4-1000-RH-ST | 18 x 4 | - | 1000 | - | - | 1600 | |
| GN 103-18x4-1000-LH-ST | 18 x 4 | - | 1000 | - | - | 1600 | |
| GN 103-20x4-1000-RH-ST | 20 x 4 | - | 1000 | - | - | 2100 | |
| GN 103-20x4-1000-LH-ST | 20 x 4 | - | 1000 | - | - | 2100 | |
| GN 103-24x5-1000-RH-ST | 24 x 5 | - | 1000 | - | - | 2900 | |
| GN 103-24x5-1000-LH-ST | 24 x 5 | - | 1000 | - | - | 2900 | |
| GN 103-30x6-1000-RH-ST | 30 x 6 | - | 1000 | - | - | 4700 | |
| GN 103-30x6-1000-LH-ST | 30 x 6 | - | 1000 | - | - | 4700 | |
| GN 103-36x6-1000-RH-ST | 36 x 6 | - | 1000 | - | - | 6700 | |
| GN 103-36x6-1000-LH-ST | 36 x 6 | - | 1000 | - | - | 6700 | |
| GN 103-40x7-1000-RH-ST | 40 x 7 | - | 1000 | - | - | 9400 | |
| GN 103-40x7-1000-LH-ST | 40 x 7 | - | 1000 | - | - | 9400 | |
| GN 103-50x8-1000-RH-ST | 50 x 8 | - | 1000 | - | - | 12600 | |
| GN 103-50x8-1000-LH-ST | 50 x 8 | - | 1000 | - | - | 12600 | |
| GN 103-12x6-1000-RH-ST | - | 12 x 6 | 1000 | P3 | 2 | 800 | |
| GN 103-16x8-1000-RH-ST | - | 16 x 8 | 1000 | P4 | 2 | 1400 | |
| GN 103-20x8-1000-RH-ST | - | 20 x 8 | 1000 | P4 | 2 | 2100 | |
| GN 103-24x10-1000-RH-ST | - | 24 x 10 | 1000 | P5 | 2 | 2900 | |
| GN 103-30x12-1000-RH-ST | - | 30 x 12 | 1000 | P6 | 2 | 4700 | |
| GN 103-40x14-1000-RH-ST | - | 40 x 14 | 1000 | P7 | 2 | 9400 |
Характеристики
Направление хода
- RH: правосторонняя резьба
- LH: левосторонняя резьба
Сталь C15 ST, пригодная для поверхностной закалки
Нержавеющая сталь AISI 420 / AISI 304 NI
Информация
В комплекте с трапецеидальными гайками передачи трапецеидальные винты передачи GN 103 преобразуют вращательные движения в прямолинейные движения. Они используются для перемещения деталей и передачи сил, например, в машиностроении и реакторостроении.
Шпиндели с резьбовым концом изготовлены с использованием процесса накатки, что обеспечивает высокий уровень прочности резьбы. В зависимости от области применения в процессе регулировки либо гайка, либо шпиндель с резьбовым концом перемещается в осевом направлении.
Размеры резьбы трапецеидальных винтов передачи соответствуют DIN 103. Приводы c трапецеидальной резьбой можно собрать в комплекте со шпиндельными гайками с таким же размером резьбы, количеством заходов резьбы и направлением хода. Торцы трапецеидальных винтов передачи могут быть механически обработаны в индивидуальном порядке для соответствия подшипнику или приводу.
