Рукоятка с вращающейся ручкой

Технополимер

Вращающаяся ручка

Таблица (PDF)

Исполнения серии MT-AT

MT-AT

Рукоятка с вращающейся ручкой

Технополимер

MT-AT+IR

Рукоятка с вращающейся ручкой

Технополимер

MT-AT

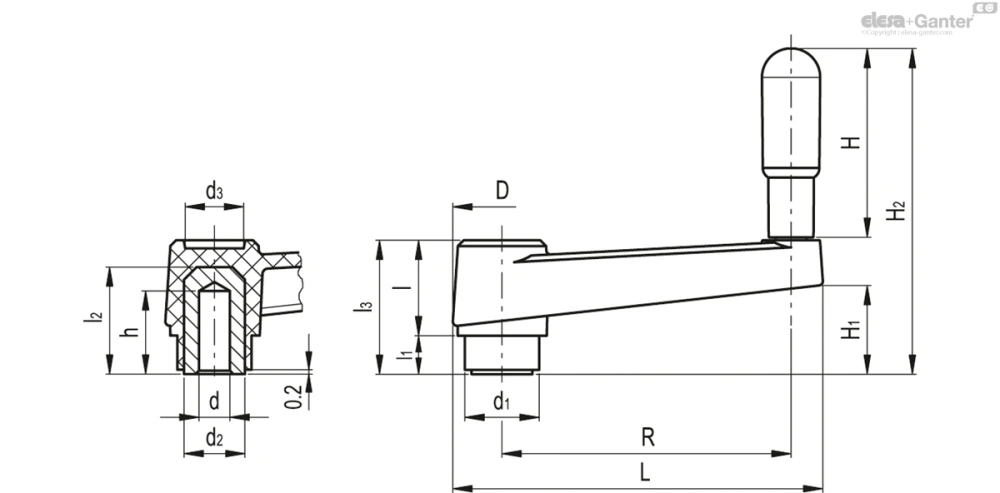

Таблица моделей — Рукоятка с вращающейся ручкой

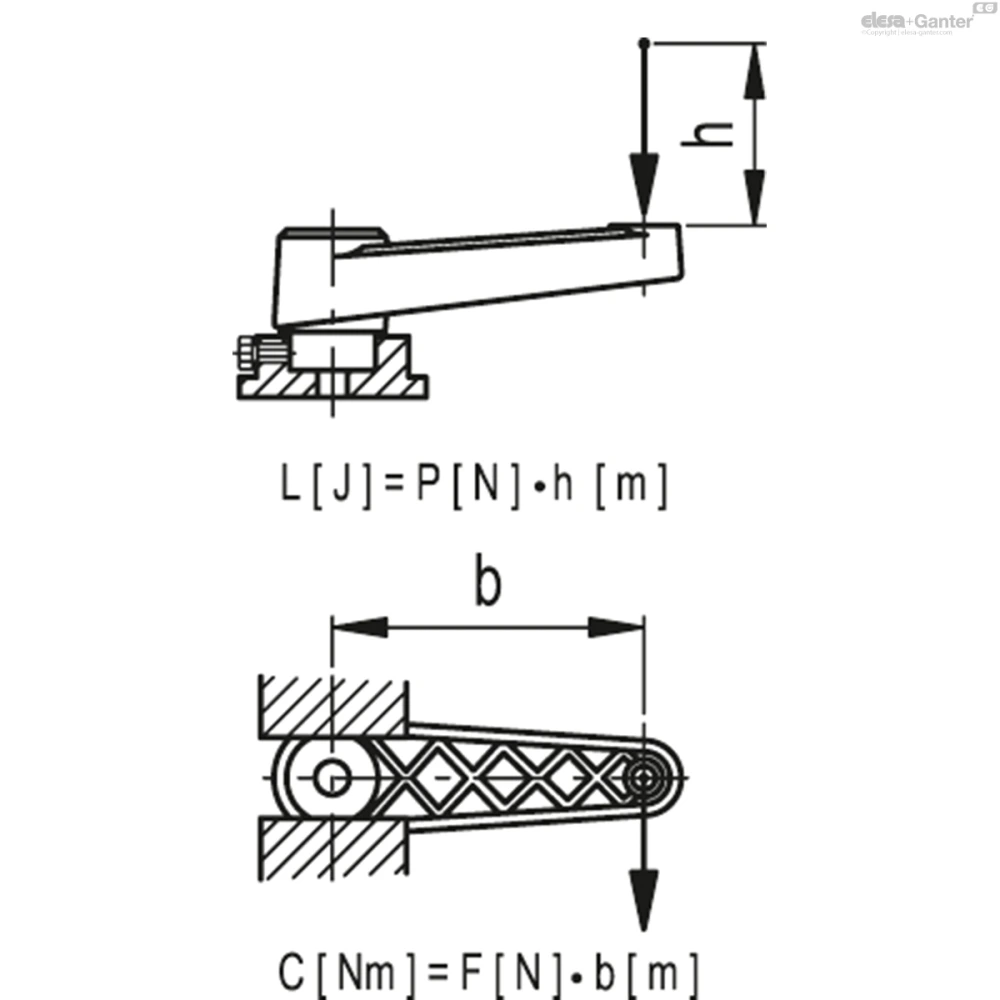

Артикул	Описание	R	dH₉	L	D	d₁	d₂	d₃	l	l₁	l₂	l₃	h	H	H₁	H₂	C#[Nm]	L# [J]	Вес (г)
44053	MT.50-AT	50	6	69	22.5	18	15	13	20.5	9	23	29.5	18	35	18.5	66	80	7	58
44113	MT.64-AT	64	8	86	26.5	20	15	16	22.5	9	25	31.5	20	45	17.5	78	120	11	84
44213	MT.80-AT	80	10	106	30	24	18	17	26	11	31	37	25	60	23.5	99	200	15	121
44313	MT.100-AT	100	12	128	33.5	24	18	21	30.5	10	31	40.5	24	65	25	106	210	27	192
44413	MT.130-AT	130	14	162	39	34	26	25	35	14	43	49	30	65	32.5	113	350	45	338
44513	MT.160-AT	160	16	197	44	34.5	26	27	39.5	15	43	54.5	30	80	36	136	470	55	387

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

Втулка стальная, покрытая черной оксидной пленкой, развернутое отверстие H9.

MT-AT: с вращающейся ручкой I.621+x из технополимера, несъемная.
MT-AT+IR: с откидной ручкой IR.620 из технополимера.

Общая информация

Особенности и области применения

Сетчатая структура, заполняющая полость изогнутой рукоятки, и используемый технополимер, делают изделие очень прочным, поэтому его можно использовать при больших значениях крутящего момента.
