Серия EKH.

EKH.

Рукоятки

Технополимер

Рукоятки кривошипные

Таблица (PDF)

EKH.

Таблица моделей — Рукоятки

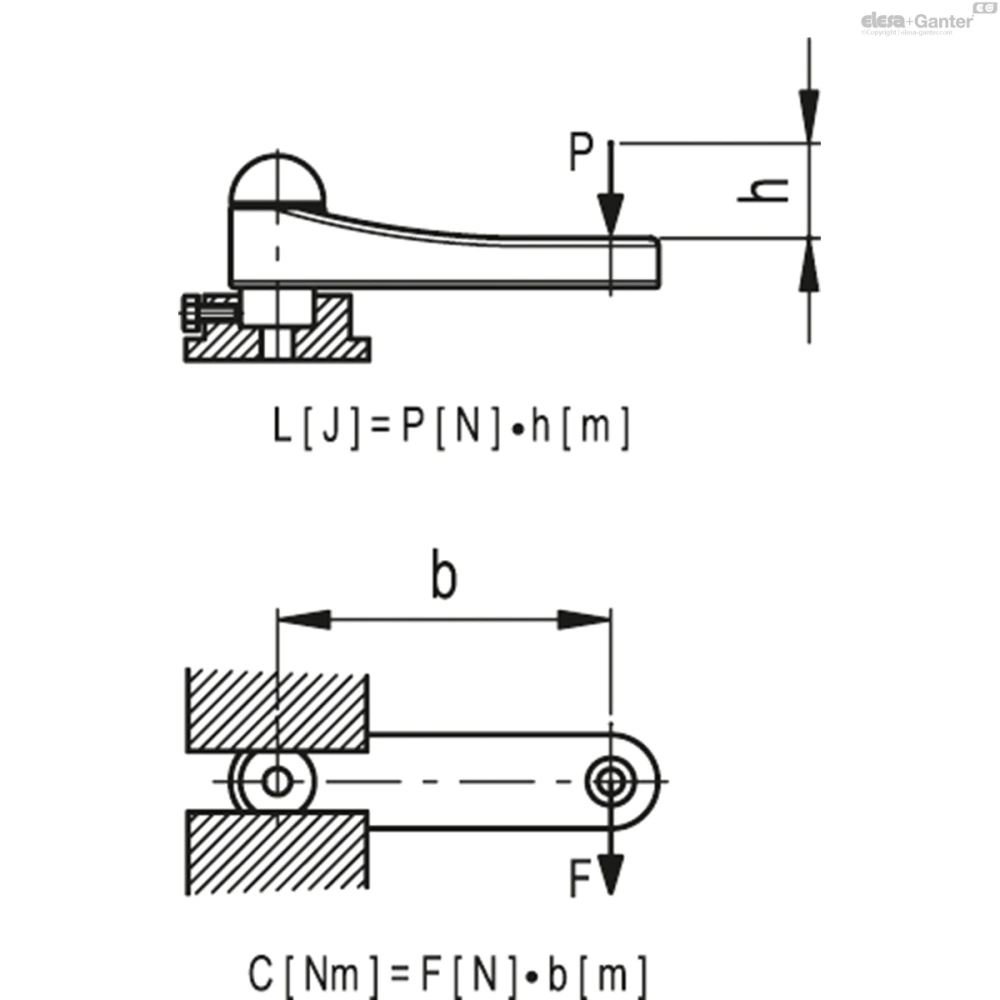

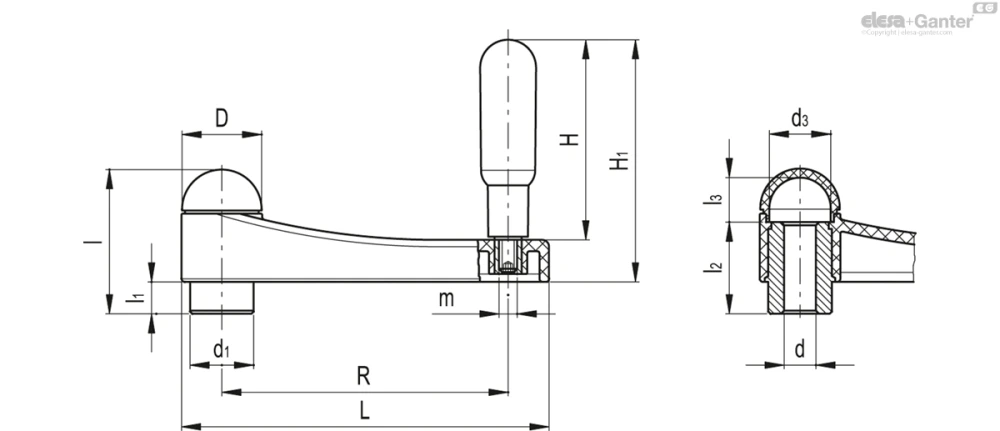

Артикул	Описание	R	dH₇	L	D	d₁	d₃	l	l₁	l₂	l₃	H	H₁	m	C#[Nm]	L# [J]	Вес (г)
210241-C1	EKH.100 A-12-C1	101	12	131.5	30.5	24	23.5	52.5	10	33	17	65	81	M8	200	27	203
210241-C2	EKH.100 A-12-C2	101	12	131.5	30.5	24	23.5	52.5	10	33	17	65	81	M8	200	27	203
210241-C3	EKH.100 A-12-C3	101	12	131.5	30.5	24	23.5	52.5	10	33	17	65	81	M8	200	27	203
210241-C4	EKH.100 A-12-C4	101	12	131.5	30.5	24	23.5	52.5	10	33	17	65	81	M8	200	27	203
210241-C5	EKH.100 A-12-C5	101	12	131.5	30.5	24	23.5	52.5	10	33	17	65	81	M8	200	27	202
210241-C6	EKH.100 A-12-C6	101	12	131.5	30.5	24	23.5	52.5	10	33	17	65	81	M8	200	27	203
210251-C1	EKH.125 A-14-C1	126	14	161.5	35	28	26.5	62	14	40	18	80	98.5	M8	350	45	293
210251-C2	EKH.125 A-14-C2	126	14	161.5	35	28	26.5	62	14	40	18	80	98.5	M8	350	45	294
210251-C3	EKH.125 A-14-C3	126	14	161.5	35	28	26.5	62	14	40	18	80	98.5	M8	350	45	293
210251-C4	EKH.125 A-14-C4	126	14	161.5	35	28	26.5	62	14	40	18	80	98.5	M8	350	45	294
210251-C5	EKH.125 A-14-C5	126	14	161.5	35	28	26.5	62	14	40	18	80	98.5	M8	350	45	286
210251-C6	EKH.125 A-14-C6	126	14	161.5	35	28	26.5	62	14	40	18	80	98.5	M8	350	45	293

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Заглушка

ECM.K: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входит в комплект поставки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартное исполнение

Втулка из стали с чёрной оксидной плёнкой, развёрнутое отверстие H7.

Вращающаяся ручка I.621+x из технополимера.

Общая информация

Особенности и области применения

Сетчатая структура, заполняющая полость изогнутой рукоятки, и используемый технополимер, делают изделие очень прочным, поэтому его можно использовать при больших значениях крутящего момента.

Аксессуары по запросу

GN 184: oсевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..
ECM.K: заглушка из армированного стекловолокном технополимера на основе полиамида (PA), цветовая палитра Elecolors, матовая отделка, сборка путём плотной посадки (см. таблицу).
