Серия DIN 469
DIN 469-D
Кривошипные рукоятки
Чугун
С вращающейся ручкой
Исполнения серии DIN 469
Изображения

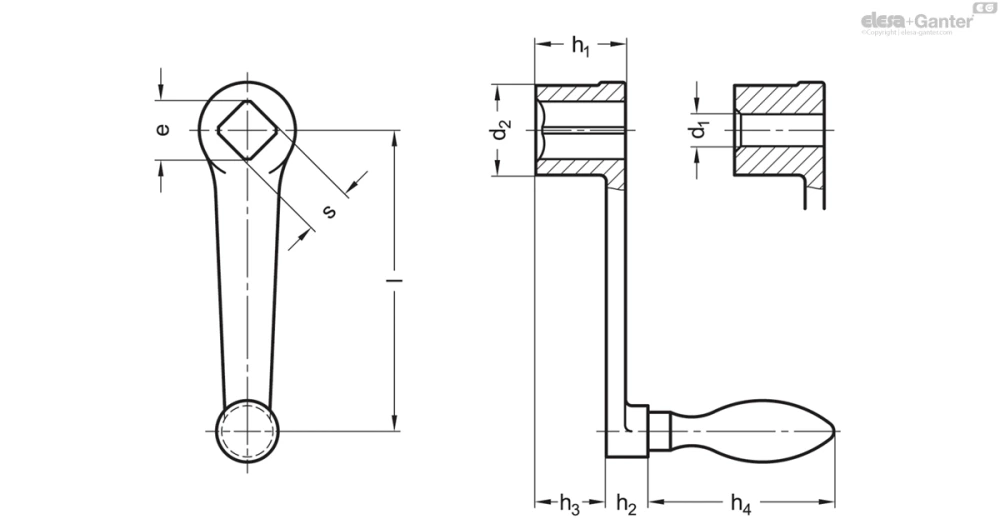

Схемы
DIN 469-D
Таблица моделей — Кривошипные рукоятки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 469-63-V10-D | 63 | V 10 | 13.1 | - | 20 | 20 | 11 | 15 | 54.5 | 16 | 120 | |
| DIN 469-80-B8-D | 80 | - | - | B 8 | 24 | 24 | 13 | 18 | 61 | 18 | 218 | |
| DIN 469-80-V10-D | 80 | V 10 | 13.1 | - | 24 | 24 | 13 | 18 | 61 | 18 | 200 | |
| DIN 469-80-V12-D | 80 | V 12 | 16.1 | - | 24 | 24 | 13 | 18 | 61 | 18 | 91 | |
| DIN 469-100-B10-D | 100 | - | - | B 10 | 28 | 28 | 13 | 21 | 67 | 20 | 311 | |
| DIN 469-100-V12-D | 100 | V 12 | 16.1 | - | 28 | 28 | 13 | 21 | 67 | 20 | 302 | |
| DIN 469-100-V14-D | 100 | V 14 | 18.1 | - | 28 | 28 | 13 | 21 | 67 | 20 | 290 | |
| DIN 469-125-B10-D | 125 | - | - | B 10 | 34 | 34 | 14 | 26 | 76 | 22 | 497 | |
| DIN 469-125-V14-D | 125 | V 14 | 18.1 | - | 34 | 34 | 14 | 26 | 76 | 22 | 467 | |
| DIN 469-125-V17-D | 125 | V 17 | 22.2 | - | 34 | 34 | 14 | 26 | 76 | 22 | 441 | |
| DIN 469-160-B14-D | 160 | - | - | B 14 | 38 | 38 | 14 | 29 | 83 | 25 | 718 | |
| DIN 469-160-V17-D | 160 | V 17 | 22.2 | - | 38 | 38 | 14 | 29 | 83 | 25 | 667 | |
| DIN 469-160-V19-D | 160 | V 19 | 25.2 | - | 38 | 38 | 14 | 29 | 83 | 25 | 640 | |
| DIN 469-200-B17-D | 200 | - | - | B 17 | 44 | 44 | 21 | 34 | 96.5 | 28 | 1070 | |
| DIN 469-200-V19-D | 200 | V 19 | 25.2 | - | 44 | 44 | 21 | 34 | 96.5 | 28 | 1035 | |
| DIN 469-200-V22-D | 200 | V 22 | 28.2 | - | 44 | 44 | 21 | 34 | 96.5 | 28 | 980 | |
| DIN 469-250-B17-D | 250 | - | - | B 17 | 48 | 48 | 21 | 36 | 105.5 | 32 | 1475 | |
| DIN 469-250-V22-D | 250 | V 22 | 28.2 | - | 48 | 48 | 21 | 36 | 105.5 | 32 | 1415 | |
| DIN 469-250-V24-D | 250 | V 24 | 32.2 | - | 48 | 48 | 21 | 36 | 105.5 | 32 | 1380 |
Характеристики
Тип
- Тип F: с фиксированной ручкой
- Тип D: с вращающейся ручкой
Корпус
Чугун (GG)
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
- Поверхность ступицы механически обработана
Фиксированная ручка DIN 39 для типа F
Сталь
Оцинкованная, воронёная пассивированная
Вращающаяся ручка DIN 98 для типа D
Сталь
Оцинкованная, воронёная пассивированная
Информация
В стандартном исполнении отверстия d1 H7 во втулке не предусмотрены.
Техническая информация
- Перекрёстные отверстия GN 110
- Квадраты DIN 79
- Основные допуски по стандартам ISO
