Серия DIN 468
DIN 468-F
Кривошипные рукоятки
Чугун
с фиксированной ручкой
Исполнения серии DIN 468
Изображения

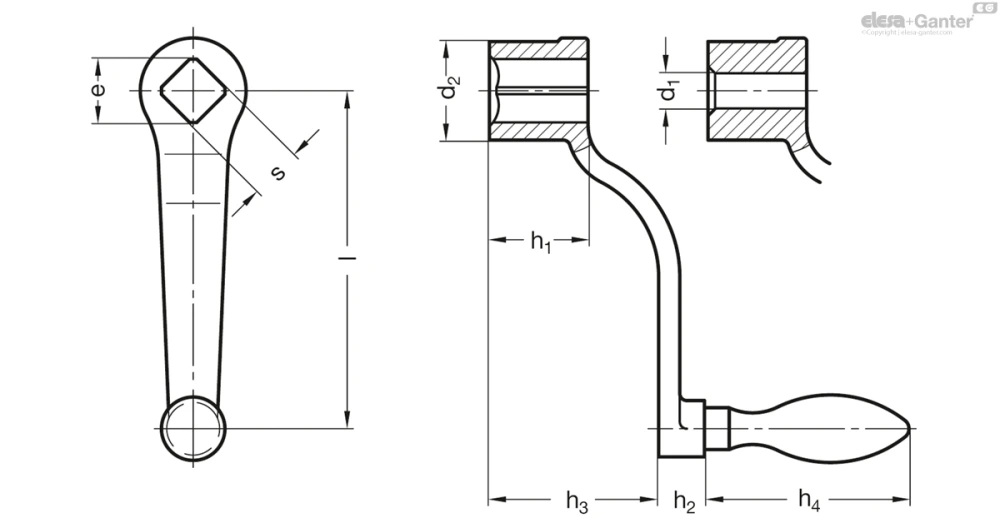

Схемы
DIN 468-F
Таблица моделей — Кривошипные рукоятки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 468-63-V10-F | 63 | V 10 | 13.1 | - | 20 | 20 | 11 | 32 | 50 | 16 | 114 | |
| DIN 468-80-B8-F | 80 | - | - | B 8 | 24 | 24 | 13 | 38 | 56 | 18 | 195 | |
| DIN 468-80-V10-F | 80 | V 10 | 13.1 | - | 24 | 24 | 13 | 38 | 56 | 18 | 150 | |
| DIN 468-80-V12-F | 80 | V 12 | 16.1 | - | 24 | 24 | 13 | 38 | 56 | 18 | 173 | |
| DIN 468-100-B10-F | 100 | - | - | B 10 | 28 | 28 | 13 | 48 | 64 | 20 | 293 | |
| DIN 468-100-V12-F | 100 | V 12 | 16.1 | - | 28 | 28 | 13 | 48 | 64 | 20 | 260 | |
| DIN 468-100-V14-F | 100 | V 14 | 18.1 | - | 28 | 28 | 13 | 48 | 64 | 20 | 268 | |
| DIN 468-125-B10-F | 125 | - | - | B 10 | 34 | 34 | 14 | 55 | 72 | 22 | 463 | |
| DIN 468-125-V14-F | 125 | V 14 | 18.1 | - | 34 | 34 | 14 | 55 | 72 | 22 | 434 | |
| DIN 468-125-V17-F | 125 | V 17 | 22.2 | - | 34 | 34 | 14 | 55 | 72 | 22 | 413 | |
| DIN 468-160-B14-F | 160 | - | - | B 14 | 38 | 38 | 14 | 65 | 80 | 25 | 697 | |
| DIN 468-160-V17-F | 160 | V 17 | - | - | 38 | 38 | 14 | 65 | 80 | 25 | 700 | |
| DIN 468-160-V19-F | 160 | V 19 | 25.2 | - | 38 | 38 | 14 | 65 | 80 | 25 | 650 | |
| DIN 468-200-B17-F | 200 | - | - | B 17 | 44 | 44 | 21 | 78 | 90 | 28 | 1043 | |
| DIN 468-200-V19-F | 200 | V 19 | 25.2 | - | 44 | 44 | 21 | 78 | 90 | 28 | 999 | |
| DIN 468-200-V22-F | 200 | V 22 | 28.2 | - | 44 | 44 | 21 | 78 | 90 | 28 | 1000 | |
| DIN 468-250-B17-F | 250 | - | - | B 17 | 48 | 48 | 21 | 90 | 100 | 32 | 1517 | |
| DIN 468-250-V22-F | 250 | V 22 | 28.2 | - | 48 | 48 | 21 | 90 | 100 | 32 | 1427 | |
| DIN 468-250-V24-F | 250 | V 24 | 32.2 | - | 48 | 48 | 21 | 90 | 100 | 32 | 1374 | |
| DIN 468-315-B20-F | 315 | - | - | B 20 | 54 | 54 | 26 | 105 | 112 | 36 | 2298 | |
| DIN 468-315-V24-F | 315 | V 24 | 32.2 | - | 54 | 54 | 26 | 105 | 112 | 36 | 2123 | |
| DIN 468-315-V27-F | 315 | V 27 | 36.2 | - | 54 | 54 | 26 | 105 | 112 | 36 | 2047 |
Характеристики
Типы
- Тип F: с фиксированной ручкой
- Тип D: с вращающейся ручкой
Корпус
Чугун (GG)
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
- Поверхность ступицы механически обработана
Фиксированная ручка DIN 39 для типа F
Сталь
Оцинкованная, воронёная пассивированная
Вращающаяся ручка DIN 98 для типа D
Сталь
Оцинкованная, воронёная пассивированная
Информация
В стандартном исполнении отверстия d1 H7 во втулке не предусмотрены.
Техническая информация
- Перекрёстные отверстия GN 110
- Квадраты DIN 79
- Основные допуски по стандартам ISO
