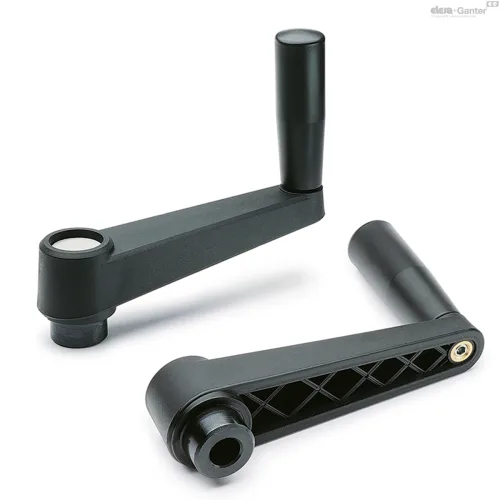

Серия MT.
MT-AS
Рукоятки кривошипные
Технополимер
Вращающаяся ручка, квадратное отверстие
Исполнения серии MT.
Изображения

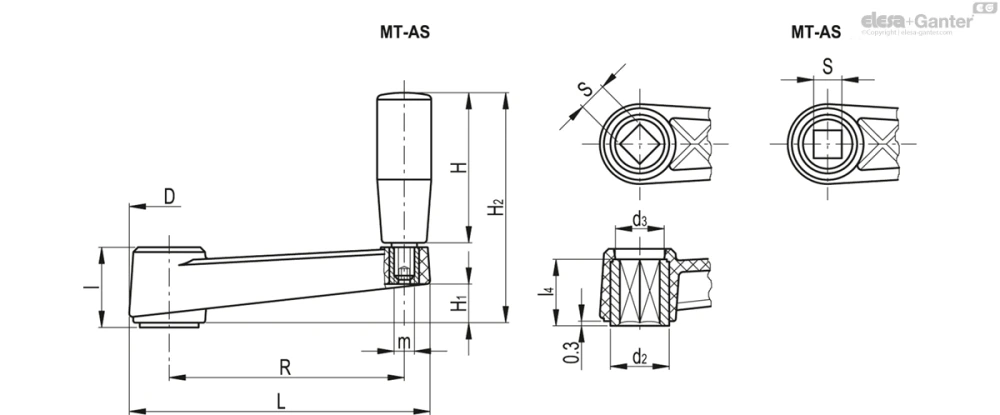

Схемы
MT-AS
Таблица моделей — Рукоятки кривошипные
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 44052 | MT.50 AS-6x6 | 50 | 6 | 69 | 23 | - | 13 | 21 | 18 | 28 | 10 | 49 | - | 60 | 7 | 35 | |
| 44111 | MT.64 AS-8x8 | 64 | 8 | 86 | 27 | 18 | 16 | 23 | 19 | 40 | 10 | 63 | M6 | 120 | 11 | 81 | |
| 44211 | MT.80 AS-10x10 | 80 | 10 | 105 | 30 | 20 | 17 | 26 | 22 | 50 | 13 | 76 | M6 | 180 | 15 | 111 | |
| 44311 | MT.100 AS-12x12 | 100 | 12 | 128 | 34 | 25 | 21 | 30 | 27 | 65 | 15 | 96 | M8 | 200 | 27 | 203 | |
| 44411 | MT.130 AS-14x14 | 130 | 14 | 162 | 40 | 28 | 25 | 35 | 30 | 80 | 20 | 115 | M8 | 350 | 45 | 278 | |
| 44511 | MT.160 AS-17x17 | 160 | 17 | 198 | 45 | 30 | 27 | 40 | 34 | 90 | 23 | 130 | M10 | 450 | 55 | 340 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Самоклеящаяся передняя панель
Анодированный алюминий.
Стандартные исполнения
- MT.: с вращающейся ручкой I.780+x из технополимера. Втулка из стали, покрытой черной оксидной пленкой, глухое отверстие с допуском Н9 или рассверленное сквозное отверстие с допуском Н7.
- MT-AS:с вращающейся ручкой I.780+x из технополимера. Втулка из стали, покрытой черной оксидной пленкой, сквозное отверстие квадратного сечения с допуском Н9.
MT.50-AS латунная втулка квадратного сечения со сквозным посадочным отверстием H9.
- MT+IR: c откидной ручкой IR.780 из технополимера. Втулка из стали с черной оксидной пленкой, глухое отверстие H9 или развернутое сквозное отверстие H7.
Общая информация
Особенности и области применения
Сетчатая структура, заполняющая полость изогнутой рукоятки, и используемый технополимер, делают изделие очень прочным, поэтому его можно использовать при больших значениях крутящего момента.
Аксессуары по запросу
Аксессуары по запросу
Центрирующая шайба GN 184.
Другие исполнения
Специальные исполнения доступны по запросу
Кривошипные рукоятки с поперечными отверстиями в соответствии с GN 110.
