Ручки с устройством безопасности

Технополимер

Таблица (PDF)

MSP.

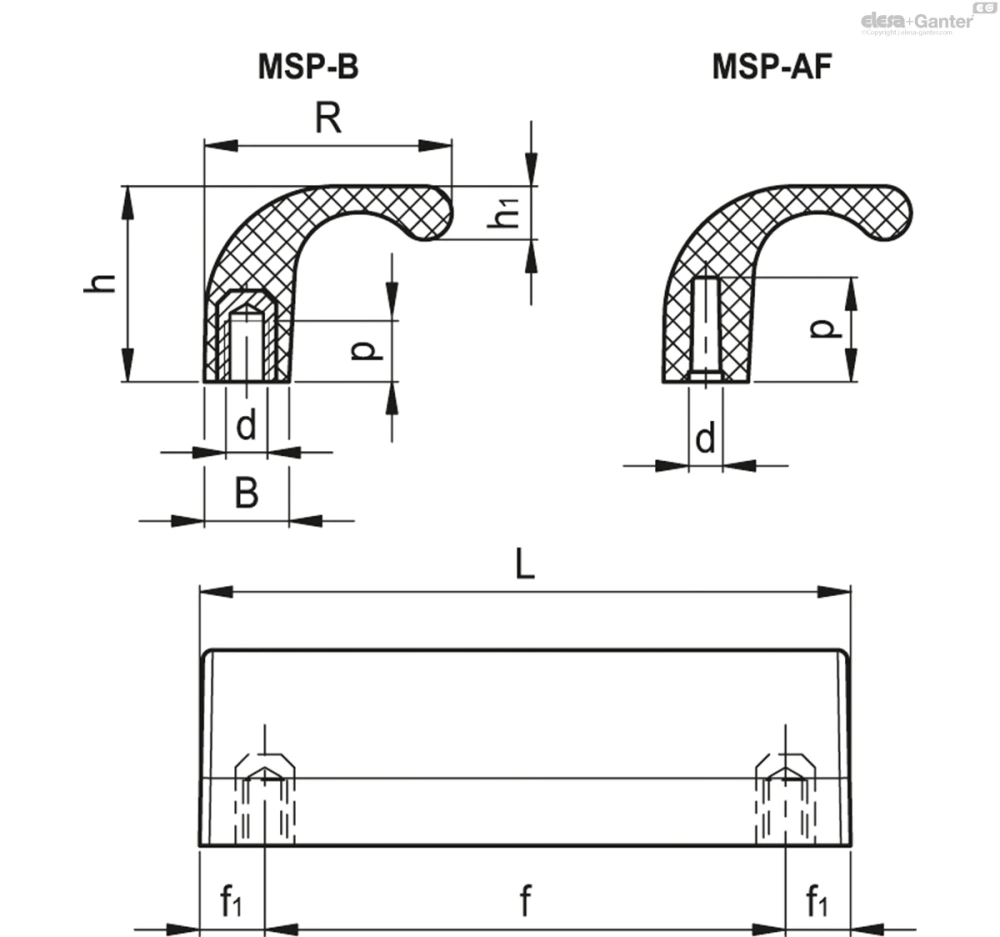

Таблица моделей — Ручки с устройством безопасности

Артикул	Описание	L	f±0.5	d	f₁	h	h₁	A	R	p	F₁[N]	F₂[N]	L₂[J]	Вес (г)	В корзину
43961	MSP.100-B M6	100	80	M6	10	30	8.7	13	38	12	3000	1900	10	56
43965	MSP.100-AF 4.8	100	80	4.5	10	30	8.7	13	38	14	700	900	7	46

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартное исполнение

MSP-B: втулка из латуни, глухое резьбовое отверстие. Установка с помощью двух винтов M6, не входят в комплект поставки.
MSP-AF: глухие отверстия для установки с помощью двух винтов-саморезов для пластиковых материалов Ø 5 (ISO 7049 UNI), не входят в комплект поставки.

Общая информация

Технические данные

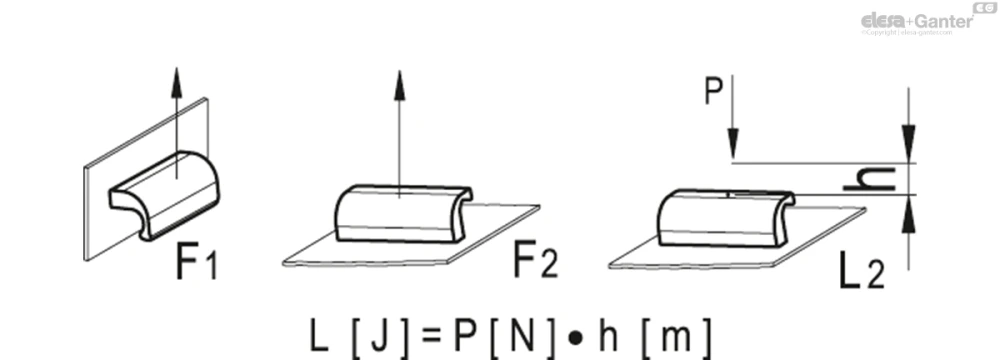

Напряжение при растяжении и прочность на удар: значения F1, F2 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
