Серия GN 430.1
GN 430.1
Выступающие ручки
Профиль ручки, алюминий, заглушки, пластик, с табличкой для надписи
Выступающие ручки
Изображения

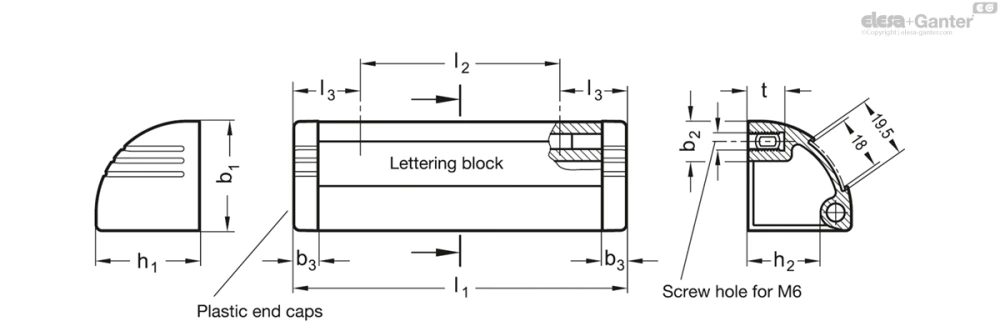

Схемы
GN 430.1
Таблица моделей — Выступающие ручки
| Артикул |
|
b1 | b2 | b3 | h1 | h2 |
|
l3 | t |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 430.1-110-EL | 110 | 36 | 13 | 8 | 34 | 24 | 66 | 22 | 12 | 83 | |
| GN 430.1-110-SW | 110 | 36 | 13 | 8 | 34 | 24 | 66 | 22 | 12 | 87 | |
| GN 430.1-130-EL | 130 | 36 | 13 | 8 | 34 | 24 | 86 | 22 | 12 | 100 | |
| GN 430.1-130-SW | 130 | 36 | 13 | 8 | 34 | 24 | 86 | 22 | 12 | 100 | |
| GN 430.1-150-EL | 150 | 36 | 13 | 8 | 34 | 24 | 106 | 22 | 12 | 119 | |
| GN 430.1-150-SW | 150 | 36 | 13 | 8 | 34 | 24 | 106 | 22 | 12 | 119 | |
| GN 430.1-200-EL | 200 | 36 | 13 | 8 | 34 | 24 | 156 | 22 | 12 | 152 | |
| GN 430.1-200-SW | 200 | 36 | 13 | 8 | 34 | 24 | 156 | 22 | 12 | 152 | |
| GN 430.1-250-EL | 250 | 36 | 13 | 8 | 34 | 24 | 206 | 22 | 12 | 189 | |
| GN 430.1-250-SW | 250 | 36 | 13 | 8 | 34 | 24 | 206 | 22 | 12 | 189 | |
| GN 430.1-300-EL | 300 | 36 | 13 | 8 | 34 | 24 | 256 | 22 | 12 | 226 | |
| GN 430.1-300-SW | 300 | 36 | 13 | 8 | 34 | 24 | 256 | 22 | 12 | 226 | |
| GN 430.1-400-EL | 400 | 36 | 13 | 8 | 34 | 24 | 356 | 22 | 12 | 308 | |
| GN 430.1-400-SW | 400 | 36 | 13 | 8 | 34 | 24 | 356 | 22 | 12 | 308 | |
| GN 430.1-500-EL | 500 | 36 | 13 | 8 | 34 | 24 | 456 | 22 | 12 | 387 | |
| GN 430.1-500-SW | 500 | 36 | 13 | 8 | 34 | 24 | 456 | 22 | 12 | 387 |
Характеристики
Алюминий
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
анодированное покрытие, естественный цвет EL
Торцы
пластик
Технополимер (полиамид PA)
чёрно-серый цвет
Табличка для надписи
Вместе со вставной канавкой поставляется:
бумажная лента 200 г/м2, ширина 19,5 мм
белая блестящая, продлевающая срок службы
жёсткая пленка ПВХ
прозрачная
Информация
Стандартные области применения для выступающих ручек с табличкой для надписи GN 430.1: шарнирные или раздвижные двери на защитных дверях и оборудовании. Они также подходят для использования в качестве ручек для ящиков.
Винтовой паз для размеров винта M6 (прессованный алюминий) обеспечивает дополнительное количество крепежных винтов в любом положении в пределах размера l2.
Нестандартные длины могут изготавливаться начиная с относительно небольших количеств.
В конструкции с табличкой для надписи заглушка при доставке установлена на одной стороне таким образом, что поставляемая бумажная/плёночная лента может быть снабжена надписью и вставлена в поставляемый паз.
Бумажная полоса может также использоваться в качестве основания для нанесения надписи шириной менее 18 мм.
По запросу
- Нестандартные длины
- отдельные бумажные ленты/плёночные ленты
Техническая информация
Пример применения
Информация по установке
- Минимальная глубина ввинчивания: 10 мм
- Макс. нагрузка (винт): 400 Н
- Макс. момент затяжки: 4 Н·м
