Серия ESP.
ESP.
Ручки с устройством безопасности
Технополимер
Ручки с устройством безопасности
Изображения

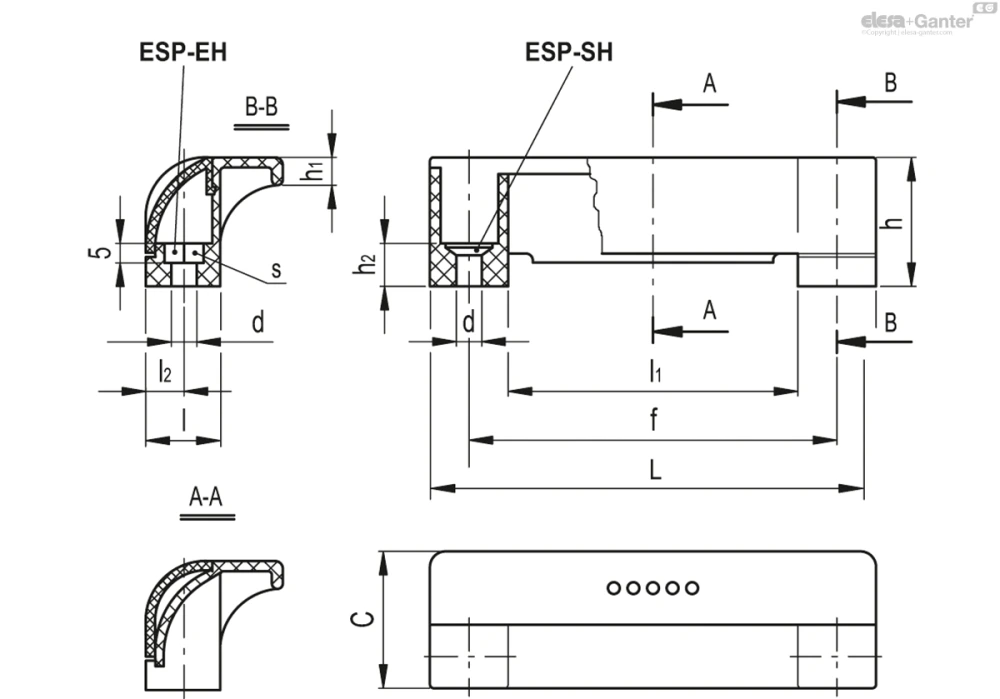

Схемы
ESP.
Таблица моделей — Ручки с устройством безопасности
| Артикул | Описание | L | f±0.5 | d |
|
h | h1 | h2 | C | l | l1 | l2 | F1[N] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 265111-C1 | ESP.110-EH-C1 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265111-C2 | ESP.110-EH-C2 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265111-C3 | ESP.110-EH-C3 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265111-C4 | ESP.110-EH-C4 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265111-C5 | ESP.110-EH-C5 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265111-C6 | ESP.110-EH-C6 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265111-C17 | ESP.110-EH-C17 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265151-C1 | ESP.110-SH-C1 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265151-C2 | ESP.110-SH-C2 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265151-C3 | ESP.110-SH-C3 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265151-C4 | ESP.110-SH-C4 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265151-C5 | ESP.110-SH-C5 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265151-C6 | ESP.110-SH-C6 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 | |
| 265151-C17 | ESP.110-SH-C17 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 30 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Крышка с резьбой
- ECO.S: tехнополимер на основе полиэстера (РВТ) в палитре цветов Elecolors, глянцевая поверхность, пресс-сборка. Входит в комплект поставки.
Доступны также как аксессуары, продающиеся отдельно (см. таблицу).
Стандартные исполнения
- ESP-EH: сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением, винтов с шестигранной головкой или стандартных контргаек.
- ESP-SH: сквозные отверстия для винтов с потайной головкой.
Общая информация
Особенности и области применения
Ручки ESP были специально разработаны для установки на защитные ограждения механизмов или системы автоматизации с двустворчатыми дверями. Специальная закрытая конструкция ручки представляет собой безопасный элемент для пальцев оператора. Кроме того, цветная крышка улучшает видимость ручки и обеспечивает соответствие требованиям заказчика.
Технические данные
Напряжение при растяжении: значение F1, указанное в таблице, было получено во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Максимальный момент затяжки для винтового узла 3 Нм.
Аксессуары
Аксессуары по запросу
- ECO.S: крышка из технополимера на основе полиэстера (PBT), цветовая палитра Elecolors, глянцевая поверхность, сборка путём плотной посадки (см. таблицу).
Вопрос о продукции
Спросите о серии ESP. — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
