Серия EWP.
EWP.
Защитные ручки с боковыми лепестками
Технополимер
Защитные ручки с боковыми лепестками
Изображения

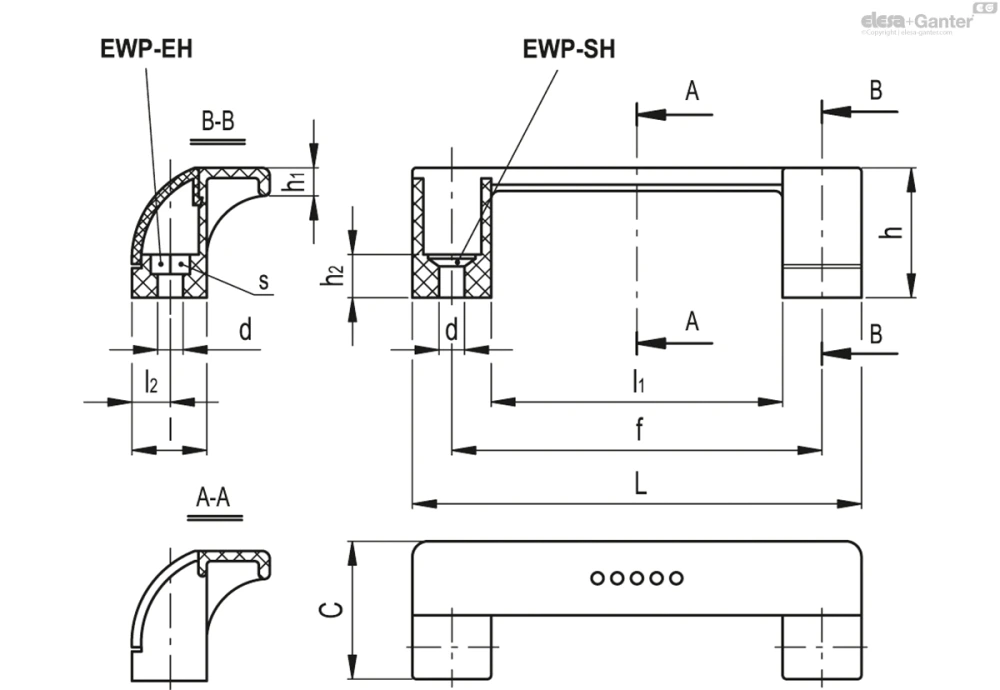

Схемы
EWP.
Таблица моделей — Защитные ручки с боковыми лепестками
| Артикул | Описание | L | f±0.5 | d |
|
h | h1 | h2 | C | l | l1 | l2 | F1[N] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 265211-C1 | EWP.110-EH-C1 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265211-C2 | EWP.110-EH-C2 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265211-C3 | EWP.110-EH-C3 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265211-C4 | EWP.110-EH-C4 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265211-C5 | EWP.110-EH-C5 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265211-C6 | EWP.110-EH-C6 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265211-C17 | EWP.110-EH-C17 | 114 | 93.5 | 6.5 | 10 | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265251-C1 | EWP.110-SH-C1 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265251-C2 | EWP.110-SH-C2 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265251-C3 | EWP.110-SH-C3 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265251-C4 | EWP.110-SH-C4 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265251-C5 | EWP.110-SH-C5 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265251-C6 | EWP.110-SH-C6 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 | |
| 265251-C17 | EWP.110-SH-C17 | 114 | 93.5 | 6.5 | - | 33 | 7 | 11 | 35 | 19 | 74 | 9.5 | 900 | 25 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Декоративные заглушки винтов
ECA.P: tехнополимер на основе полиэстера (РВТ) в палитре цветов Elecolors, глянцевая поверхность, пресс-сборка. Входит в комплект поставки.
Доступны также как аксессуары, продающиеся отдельно (см. таблицу).
Стандартные исполнения
- EWP-EH: сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением, винтов с шестигранной головкой или стандартных контргаек.
- EWP-SH: сквозные отверстия для винтов с потайной головкой.
Общая информация
Особенности и области применения
Ручки EWP. были разработаны специально для установки на защитные ограждения механизмов или системы автоматизации с одностворчатой дверью. Цветные крышки улучшают видимость ручки и обеспечивает возможность настройки продукта.
Технические данные
Напряжение при растяжении: значение F1, указанное в таблице, было получено во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Максимальный момент затяжки для винтового узла 3 Нм.
Аксессуары
Аксессуары по запросу
- ECA.P: крышки винтов из технополимера на основе полиэстера (PBT), цветовая палитра Elecolors, глянцевая отделка, сборка путём плотной посадки (см. таблицу).
