Серия GN 430
GN 430
Выступающие ручки
Профиль ручки, алюминий, заглушки, пластик
Выступающие ручки
Изображения
Схемы

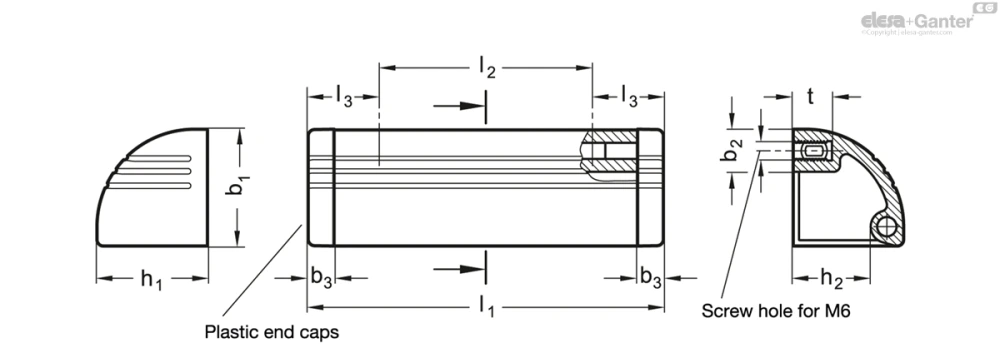

GN 430
Таблица моделей — Выступающие ручки
| Артикул |
|
b1 | b2 | b3 | h1 | h2 |
|
l3 | t |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 430-110-SW | 110 | 36 | 13 | 8 | 34 | 24 | 66 | 22 | 12 | 86 | |
| GN 430-130-SW | 130 | 36 | 13 | 8 | 34 | 24 | 86 | 22 | 12 | 101 | |
| GN 430-150-SW | 150 | 36 | 13 | 8 | 34 | 24 | 106 | 22 | 12 | 117 | |
| GN 430-200-SW | 200 | 36 | 13 | 8 | 34 | 24 | 156 | 22 | 12 | 163 | |
| GN 430-250-SW | 250 | 36 | 13 | 8 | 34 | 24 | 206 | 22 | 12 | 196 | |
| GN 430-300-SW | 300 | 36 | 13 | 8 | 34 | 24 | 256 | 22 | 12 | 233 | |
| GN 430-400-SW | 400 | 36 | 13 | 8 | 34 | 24 | 356 | 22 | 12 | 314 | |
| GN 430-500-SW | 500 | 36 | 13 | 8 | 34 | 24 | 456 | 22 | 12 | 388 | |
| GN 430-110-EL | 110 | 36 | 13 | 8 | 34 | 24 | 66 | 22 | 12 | 86 | |
| GN 430-130-EL | 130 | 36 | 13 | 8 | 34 | 24 | 86 | 22 | 12 | 101 | |
| GN 430-150-EL | 150 | 36 | 13 | 8 | 34 | 24 | 106 | 22 | 12 | 117 | |
| GN 430-200-EL | 200 | 36 | 13 | 8 | 34 | 24 | 156 | 22 | 12 | 159 | |
| GN 430-250-EL | 250 | 36 | 13 | 8 | 34 | 24 | 206 | 22 | 12 | 196 | |
| GN 430-300-EL | 300 | 36 | 13 | 8 | 34 | 24 | 256 | 22 | 12 | 233 | |
| GN 430-400-EL | 400 | 36 | 13 | 8 | 34 | 24 | 356 | 22 | 12 | 314 | |
| GN 430-500-EL | 500 | 36 | 13 | 8 | 34 | 24 | 456 | 22 | 12 | 390 |
Характеристики
Профиль ручки
Алюминий
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Анодированные, естественный цвет EL
Заглушки
Пластик, полиамид (PA)
Чёрно-серый цвет
Информация
Стандартные области применения для выступающих ручек GN 430: шарнирные или раздвижные двери на защитных дверях и оборудовании. Они также подходят для использования в качестве ручек для ящиков.
Винтовой паз для размеров винта M6 обеспечивает дополнительное количество крепёжных винтов в любом положении в пределах размера l2.
Может поставляться алюминиевый профиль любой длины, а также одинарные заглушки. Нестандартные длины могут изготавливаться начиная с относительно небольших количеств.
По запросу
- Нестандартные длины
Техническая информация
Примеры применения
Информация о креплении с винтовым пазом
Благодаря винтовому пазу, который проходит по всей длине, любое количество винтов со стандартной резьбой M6 может устанавливаться в любом месте в пределах зоны винта l2. Учтите следующие ориентировочные величины:
- Минимальная глубина ввинчивания: 10 мм
- Макс. нагрузка (винт): 400 Н
- Макс. момент затяжки: 4 Н·м
