Вставки дверной ручки

Технополимер

Таблица (PDF)

MFT

Таблица моделей — Вставки дверной ручки

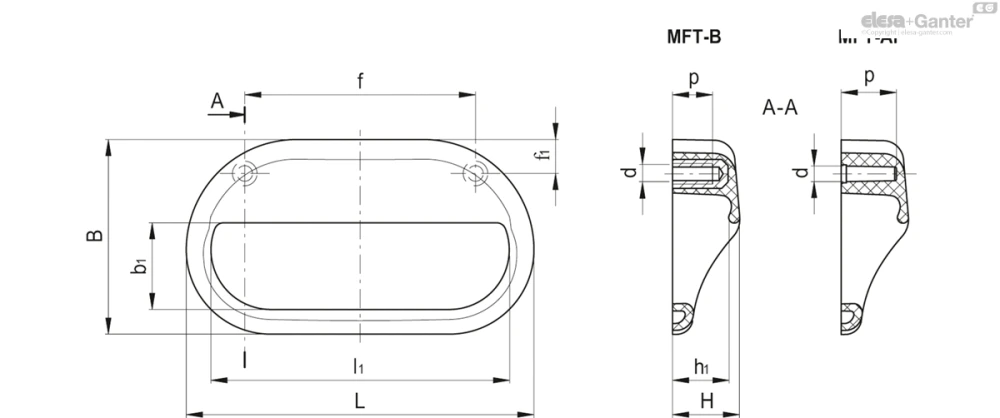

Артикул	Описание	L	f±0.5	d	f₁	H	h₁	A	b₁	l₁	p	F₁[N]	F₂[N]	L₂[J]	Вес (г)	В корзину
43941	MFT.110-B M5	108	71	M5	11	20.5	17.5	60	26.5	91	12	2400	1400	6	38
43945	MFT.110-AF 4,8	108	71	4.5	11	20.5	17.5	60	26.5	91	15.5	1600	1300	6	33

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Стандартное исполнение

MFT-B: втулка из латуни, глухие резьбовые отверстия. Установка с помощью двух винтов M5, не входят в комплект поставки.
MFT-AF: глухие отверстия для установки с помощью двух винтов-саморезов для пластиковых материалов Ø 5 (ISO 7049 UNI), не входят в комплект поставки.

Общая информация

Технические данные

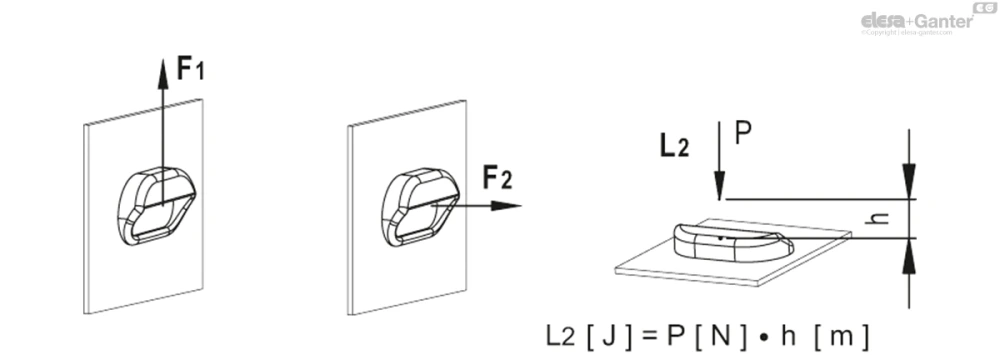

Напряжение при растяжении и прочность на удар: значения F1, F2 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
