Серия MF.

MF-N

Ручки рычажного типа

Технополимер

Цилиндрическое или квадратное отверстие

Таблица (PDF)

Исполнения серии MF.

MF-B

Ручки рычажного типа

Технополимер

MF-N

Ручки рычажного типа

Технополимер

MF-p

Ручки рычажного типа

Технополимер

MF-N

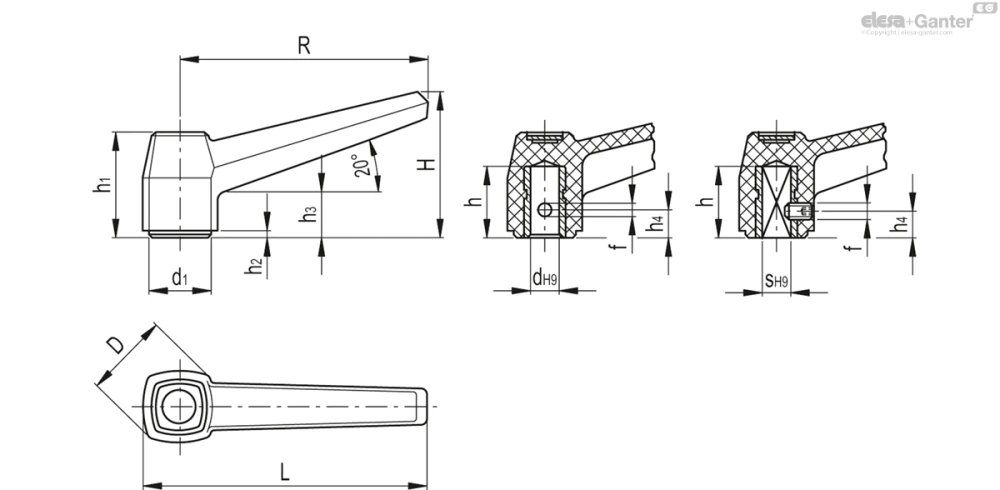

Таблица моделей — Ручки рычажного типа

Артикул	Описание	R	dH₉	sH₉	L	D	H	h	h₁	h₂	h₃	h₄	d₁	f	Вес (г)
39011-R-C3	MF.40 N-5x5-C3	42	-	5	50	18	27	15	22	1.8	9	7	11.5	M4	10
39021-R-C3	MF.40 N-6-C3	42	6	-	50	18	27	15	22	1.8	9	7	11.5	3	10
39121-R-C3	MF.63 N-6x6-C3	63	-	6	73	23	37	20	27	2	11	8	14.5	M4	20
39131-R-C3	MF.63 N-8-C3	63	8	-	73	23	37	20	27	2	11	8	14.5	4	20
39221-R-C3	MF.80 N-8x8-C3	80	-	8	92	28	47	25	34	2.2	14	9	18.5	M5	34
39231-R-C3	MF.80 N-10-C3	80	10	-	92	28	47	25	34	2.2	14	9	18.5	4	35
39316-R-C3	MF.100 N-8x8-C3	100	-	8	115	35	57	30	40	2.4	16	10	23.5	M5	57
39321-R-C3	MF.100 N-10x10-C3	100	-	10	115	35	57	30	40	2.4	16	10	23.5	M5	59
39331-R-C3	MF.100 N-12-C3	100	12	-	115	35	57	30	40	2.4	16	10	23.5	5	66

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Полипропилен, основанный на технополимере (РР), серый цвет RAL 7035, матовая поверхность.

цилиндрическое глухое отверстие, латунная вставка и поперечное отверстие под фиксацию резьбовым стержнем.

глухое отверстие квадратного сечения с латунной вставкой и поперечным установочным винтом UNI 5929-85 с шестигранным шлицем без головки и с углублением в торце.
