Серия MF.
MF-B
Ручки рычажного типа
Технополимер
Латунная втулка, резьбовое отверстие
Исполнения серии MF.
Изображения

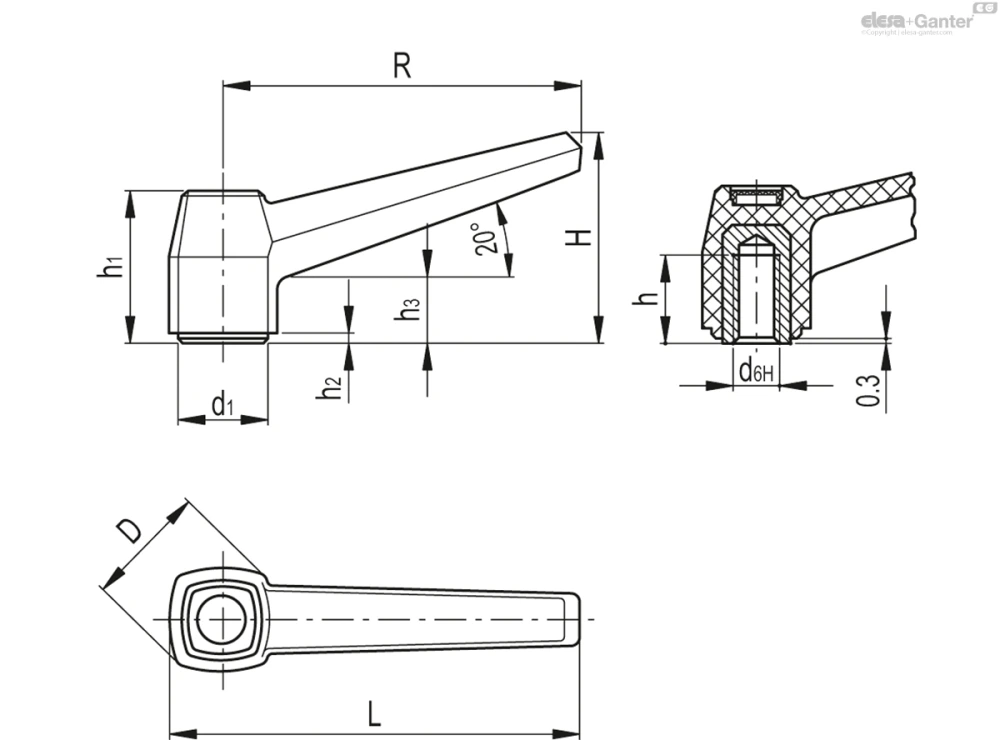

Схемы
MF-B
Таблица моделей — Ручки рычажного типа
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 39041-R-C3 | MF.40 B-M5-C3 | 42 | M5 | 50 | 18 | 27 | 10 | 22 | 1.8 | 9 | 11.5 | 11 | |
| 39001-R-C3 | MF.40 B-M6-C3 | 42 | M6 | 50 | 18 | 27 | 12 | 22 | 1.8 | 9 | 11.5 | 11 | |
| 39111-R-C3 | MF.63 B-M8-C3 | 63 | M8 | 73 | 23 | 37 | 13 | 27 | 2 | 11 | 14.5 | 22 | |
| 39211-R-C3 | MF.80 B-M10-C3 | 80 | M10 | 92 | 28 | 47 | 17 | 34 | 2.2 | 14 | 18.5 | 37 | |
| 39311-R-C3 | MF.100 B-M12-C3 | 100 | M12 | 115 | 35 | 57 | 20 | 40 | 2.4 | 16 | 23.5 | 65 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Колпачок
Полипропилен, основанный на технополимере (РР), серый цвет RAL 7035, матовая поверхность.
Стандартные исполнения
- MF-B: втулка из латуни с глухим резьбовым отверстием.

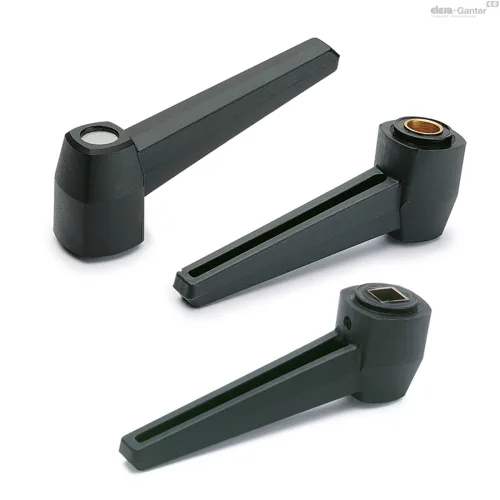

- MF-N:
- цилиндрическое глухое отверстие, латунная вставка и поперечное отверстие под фиксацию резьбовым стержнем.
- глухое отверстие квадратного сечения с латунной вставкой и поперечным установочным винтом UNI 5929-85 с шестигранным шлицем без головки и с углублением в торце.
- MF-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
