Серия M.1053-P

M.1053-P-AN-GR

Выносные трубчатые ручки

С регулируемыми стержнями ручки, технополимер и алюминий

Анодированная алюминиевая трубка, стержни для ручки серого цвета.

Таблица (PDF)

Исполнения серии M.1053-P

M.1053-P-AN-BK

Выносные трубчатые ручки

С регулируемыми стержнями ручки, технополимер и алюминий

M.1053-P-AN-GR

Выносные трубчатые ручки

С регулируемыми стержнями ручки, технополимер и алюминий

M.1053-P-EP

Выносные трубчатые ручки

С регулируемыми стержнями ручки, технополимер и алюминий

M.1053-P-AN-GR

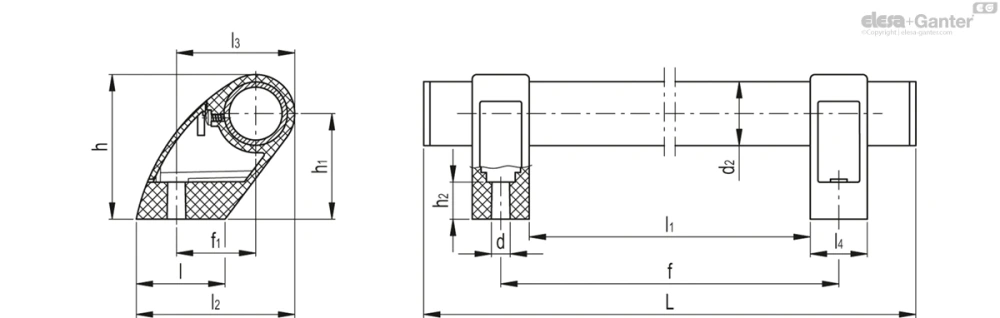

Таблица моделей — Выносные трубчатые ручки

Артикул	Описание	d₂	fmax.±1	f₁	L	d	h	h₁	h₂	l	l₁ max.	l₂	l₃	l₄	F₁*[N]	F₁#[N]	F₂*[N]	F₂#[N]	Вес (г)
36905	M.1053 P/30-295-AN-GR	30	295	37.5	324	8.5	68.5	50	17.5	42	268	75	56	27	1850	3400	2500	4000	231
36915	M.1053 P/30-345-AN-GR	30	345	37.5	374	8.5	68.5	50	17.5	42	318	75	56	27	1650	3150	2000	3300	249
36925	M.1053 P/30-395-AN-GR	30	395	37.5	424	8.5	68.5	50	17.5	42	368	75	56	27	1450	2600	1900	3000	266
36935	M.1053 P/30-495-AN-GR	30	495	37.5	524	8.5	68.5	50	17.5	42	468	75	56	27	1300	2000	1500	1900	301
36945	M.1053 P/30-595-AN-GR	30	595	37.5	624	8.5	68.5	50	17.5	42	568	75	56	27	1100	1900	1200	1800	336
36955	M.1053 P/30-695-AN-GR	30	695	37.5	724	8.5	68.5	50	17.5	42	668	75	56	27	1000	1600	1100	1500	371

3D-модель Технические данные (PDF)

Основные характеристики

Стержни для сквозных ручек

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Для предотвращения вращения трубки вверните до упора винт-саморез ø 3,9 x 6,5, расположенный внутри стержня ручки.

Заглушки

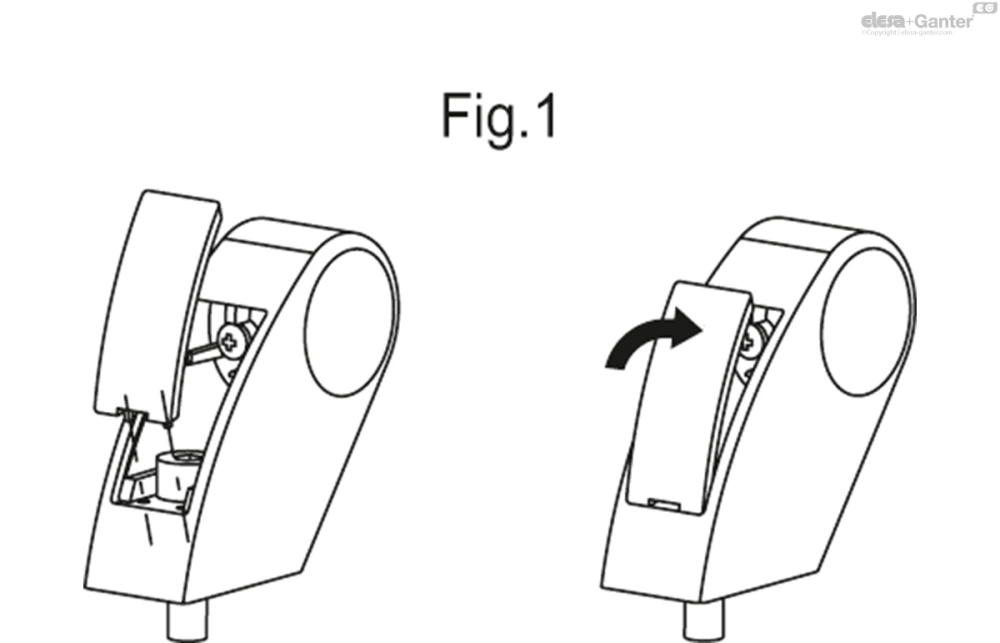

ECS.T: технополимер на основе полиамида (PA), в цветах, указанных для стандартных вариантов исполнения, сборка путём плотной посадки (рис.1). Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Заглушки

Технополимер на основе полиамида (PA), матовая отделка.

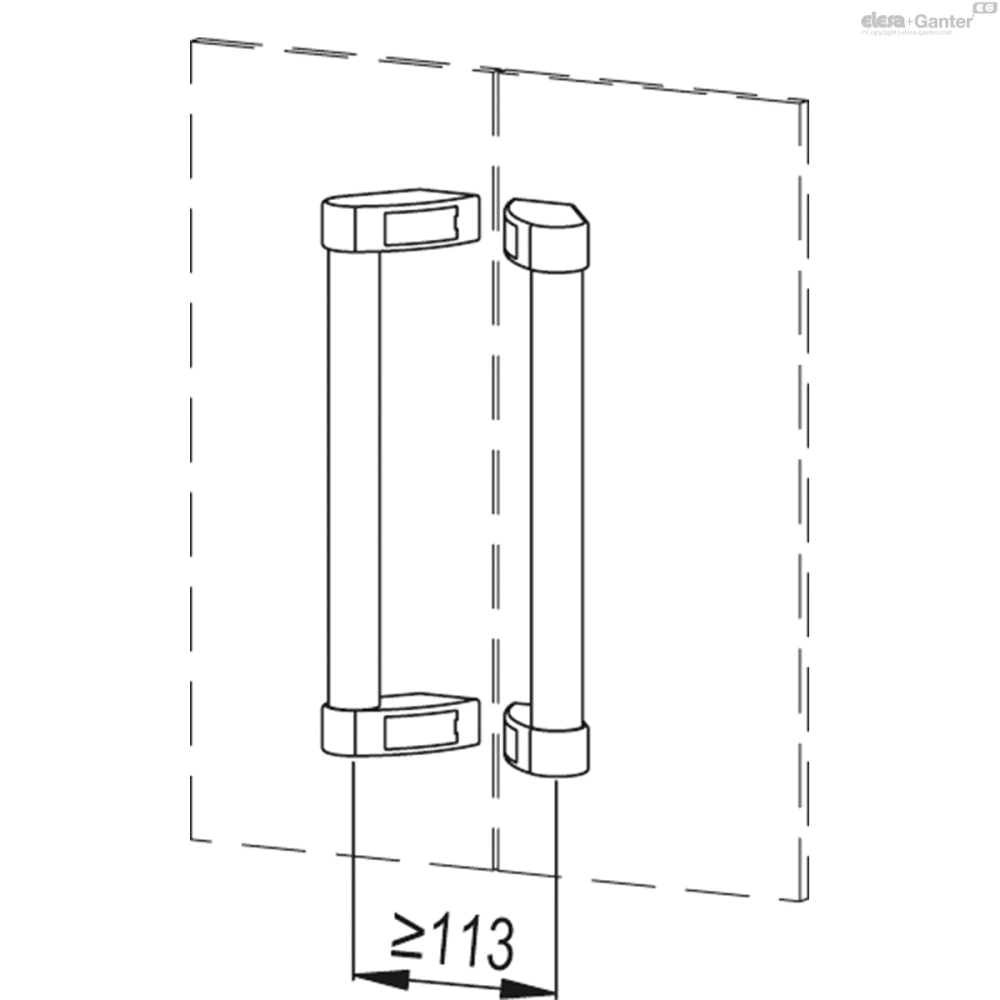

Монтаж

Сквозное отверстие для крепления с внешней или обратной стороны с помощью винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных гаек.

Стандартные исполнения

M.1053-P-EP: алюминиевая трубка, покрытие из эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром. Стержни для ручки и заглушки – чёрного цвета RAL 9005 (C9).

M.1053-P-AN-BK: анодированная алюминиевая трубка, естественный цвет, стержни для ручки и заглушки – чёрного цвета RAL 9005 (C9).

M.1053-P-AN-GR: анодированная алюминиевая трубка, естественный цвет, стержни для ручки и заглушки – серого цвета RAL 7031 (C31).

Общая информация

Технические данные

Трубчатые ручки характеризуются настройкой стержня ручки, который регулируется на трубке с помощью установочного винта.

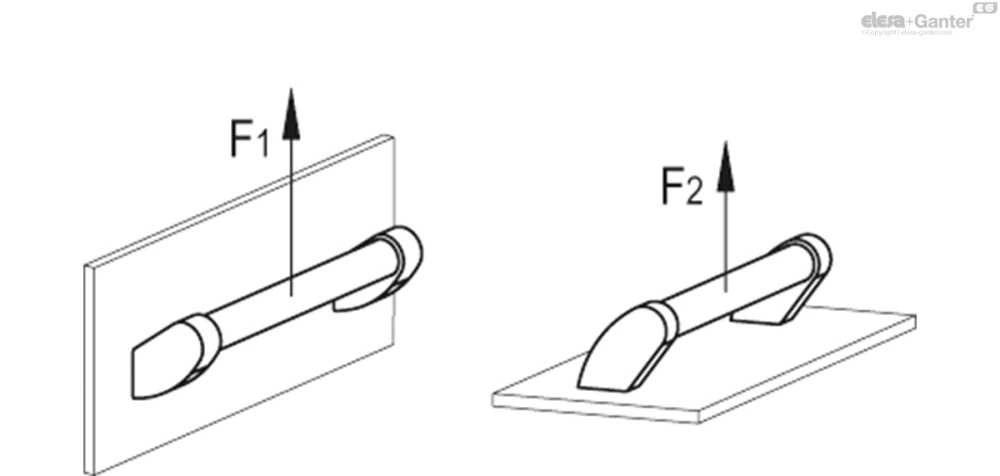

Напряжение при растяжении: значения F, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Другие исполнения

Специальные исполнения доступны по запросу

Различные варианты длины.

Аксессуары

Аксессуары по запросу

ECS.T: заглушки из технополимера на основе полиамида (PA), чёрный цвет (C9) RAL 9005, серый цвет (C31) RAL 7031, матовая поверхность, сборка путём плотной посадки. Для больших объёмов может поставляться в других цветах.
