Серия M.1053

M.1053-AN-BK

Выносные трубчатые ручки

Технополимер и алюминий

Анодированная алюминиевая трубка, стержни для ручки чёрного цвета

Таблица (PDF)

Исполнения серии M.1053

M.1053-AN-BK

Выносные трубчатые ручки

Технополимер и алюминий

M.1053-AN-GR

Выносные трубчатые ручки

Технополимер и алюминий

M.1053-EP

Выносные трубчатые ручки

Технополимер и алюминий

M.1053-AN-BK

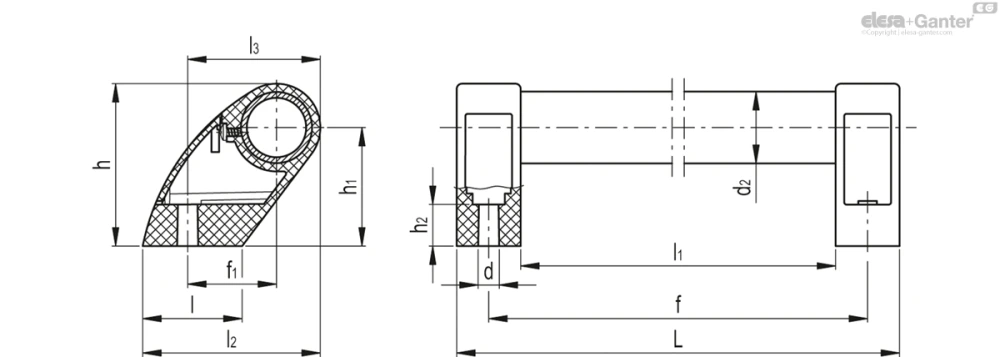

Таблица моделей — Выносные трубчатые ручки

Артикул	Описание	d₂	f±1	f₁	L	d	h	h₁	h₂	l	l₁	l₂	l₃	F₁*[N]	F₁#[N]	F₂*[N]	F₂#[N]	Вес (г)
36803	M.1053/30-300-AN-BK	30	300	37.5	327	8.5	68.5	50	17.5	42	273	75	56	1850	3400	2500	4000	262
36813	M.1053/30-350-AN-BK	30	350	37.5	377	8.5	68.5	50	17.5	42	323	75	56	1650	3150	2000	3300	283
36823	M.1053/30-400-AN-BK	30	400	37.5	427	8.5	68.5	50	17.5	42	373	75	56	1450	2600	1900	3000	312
36833	M.1053/30-500-AN-BK	30	500	37.5	527	8.5	68.5	50	17.5	42	473	75	56	1300	2000	1500	1900	338
36843	M.1053/30-600-AN-BK	30	600	37.5	627	8.5	68.5	50	17.5	42	573	75	56	1100	1900	1200	1800	397
36853	M.1053/30-700-AN-BK	30	700	37.5	727	8.5	68.5	50	17.5	42	673	75	56	1000	1600	1100	1500	419

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Для предотвращения вращения трубки вверните до упора винт-саморез ø 3,9 x 6,5, расположенный внутри стержня ручки.

Заглушки

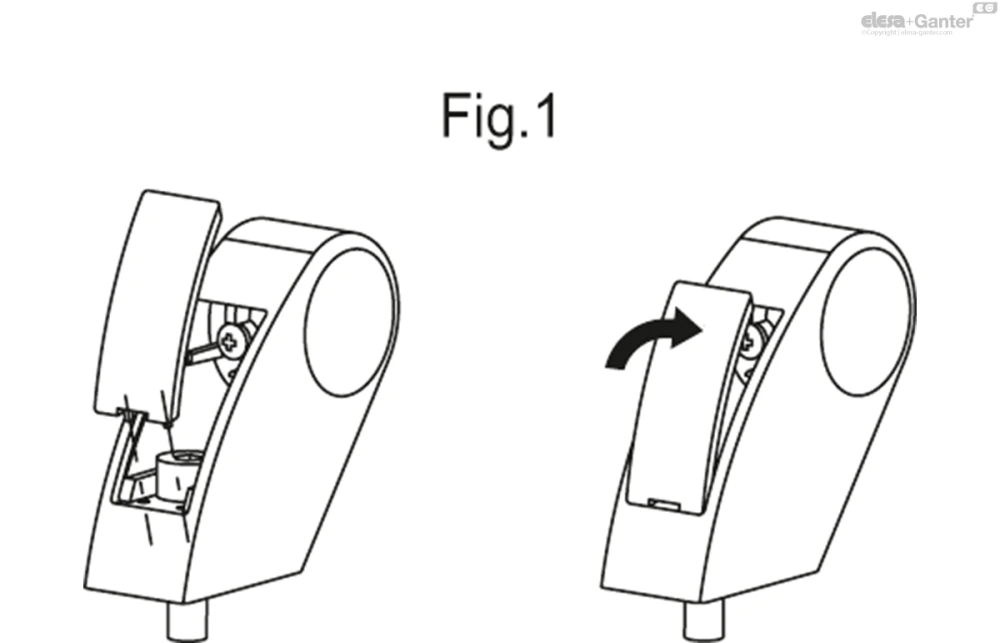

ECS.T: технополимер на основе полиамида (PA), в цветах, указанных для стандартных вариантов исполнения, сборка путём плотной посадки (рис.1). Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

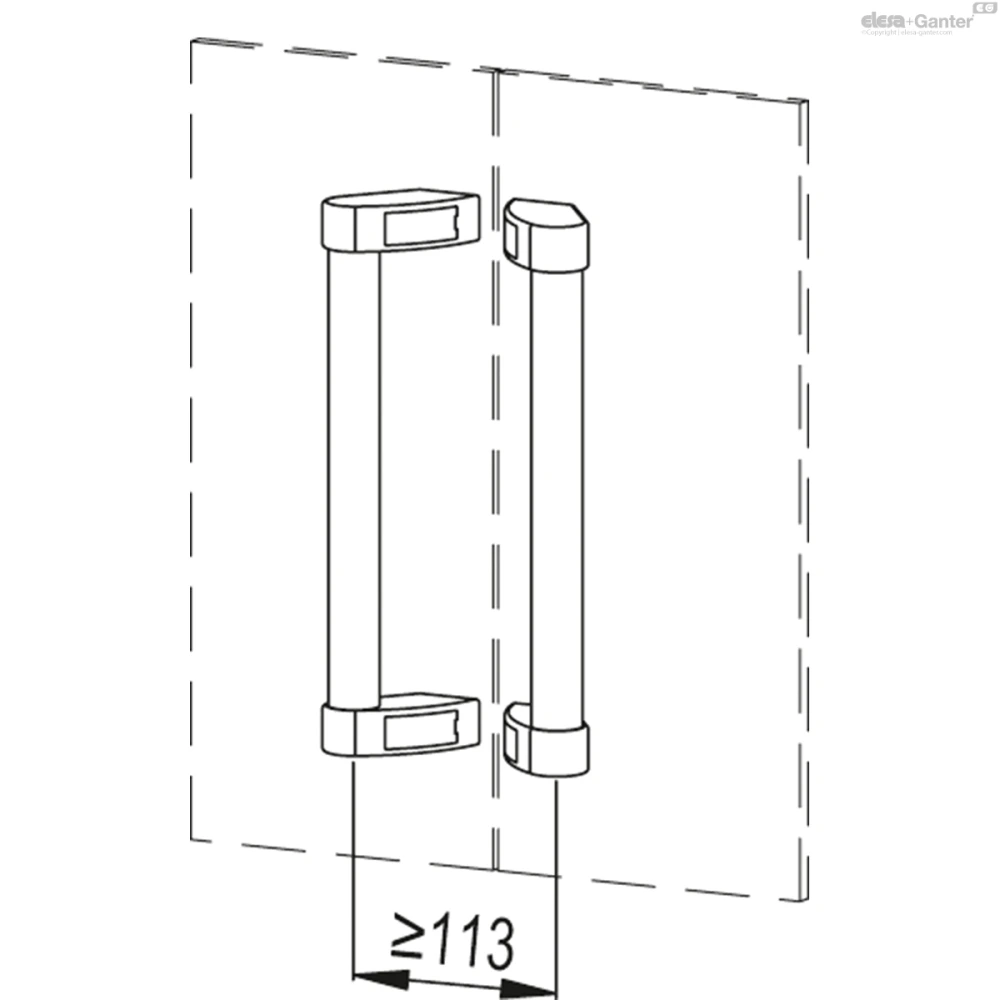

Монтаж

Сквозное отверстие для крепления с внешней или обратной стороны с помощью винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных гаек.

Стандартные исполнения

M.1053-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром. Стержни для ручки и заглушки – чёрного цвета RAL 9005 (C9).

M.1053-AN-BK: анодированная алюминиевая трубка, естественный цвет, стержни для ручки и заглушки – чёрного цвета RAL 9005 (C9).

M.1053-AN-GR: анодированная алюминиевая трубка, естественный цвет, стержни для ручки и заглушки – серого цвета RAL 7031 (C31).

Общая информация

Технические данные

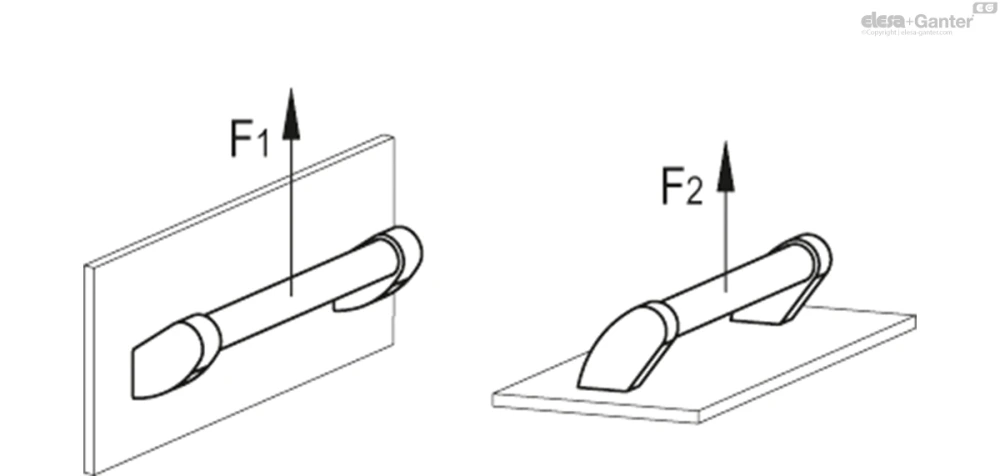

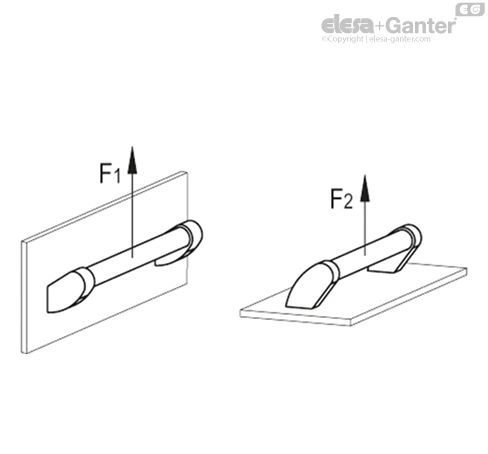

Напряжение при растяжении: значения F, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Другие исполнения

Специальные исполнения доступны по запросу

Различные варианты длины.

Аксессуары

Аксессуары по запросу

ESC.T: заглушки из технополимера на основе полиамида (PA), чёрный цвет (C9) RAL 9005, серый цвет (C31) RAL 7031, матовая поверхность, сборка путём плотной посадки. Для больших объёмов может поставляться в других цветах.
