Серия M.1043-SCM-SST

M.1043-SCM-SST

Трубчатые ручки с промежуточным стержнем

Технополимер и нержавеющая сталь

Передний монтаж

Таблица (PDF)

Исполнения серии M.1043-SCM-SST

M.1043-SCM-BM-SST

Трубчатые ручки с промежуточным стержнем

Технополимер и нержавеющая сталь

M.1043-SCM-SST

Трубчатые ручки с промежуточным стержнем

Технополимер и нержавеющая сталь

M.1043-SCM-SST

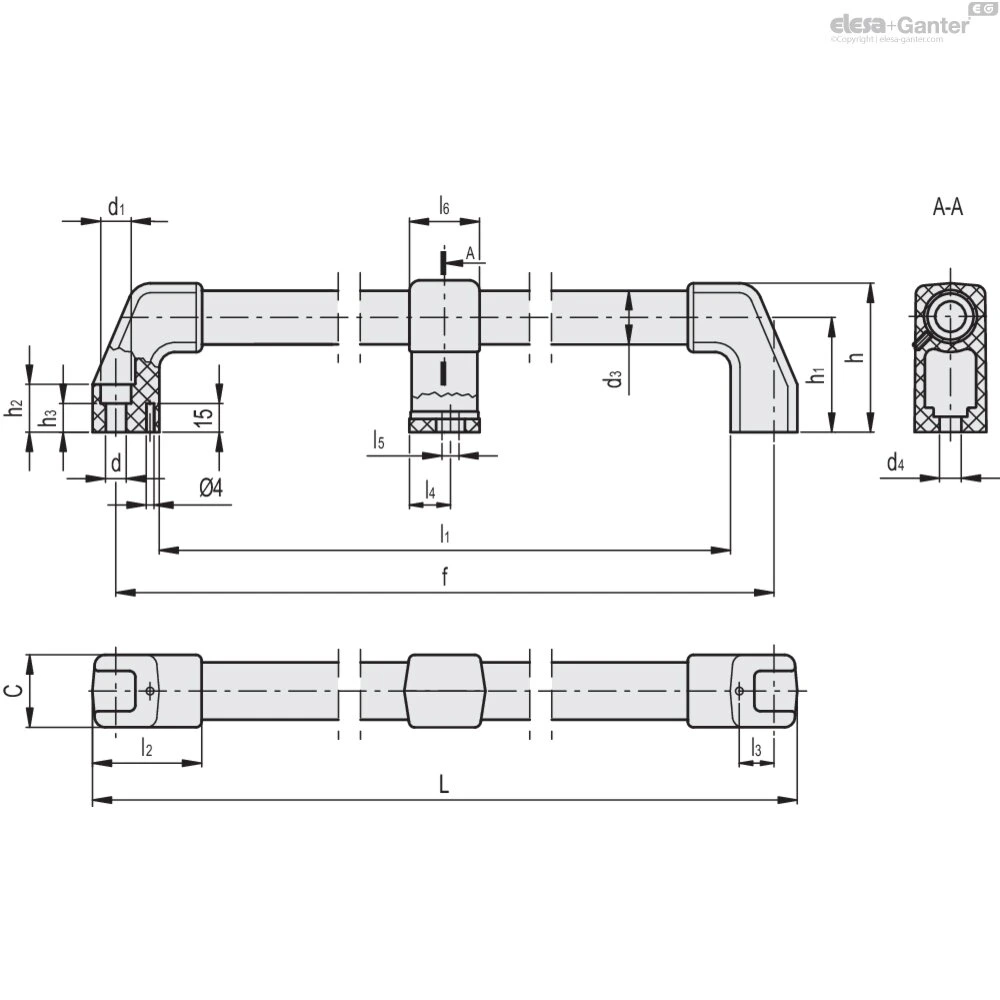

Таблица моделей — Трубчатые ручки с промежуточным стержнем

Артикул	Описание	d₃	f±1	L	d	d₁	d₄	h	h₁	h₂	h₃	l₁	l₂	l₃	l₄	l₅	l₆	C	F₂*[N]	F₂#[N]	Вес (г)
37042-R	M.1043/20-700-SST-SCM	20	700	720	8.5	13.5	8.5	58	45	18	9.5	662	47	13	15	12.5±4	30	28	-	4000	444
37052-R	M.1043/30-700-SST-SCM	30	700	724	10.5	16	10.5	78	60	25	15	654	57	18	22	13±5	36	38	-	7500	444
37062-R	M.1043/30-1000-SST-SCM	30	1000	1024	10.5	16	10.5	78	60	25	15	954	57	18	22	13±5	36	38	-	6100	623

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Поставляется в собранном виде. Подсоединение стержня ручки к трубке позволяет избежать вращения трубки.

Промежуточный стержень

Армированный стекловолокном технополимер на основе полиамида (PА), чёрный цвет, матовая отделка. Поставляется в собранном виде.

Винт без головки с шестигранным углублением для крепления опоры к трубке из нержавеющей стали AISI 304.

Сквозное отверстие с пазом для винтов с цилиндрической или шестигранной головкой.

Трубка

Нержавеющая сталь AISI 304.

Стандартные исполнения

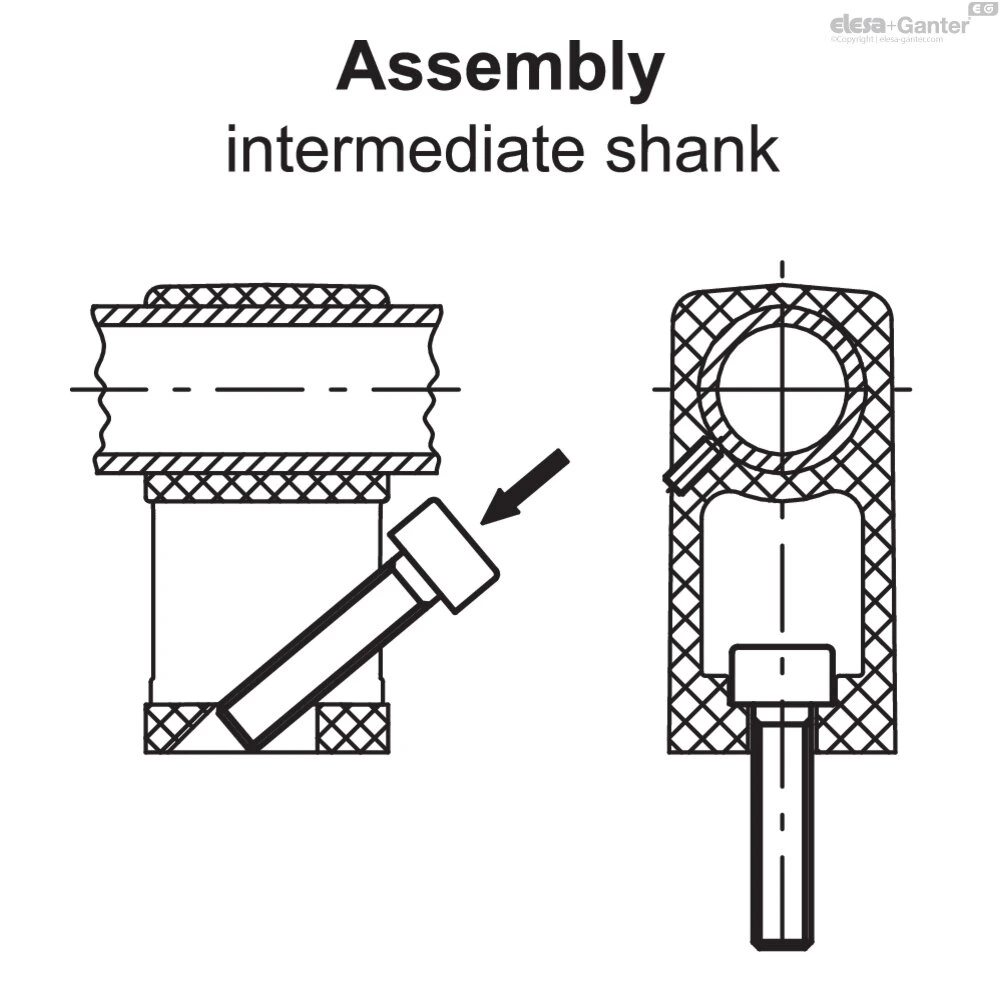

M.1043-SCM-SST: сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением.

M.1043-SCM-BM-SST: втулки из латуни, глухие резьбовые отверстия.

Общая информация

Технические данные

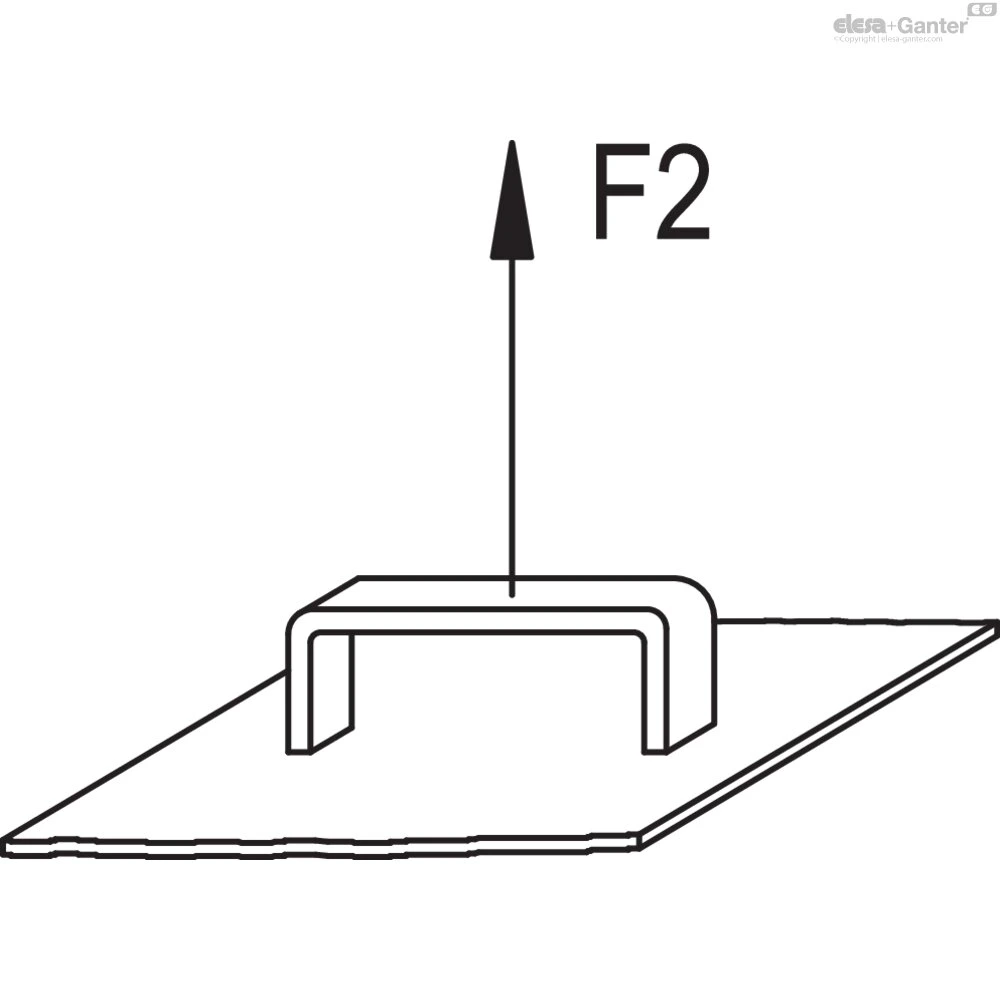

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
