Серия M.1043-SCM
M.1043-SCM-BM-EP
Трубчатые ручки с промежуточным стержнем
Технополимер и алюминий
Алюминиевая трубка с покрытием из эпоксидной смолы внутренней монтаж
Исполнения серии M.1043-SCM
M.1043-SCM-AN
Трубчатые ручки с промежуточным стержнем
Технополимер и алюминий
M.1043-SCM-BM-AN
Трубчатые ручки с промежуточным стержнем
Технополимер и алюминий
M.1043-SCM-BM-EP
Трубчатые ручки с промежуточным стержнем
Технополимер и алюминий
M.1043-SCM-EP
Трубчатые ручки с промежуточным стержнем
Технополимер и алюминий
Изображения
Схемы
M.1043-SCM-BM-EP

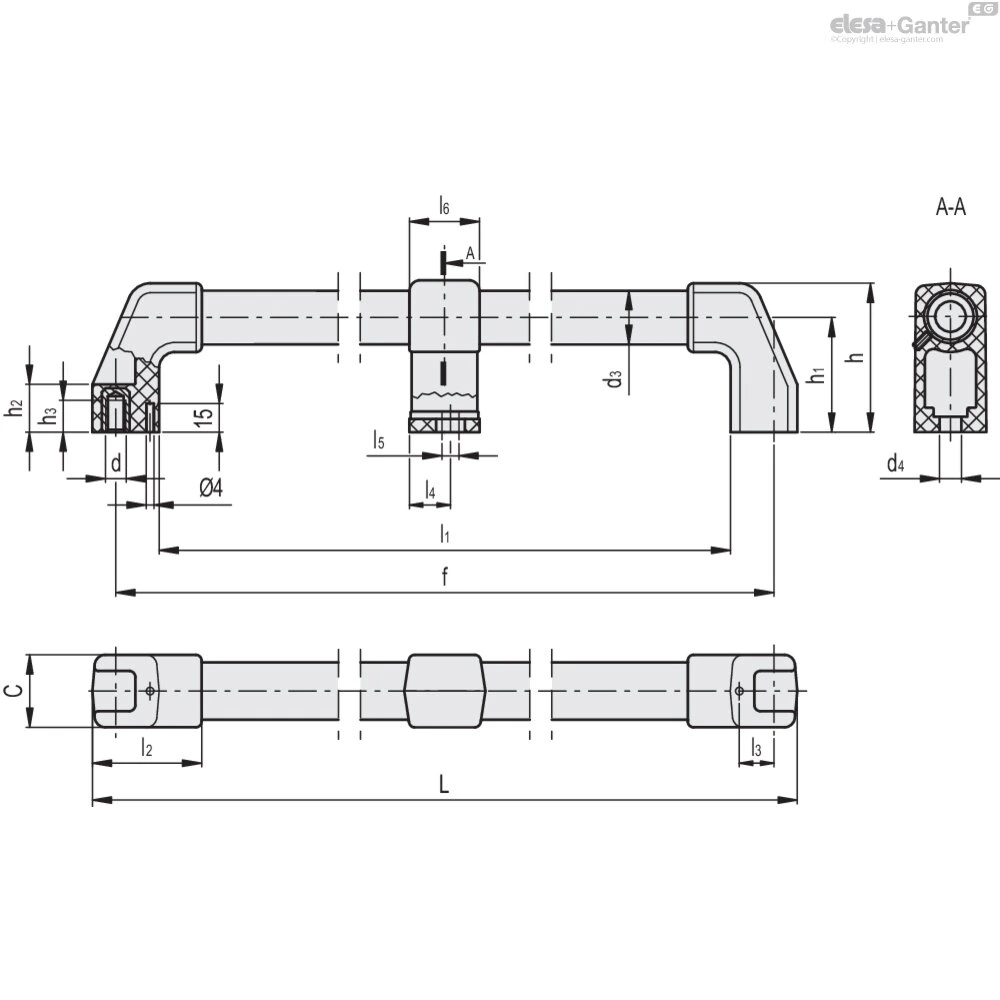

Таблица моделей — Трубчатые ручки с промежуточным стержнем
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 37045-R | M.1043 BM/20-700-EP-SCM | 20 | 700 | 720 | M8 | 8.5 | 58 | 45 | 18 | 10 | 662 | 47 | 13 | 15 | 12.5±4 | 30 | 28 | 1900 | 2500 | 444 | |
| 37055-R | M.1043 BM/30-700-EP-SCM | 30 | 700 | 724 | M10 | 10.5 | 78 | 60 | 25 | 17 | 654 | 57 | 18 | 22 | 13±5 | 36 | 38 | 4200 | 4500 | 444 | |
| 37065-R | M.1043 BM/30-1000-EP-SCM | 30 | 1000 | 754 | M10 | 10.5 | 78 | 60 | 25 | 17 | 954 | 57 | 18 | 22 | 13±5 | 36 | 38 | 2800 | 3600 | 623 |
Основные характеристики
Кронштейны ручки
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Поставляется в собранном виде. Подсоединение стержня ручки к трубке позволяет избежать вращения трубки.

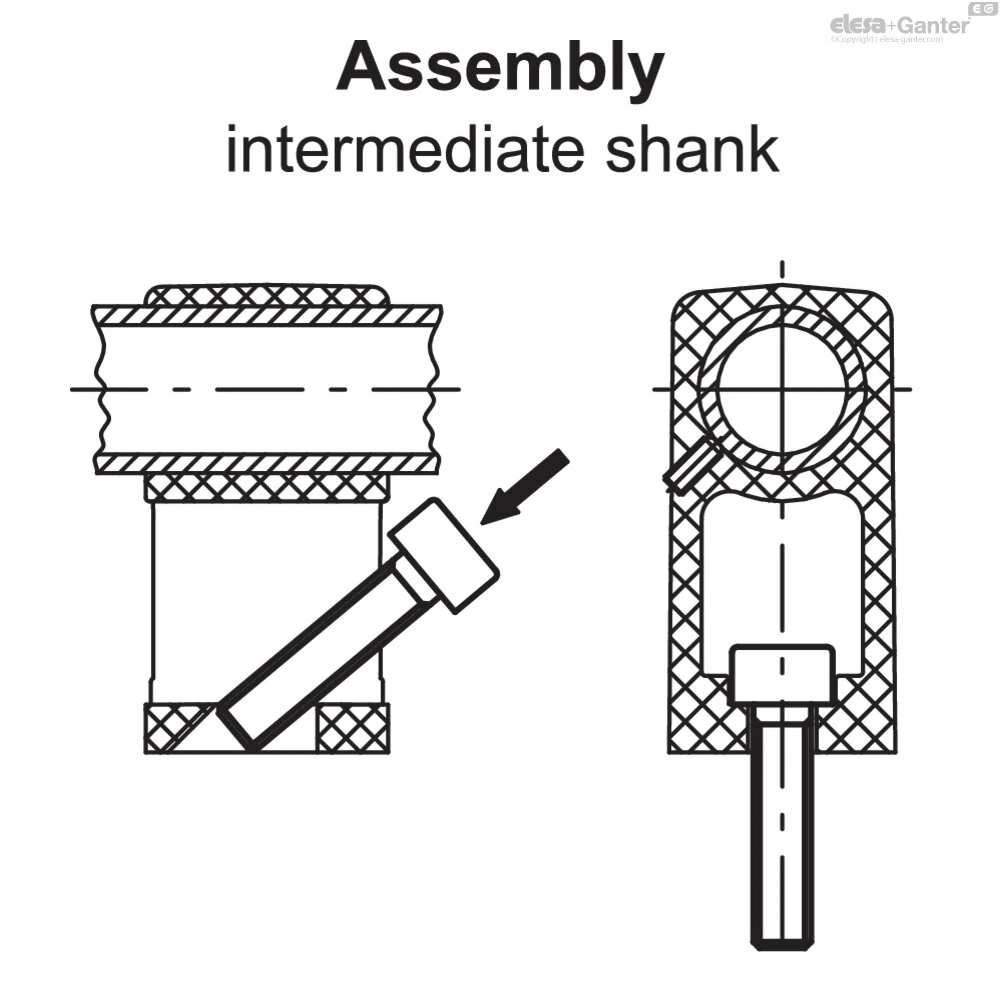

Промежуточный стержень
Армированный стекловолокном технополимер на основе полиамида (PА), чёрный цвет, матовая отделка. Поставляется в собранном виде.
Винт без головки с шестигранным углублением для крепления опоры к трубке из нержавеющей стали AISI 304.
Сквозное отверстие с пазом для винтов с цилиндрической или шестигранной головкой.
Стандартные исполнения
Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.
- M.1043-SCM-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром.
- M.1043-SCM-AN: анодированная алюминиевая трубка, естественный цвет.
Втулки из латуни, резьбовые глухие отверстия.
- M.1043-SCM-BM-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром.
- M.1043-SCM-BM-AN: анодированная алюминиевая трубка, естественный цвет.
Общая информация
Технические данные

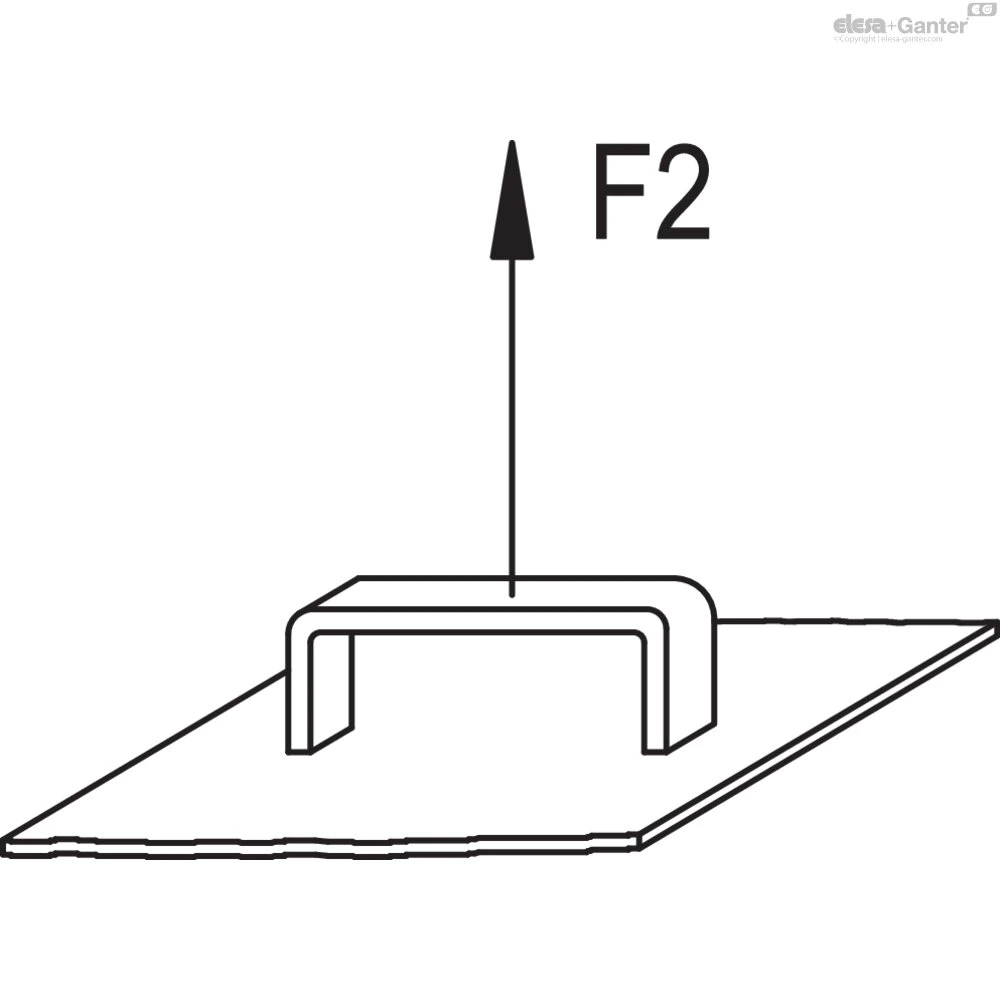

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
