Серия M.1043-HEI
37786
M.1043/30-700-HEI
Трубчатые ручки для электрической изоляции
Технополимер и полиэстер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
37786

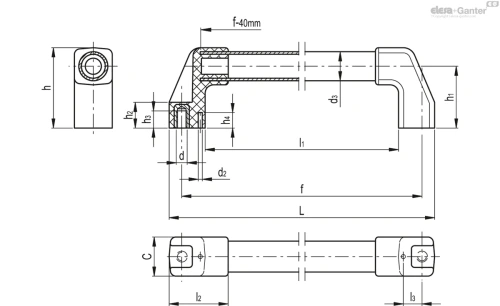

Технические характеристики — Трубчатые ручки для электрической изоляции
- d3
- 30
- f±1
- 700
- L
- 724
- d
- M10
- h
- 78
- h1
- 60
- h2
- 25
- h3
- 17
- h4
- 15
- l1
- 654
- l2
- 57
- l3
- 18
- d2
- 4
- C
- 38
- F2*[N]
- 2000
- F2#[N]
- 3500
- Weight (in g)
- 630
- Вес (г)
- 630
Основные характеристики
Кронштейны ручки
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Поставляется в собранном виде. Углубление для размещения трубки в стержне имеет форму, предотвращающую её вращение.
Трубка
Полиэстер, армированный стекловолокном, чёрный цвет, высокое удельное сопротивление. Высокая стойкость к износу, царапинам и реагентам.
Монтаж
Крепление с обратной стороны с помощью винтов M10.
Две установочные шпильки (устанавливаются во время сборки) обеспечивают точное расположение.
Механические и диэлектрические характеристики
Механические и диэлектрические характеристики
Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
В следующей таблице указаны основные диэлектрические характеристики трубки.
| Диэлектрические свойства трубки | |
|---|---|
| Объёмное удельное сопротивление | 1010 ÷ 1015 [Ω *cm] |
| Поверхностное удельное сопротивление | 1010 ÷ 1013 [Ω*] (согласно стандарту IEC93) |
| Удельное сопротивление диэлектрика | 8 [KV/mm] |
| Сравнительный показатель пробоя | > 600 (V) |
| Диэлектрическая постоянная | 5 |
Аксессуары
Аксессуары по запросу
- DS-M.1043: распорные втулки для бокового стержня с соединением для трубки Ø30, выполненные из технополимера на основе полиамида (PA) и предназначенные для увеличения расстояния между ручкой и пригоночной поверхностью (см. таблицу).

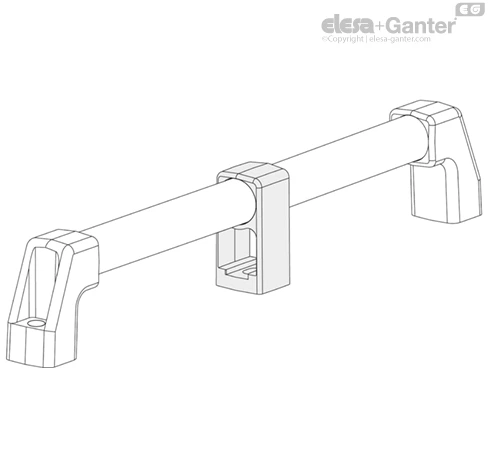

- SCM.: промежуточный стержень для трубки Ø20 и для трубки Ø30, из технополимера на основе полиэстера (PBT), чёрный цвет, матовая отделка. Рекомендуется для трубки длиннее 700 мм (см. таблицу).
