Трубчатые ручки для электрической изоляции

Технополимер и полиэстер

Таблица (PDF)

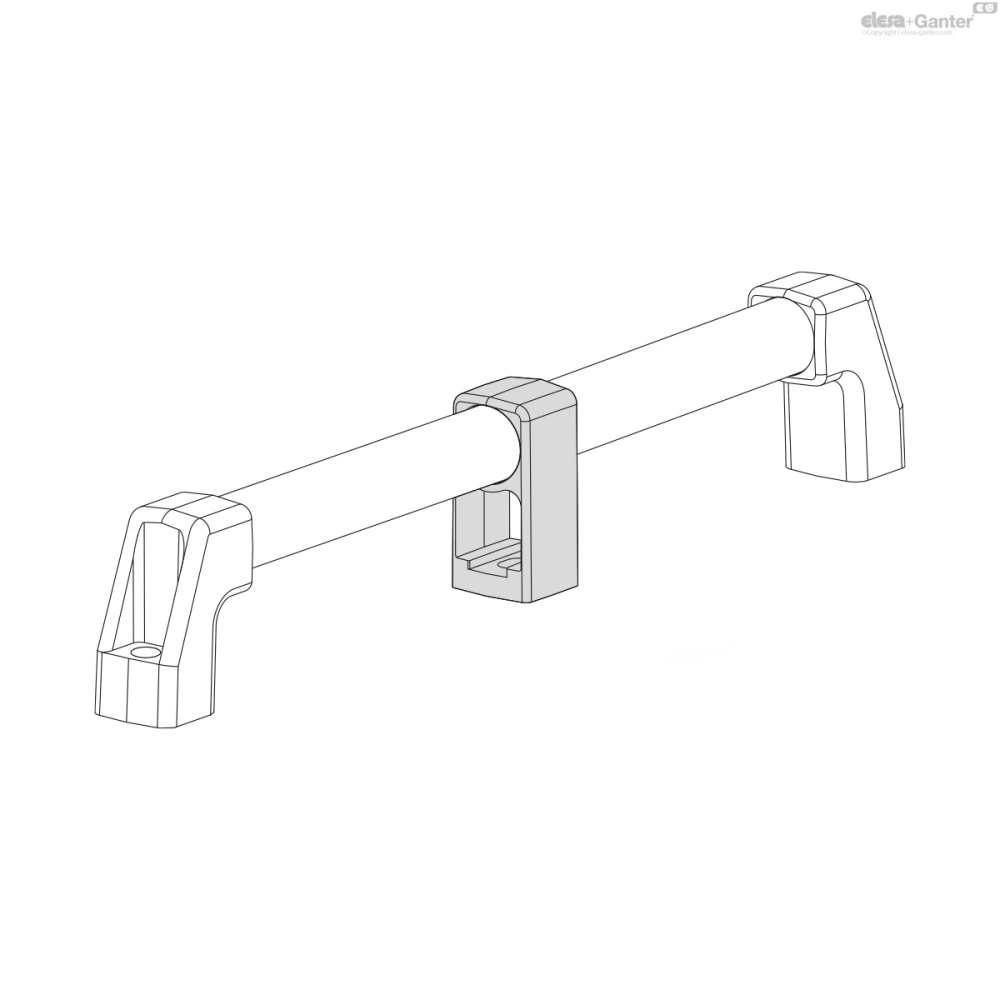

M.1043-HEI — Трубчатые ручки для электрической изоляции

M.1043-HEI

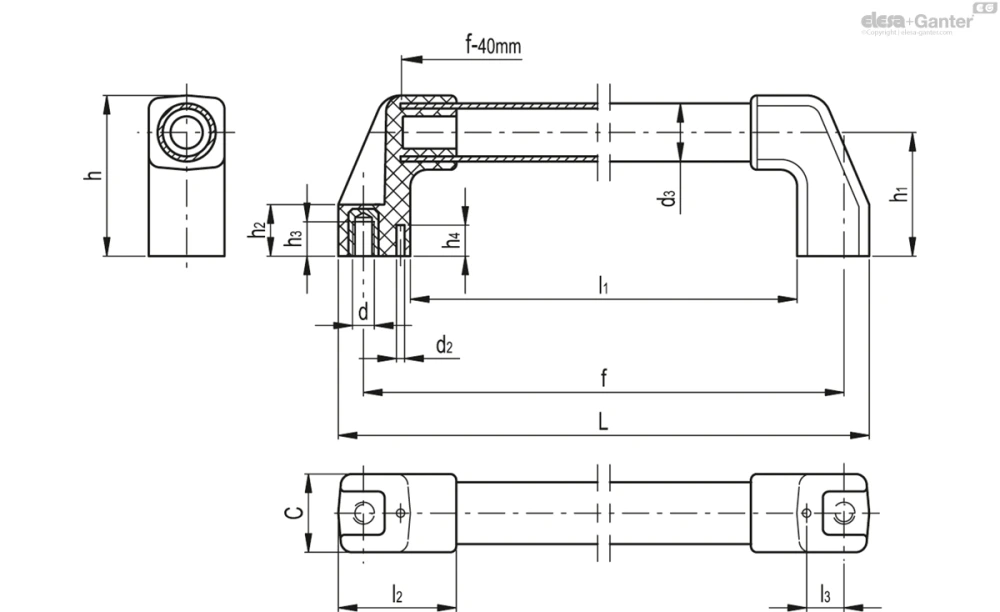

Таблица моделей — Трубчатые ручки для электрической изоляции

Артикул	Описание	d₃	f±1	L	d	h	h₁	h₂	h₃	h₄	l₁	l₂	l₃	d₂	C	F₂*[N]	F₂#[N]	Вес (г)	В корзину
37776	M.1043/30-500-HEI	30	500	524	M10	78	60	25	17	15	454	57	18	4	38	3000	4500	480
37786	M.1043/30-700-HEI	30	700	724	M10	78	60	25	17	15	654	57	18	4	38	2000	3500	630

3D-модель Технические данные (PDF)

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Поставляется в собранном виде. Углубление для размещения трубки в стержне имеет форму, предотвращающую её вращение.

Трубка

Полиэстер, армированный стекловолокном, чёрный цвет, высокое удельное сопротивление. Высокая стойкость к износу, царапинам и реагентам.

Монтаж

Крепление с обратной стороны с помощью винтов M10.

Две установочные шпильки (устанавливаются во время сборки) обеспечивают точное расположение.

Механические и диэлектрические характеристики

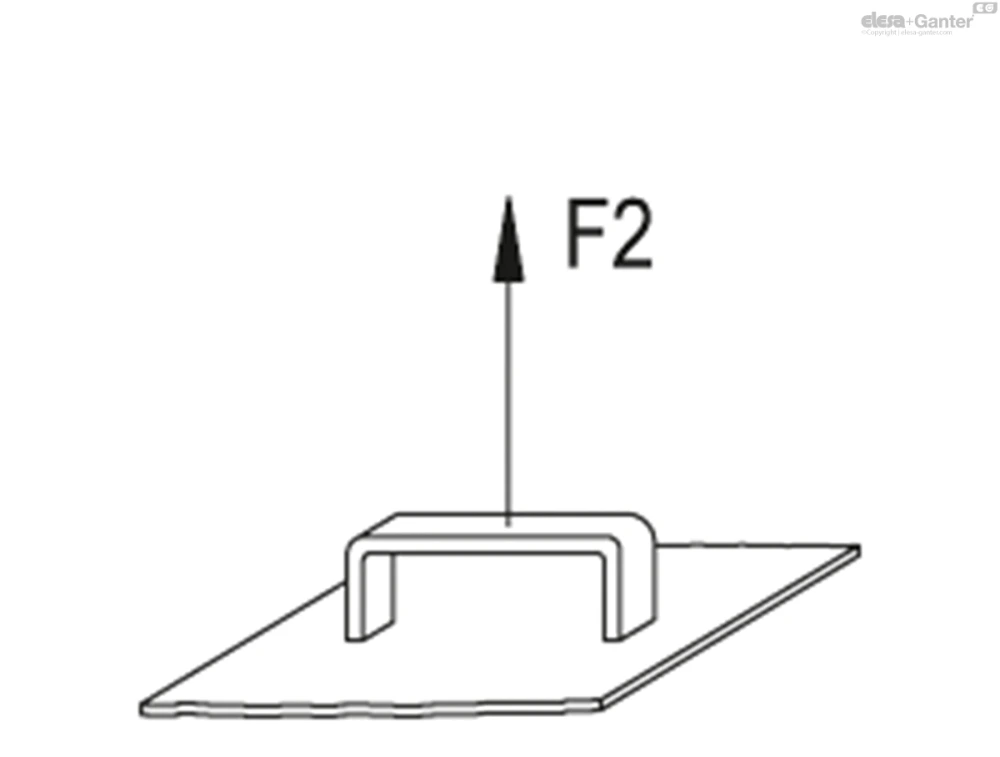

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

В следующей таблице указаны основные диэлектрические характеристики трубки.

Диэлектрические свойства трубки
Объёмное удельное сопротивление	10¹⁰ ÷ 10¹⁵ [Ω *cm]
Поверхностное удельное сопротивление	10¹⁰ ÷ 10¹³ [Ω*] (согласно стандарту IEC93)
Удельное сопротивление диэлектрика	8 [KV/mm]
Сравнительный показатель пробоя	> 600 (V)
Диэлектрическая постоянная	5

Аксессуары

Аксессуары по запросу

DS-M.1043: распорные втулки для бокового стержня с соединением для трубки Ø30, выполненные из технополимера на основе полиамида (PA) и предназначенные для увеличения расстояния между ручкой и пригоночной поверхностью (см. таблицу).
SCM.: промежуточный стержень для трубки Ø20 и для трубки Ø30, из технополимера на основе полиэстера (PBT), чёрный цвет, матовая отделка. Рекомендуется для трубки длиннее 700 мм (см. таблицу).
