Серия L.652-X
L.652-X-p
Регулируемые Т-образные ручки
Технополимер
Шпилька
Исполнения серии L.652-X
Изображения

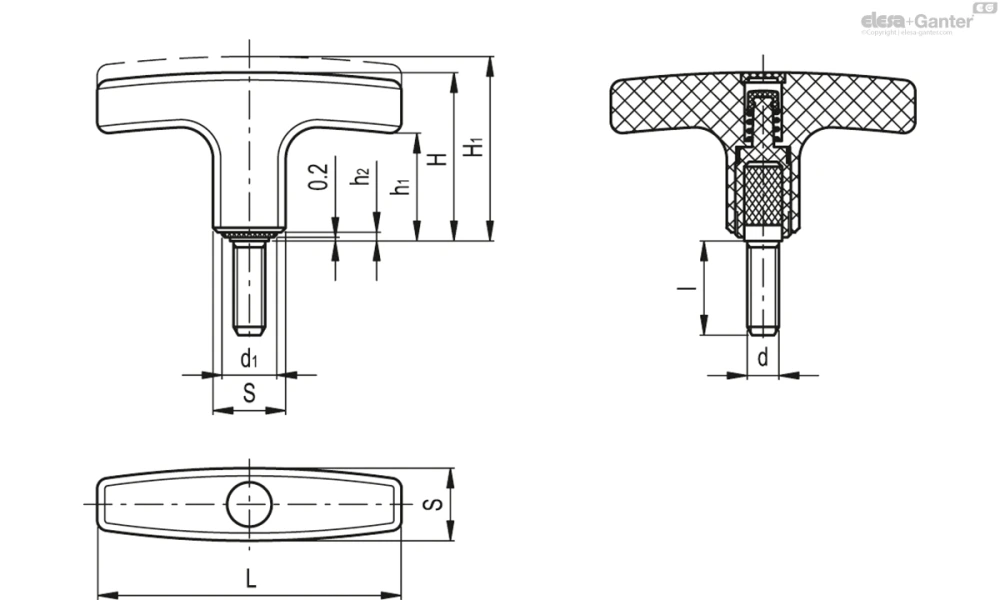

Схемы
L.652-X-p
Таблица моделей — Регулируемые Т-образные ручки
| Артикул | Описание |
|
|
|
|
|
|
|
h2 |
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32741 | L.652-X/67 p-M5x10 | 67 | M5 | 16 | 39 | 42 | 12 | 26 | 1 | 10 | 18 | 23 | |
| 32742 | L.652-X/67 p-M5x16 | 67 | M5 | 16 | 39 | 42 | 12 | 26 | 1 | 16 | 18 | 30 | |
| 32752 | L.652-X/67 p-M6x16 | 67 | M6 | 16 | 39 | 42 | 12 | 26 | 1 | 16 | 18 | 27 | |
| 32753 | L.652-X/67 p-M6x25 | 67 | M6 | 16 | 39 | 42 | 12 | 26 | 1 | 25 | 18 | 30 | |
| 32771 | L.652-X/80 p-M8x20 | 80 | M8 | 20 | 42 | 46 | 15 | 27 | 1 | 20 | 20 | 55 | |
| 32772 | L.652-X/80 p-M8x25 | 80 | M8 | 20 | 42 | 46 | 15 | 27 | 1 | 25 | 20 | 57 | |
| 32782 | L.652-X/80 p-M10x30 | 80 | M10 | 20 | 42 | 46 | 15 | 27 | 1 | 30 | 20 | 66 |
Основные характеристики
Материал
Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.
Центральный колпачок
Технополимер, черный цвет.
Стандартные исполнения
Зажимное устройство из технополимера, армированного стекловолокном, с зубцами и удерживающей шпилькой, чёрного цвета. Возвратная пружина из нержавеющей стали AISI 302.
- L.652-X-B: втулка из латуни, резьбовое глухое отверстие.
- L.652-X-p: шпилька из оцинкованной стали, скошенный торец UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Особенно подходит для режима фиксации, когда воздействие ограничено недостатком пространства и рука оператора не может сделать полный оборот.
Инструкции по использованию
Для фиксации поднимите ручку, чтобы расцепить зубья зажимного устройства и вернуть его в исходное положение. При отпускании ручки возвратная пружина автоматически сцепляет зубья.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Шильки различной длины.
