Серия L.652-X

L.652-X-B

Регулируемые Т-образные ручки

Технополимер

Резьбовое отверстие

Таблица (PDF)

Исполнения серии L.652-X

L.652-X-B

Регулируемые Т-образные ручки

Технополимер

L.652-X-p

Регулируемые Т-образные ручки

Технополимер

L.652-X-B

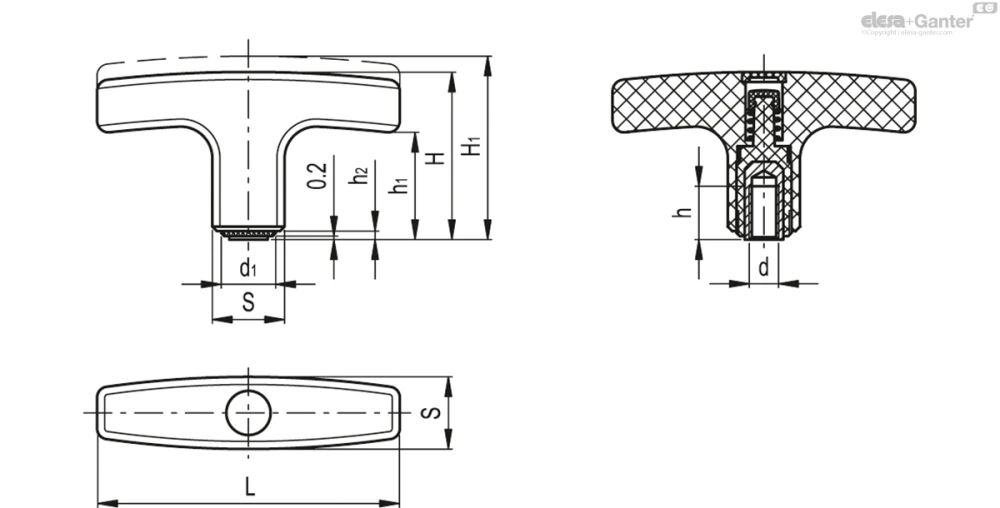

Таблица моделей — Регулируемые Т-образные ручки

Артикул	Описание	L	d_6H	S	H	H₁	d₁	h	h₁	h₂	Количество зубьев	Вес (г)
32731	L.652-X/67 B-M5	67	M5	16	39	42	12	10	26	1	18	28
32733	L.652-X/67 B-M6	67	M6	16	39	42	12	10	26	1	18	29
32763	L.652-X/80 B-M6	80	M6	20	42	46	15	16	27	1	20	46
32765	L.652-X/80 B-M8	80	M8	20	42	46	15	13	27	1	20	47

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.

Центральный колпачок

Технополимер, черный цвет.

Стандартные исполнения

Зажимное устройство из технополимера, армированного стекловолокном, с зубцами и удерживающей шпилькой, чёрного цвета. Возвратная пружина из нержавеющей стали AISI 302.

L.652-X-B: втулка из латуни, резьбовое глухое отверстие.
L.652-X-p: шпилька из оцинкованной стали, скошенный торец UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Особенно подходит для режима фиксации, когда воздействие ограничено недостатком пространства и рука оператора не может сделать полный оборот.

Инструкции по использованию

Для фиксации поднимите ручку, чтобы расцепить зубья зажимного устройства и вернуть его в исходное положение. При отпускании ручки возвратная пружина автоматически сцепляет зубья.

Специальные исполнения доступны по запросу

Шильки различной длины.
