Серия DIN 319

DIN 319-NI

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

Нержавеющая сталь

Таблица (PDF)

Исполнения серии DIN 319

DIN 319-AL

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-KT

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-KU

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-KU-MS

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-NI

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-ST

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN-319-KT

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN-319-KU

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

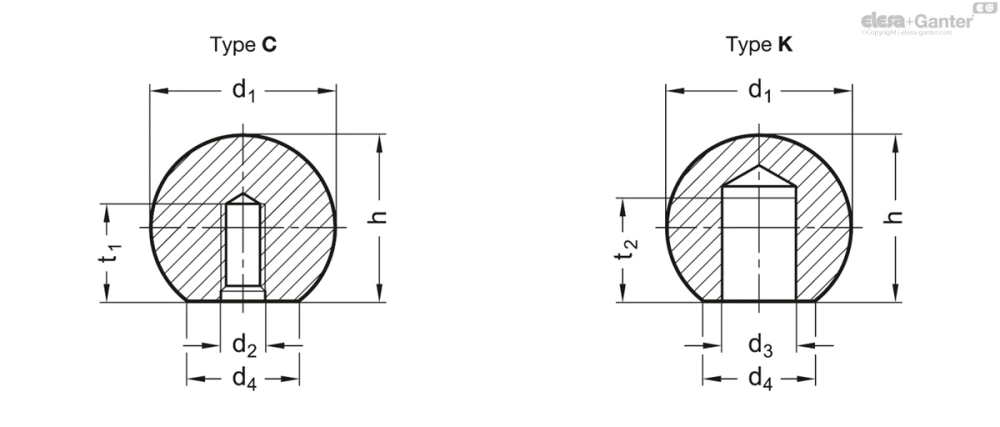

DIN 319-NI

Таблица моделей — Шарообразные ручки

Артикул	d₁	d₂	d_3H7	d₄≈	h ≈	t_1min.	t_2min.	Вес (г)
DIN 319-NI-16-M4-C	16	M 4	-	8	15	7	9	15
DIN 319-NI-20-M5-C	20	M 5	-	12	18	9	11	30
DIN 319-NI-25-M6-C	25	M 6	-	15	22.5	11	14	59
DIN 319-NI-32-M8-C	32	M 8	-	18	29	14.5	17	122
DIN 319-NI-40-M10-C	40	M 10	-	22	37	18	22	240
DIN 319-NI-16-B6-K	16	-	B 6	8	15	21	9	15
DIN 319-NI-20-B8-K	20	-	B 8	12	18	7	11	25
DIN 319-NI-25-B10-K	25	-	B 10	15	22.5	9	14	52
DIN 319-NI-32-B12-K	32	-	B 12	18	29	11	17	120
DIN 319-NI-40-B16-K	40	-	B 16	22	37	14.5	22	250
DIN 319-NI-50-B20-K	50	-	B 20	27	46	18	28	384

3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из пластика

Типы

ТипC: с резьбовым отверстием (без втулки)

Тип E: с резьбовой втулкой

Пластик KU

Дюропласт (фенольный полимер PF)

C удалённым гратом, отполированный

Чёрный (стандартный цвет)

красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа

Втулка (тип E)

Оцинкованная сталь (Стандарт)

Латунь MS добавьте MS к коду заказа (только в чёрном исполнении)

Пластик KT

Технополимер (полиамид PA)

ударопрочный

Черный цвет, матовая отделка (стандартный цвет)

красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа

Втулка (тип E)

Оцинкованная сталь

Вариант исполнения из стали

Типы

Тип C: с резьбовым отверстием

Тип K: с отверстием без резьбы H7

Сталь ST

полированная поверхность

Вариант исполнения из алюминия

Типы

Тип C: с резьбовым отверстием

Тип K: с отверстием без резьбы H7

Алюминий AL

полированная поверхность

Вариант исполнения из нержавеющей стали

Типы

Тип C: с резьбовым отверстием

Тип K: с отверстием без резьбы H7

Нержавеющая сталь AISI 303 NI

матовая отделка, дробеструйная обработка

Вариант исполнения из пластика (нажимной тип)

Типы

Тип L: с кольцом допуска

Тип M: с коническим отверстием

Тип L

Пластик KU

Дюропласт (фенольный полимер PF)

чёрный цвет, глянцевая отделка

Кольцо допуска

Пружинная сталь

Тип M

Пластик KT

Технополимер (полиамид PA)

ударопрочный

Черный цвет, матовая отделка

Информация

При использовании шарообразных ручек DIN 319 типов L и M не требуется резьба для вала (нажимной тип).

Во время монтажа для установки ручки на место достаточно слабых ударов мягким молотком, торец вала должен быть слегка закруглён или скошен (30°).

Перед сборкой ручек типа L кольцо допуска должно быть вставлено в отверстие. Далее следует убедиться, что ручка помещается перпендикулярно и/или параллельно осевому направлению. В противном случае это может привести к поломке ручки.

Шарообразные ручки типа М представляют собой более экономичное решение, но для них сложнее определить заранее силу поворота.

Шаровые ручки DIN 319 размеров 30 и 35, а также различные резьбы типа C и шаровые ручки из технополимера (КТ) не входят в официальную таблицу стандарта DIN.

Шаровые ручки DIN 319, сделанные из из стали, алюминия и нержавеющей стали не фигурируют в официальной ведомости стандарта DIN.
