Серия DIN 319
DIN 319-KU
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
Пластик
Исполнения серии DIN 319
DIN 319-AL
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
DIN 319-KT
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
DIN 319-KU
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
DIN 319-KU-MS
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
DIN 319-NI
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
DIN 319-ST
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
DIN-319-KT
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
DIN-319-KU
Шарообразные ручки
Пластик/сталь/алюминий/нержавеющая сталь
Изображения

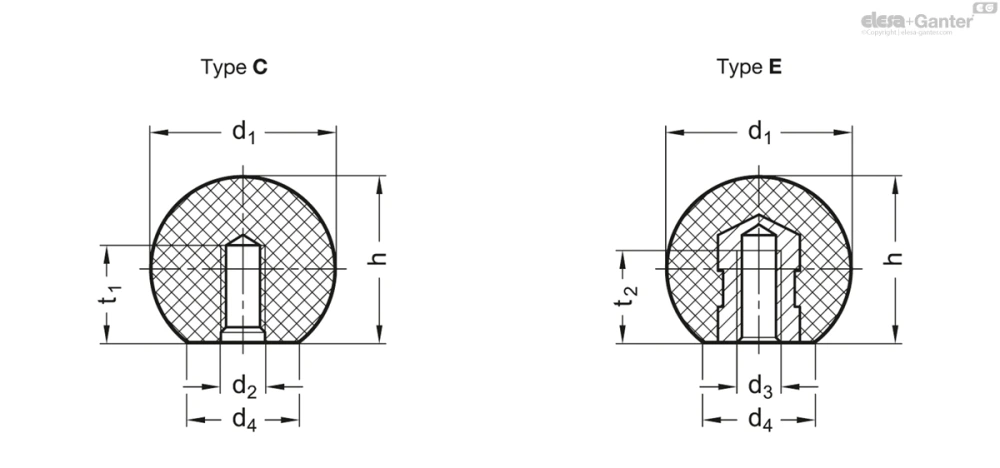

Схемы
DIN 319-KU
Таблица моделей — Шарообразные ручки
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| DIN 319-KU-10-M3-C | 10 | M 3 | - | 5 | 9.3 | 5 | - | 1 | |
| DIN 319-KU-12-M4-C | 12 | M 4 | - | 6 | 11.2 | 6 | - | 1 | |
| DIN 319-KU-16-M4-C | 16 | M 4 | - | 8 | 15 | 6 | 6 | 3 | |
| DIN 319-KU-16-M5-C | 16 | M 5 | - | 8 | 15 | 6 | 6 | 2 | |
| DIN 319-KU-20-M5-C | 20 | M 5 | - | 12 | 18 | 7.5 | 7.5 | 5 | |
| DIN 319-KU-20-M6-C | 20 | M 6 | - | 12 | 18 | 7.5 | 7.5 | 5 | |
| DIN 319-KU-25-M5-C | 25 | M 5 | - | 15 | 22.5 | 9 | 9 | 11 | |
| DIN 319-KU-25-M6-C | 25 | M 6 | - | 15 | 22.5 | 9 | 9 | 10 | |
| DIN 319-KU-25-M8-C | 25 | M 8 | - | 15 | 22.5 | 9 | 9 | 10 | |
| DIN 319-KU-30-M6-C | 30 | M 6 | - | 15 | 28 | 12 | - | 19 | |
| DIN 319-KU-30-M8-C | 30 | M 8 | - | 15 | 28 | 12 | - | 20 | |
| DIN 319-KU-32-M6-C | 32 | M 6 | - | 18 | 29 | 12 | 12 | 23 | |
| DIN 319-KU-32-M8-C | 32 | M 8 | - | 18 | 29 | 12 | 12 | 24 | |
| DIN 319-KU-32-M10-C | 32 | M 10 | - | 18 | 29 | 12 | 12 | 23 | |
| DIN 319-KU-35-M8-C | 35 | M 8 | - | 18 | 32.5 | 15 | - | 30 | |
| DIN 319-KU-35-M10-C | 35 | M 10 | - | 18 | 32.5 | 15 | - | 31 | |
| DIN 319-KU-40-M8-C | 40 | M 8 | - | 22 | 37 | 15 | 15 | 46 | |
| DIN 319-KU-40-M10-C | 40 | M 10 | - | 22 | 37 | 15 | 15 | 43 | |
| DIN 319-KU-40-M12-C | 40 | M 12 | - | 22 | 37 | 15 | 15 | 45 | |
| DIN 319-KU-50-M10-C | 50 | M 10 | - | 28 | 46 | 18 | 18 | 90 | |
| DIN 319-KU-50-M12-C | 50 | M 12 | - | 28 | 46 | 18 | 18 | 95 | |
| DIN 319-KU-20-M5-E | 20 | - | M 5 | 12 | 18 | 7.5 | 7.5 | 7 | |
| DIN 319-KU-25-M6-E | 25 | - | M 6 | 15 | 22.5 | 9 | 9 | 13 | |
| DIN 319-KU-25-M8-E | 25 | - | M 8 | 15 | 22.5 | 9 | 9 | 14 | |
| DIN 319-KU-32-M8-E | 32 | - | M 8 | 18 | 29 | 12 | 12 | 26 | |
| DIN 319-KU-40-M10-E | 40 | - | M 10 | 22 | 37 | 15 | 15 | 53 | |
| DIN 319-KU-40-M12-E | 40 | - | M 12 | 22 | 37 | 15 | 15 | 61 | |
| DIN 319-KU-50-M12-E | 50 | - | M 12 | 28 | 46 | 18 | 18 | 107 | |
| DIN 319-KU-10-M3-C-RT | 10 | M 3 | - | 5 | 9.3 | 5 | - | 1 | |
| DIN 319-KU-12-M4-C-RT | 12 | M 4 | - | 6 | 11.2 | 6 | - | 1 | |
| DIN 319-KU-16-M4-C-RT | 16 | M 4 | - | 8 | 15 | 6 | 6 | 3 | |
| DIN 319-KU-16-M5-C-RT | 16 | M 5 | - | 8 | 15 | 6 | 6 | 2 | |
| DIN 319-KU-20-M5-C-RT | 20 | M 5 | - | 12 | 18 | 7.5 | 7.5 | 5 | |
| DIN 319-KU-20-M6-C-RT | 20 | M 6 | - | 12 | 18 | 7.5 | 7.5 | 5 | |
| DIN 319-KU-25-M5-C-RT | 25 | M 5 | - | 15 | 22.5 | 9 | 9 | 11 | |
| DIN 319-KU-25-M6-C-RT | 25 | M 6 | - | 15 | 22.5 | 9 | 9 | 10 | |
| DIN 319-KU-25-M8-C-RT | 25 | M 8 | - | 15 | 22.5 | 9 | 9 | 10 | |
| DIN 319-KU-30-M6-C-RT | 30 | M6 | - | 15 | 28 | 12 | - | 19 | |
| DIN 319-KU-30-M8-C-RT | 30 | M 8 | - | 15 | 28 | 12 | - | 20 | |
| DIN 319-KU-32-M10-C-RT | 32 | M 10 | - | 18 | 29 | 12 | 12 | 23 | |
| DIN 319-KU-32-M6-C-RT | 32 | M 6 | - | 18 | 29 | 12 | 12 | 23 | |
| DIN 319-KU-32-M8-C-RT | 32 | M 8 | - | 18 | 29 | 12 | 12 | 24 | |
| DIN 319-KU-35-M8-C-RT | 35 | M 8 | - | 18 | 32.5 | 15 | - | 30 | |
| DIN 319-KU-35-M10-C-RT | 35 | M 10 | - | 18 | 32.5 | 15 | - | 31 | |
| DIN 319-KU-40-M10-C-RT | 40 | M 10 | - | 22 | 37 | 15 | 15 | 43 | |
| DIN 319-KU-40-M12-C-RT | 40 | M 12 | - | 22 | 37 | 15 | 15 | 45 | |
| DIN 319-KU-40-M8-C-RT | 40 | M 8 | - | 22 | 37 | 15 | 15 | 46 | |
| DIN 319-KU-50-M10-C-RT | 50 | M 10 | - | 28 | 46 | 18 | 18 | 90 | |
| DIN 319-KU-50-M12-C-RT | 50 | M 12 | - | 28 | 46 | 18 | 18 | 95 | |
| DIN 319-KU-20-M5-E-RT | 20 | - | M 5 | 12 | 18 | 7.5 | 7.5 | 7 | |
| DIN 319-KU-25-M6-E-RT | 25 | - | M 6 | 15 | 22.5 | 9 | 9 | 13 | |
| DIN 319-KU-32-M8-E-RT | 32 | - | M 8 | 18 | 29 | 12 | 12 | 26 | |
| DIN 319-KU-40-M10-E-RT | 40 | - | M 10 | 22 | 37 | 15 | 15 | 53 | |
| DIN 319-KU-50-M12-E-RT | 50 | - | M 12 | 28 | 46 | 18 | 18 | 107 |
Характеристики
Вариант исполнения из пластика
Типы
- ТипC: с резьбовым отверстием (без втулки)
- Тип E: с резьбовой втулкой
Пластик KU
Дюропласт (фенольный полимер PF)
- C удалённым гратом, отполированный
- Чёрный (стандартный цвет)
- красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа
Втулка (тип E)
- Оцинкованная сталь (Стандарт)
- Латунь MS добавьте MS к коду заказа (только в чёрном исполнении)
Пластик KT
Технополимер (полиамид PA)
- ударопрочный
- Черный цвет, матовая отделка (стандартный цвет)
- красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа
Втулка (тип E)
Оцинкованная сталь
Вариант исполнения из стали
Типы
- Тип C: с резьбовым отверстием
- Тип K: с отверстием без резьбы H7
Сталь ST
полированная поверхность
Вариант исполнения из алюминия
Типы
- Тип C: с резьбовым отверстием
- Тип K: с отверстием без резьбы H7
Алюминий AL
полированная поверхность
Вариант исполнения из нержавеющей стали
Типы
- Тип C: с резьбовым отверстием
- Тип K: с отверстием без резьбы H7
Нержавеющая сталь AISI 303 NI
матовая отделка, дробеструйная обработка
Вариант исполнения из пластика (нажимной тип)
Типы
- Тип L: с кольцом допуска
- Тип M: с коническим отверстием
Тип L
Пластик KU
Дюропласт (фенольный полимер PF)
чёрный цвет, глянцевая отделка
Кольцо допуска
Пружинная сталь
Тип M
Пластик KT
Технополимер (полиамид PA)
- ударопрочный
- Черный цвет, матовая отделка
Информация
При использовании шарообразных ручек DIN 319 типов L и M не требуется резьба для вала (нажимной тип).
Во время монтажа для установки ручки на место достаточно слабых ударов мягким молотком, торец вала должен быть слегка закруглён или скошен (30°).
Перед сборкой ручек типа L кольцо допуска должно быть вставлено в отверстие. Далее следует убедиться, что ручка помещается перпендикулярно и/или параллельно осевому направлению. В противном случае это может привести к поломке ручки.
Шарообразные ручки типа М представляют собой более экономичное решение, но для них сложнее определить заранее силу поворота.
Шаровые ручки DIN 319 размеров 30 и 35, а также различные резьбы типа C и шаровые ручки из технополимера (КТ) не входят в официальную таблицу стандарта DIN.
Шаровые ручки DIN 319, сделанные из из стали, алюминия и нержавеющей стали не фигурируют в официальной ведомости стандарта DIN.
По запросу
- красный цвет Вариант исполнения
Техническая информация
