Серия L.652-S
L.652-S-p
Т-образные ручки с устройством безопасности
Технополимер, нажимное действие
Шпилька
Исполнения серии L.652-S

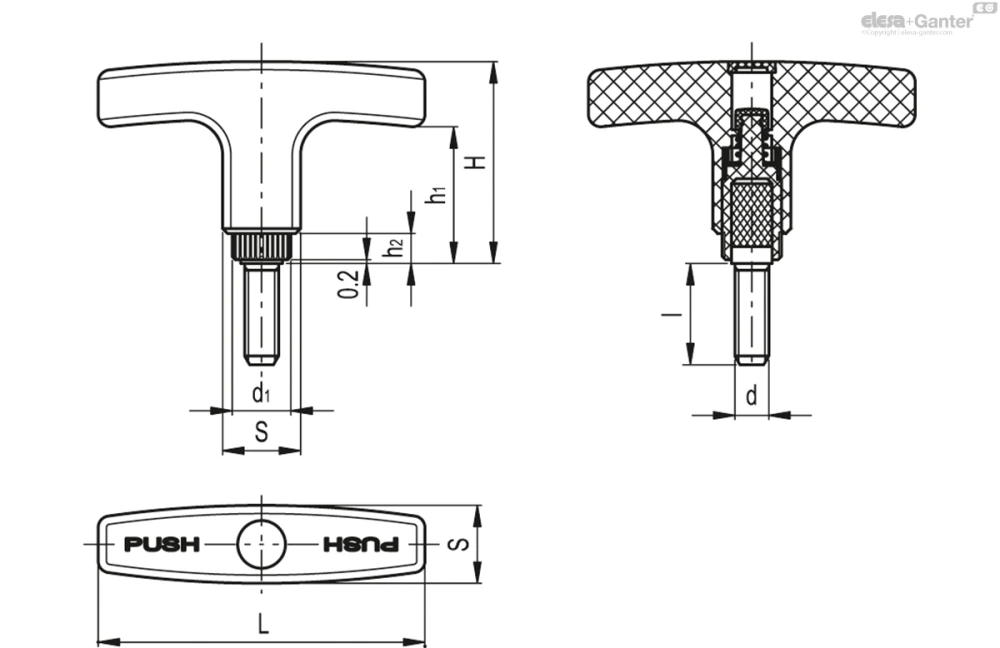

Изображения

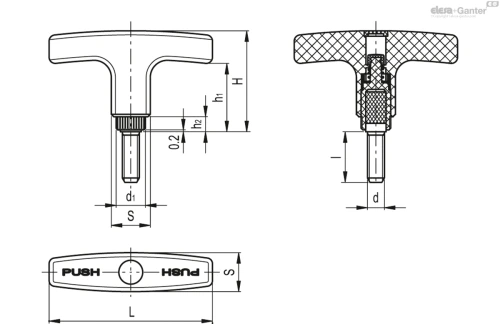

Схемы
L.652-S-p
Таблица моделей — Т-образные ручки с устройством безопасности
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32541 | L.652-S/67 p-M5x10 | 67 | M5 | 16 | 41 | 12 | 29 | 4 | 10 | 18 | 29 | |
| 32542 | L.652-S/67 p-M5x16 | 67 | M5 | 16 | 41 | 12 | 29 | 4 | 16 | 18 | 25 | |
| 32552 | L.652-S/67 p-M6x16 | 67 | M6 | 16 | 41 | 12 | 29 | 4 | 16 | 18 | 31 | |
| 32553 | L.652-S/67 p-M6x25 | 67 | M6 | 16 | 41 | 12 | 29 | 4 | 25 | 18 | 30 | |
| 32571 | L.652-S/80 p-M8x20 | 80 | M8 | 20 | 47 | 15 | 31.5 | 5.5 | 20 | 20 | 54 | |
| 32572 | L.652-S/80 p-M8x25 | 80 | M8 | 20 | 47 | 15 | 31.5 | 5.5 | 25 | 20 | 56 | |
| 32582 | L.652-S/80 p-M10x30 | 80 | M10 | 20 | 47 | 15 | 31.5 | 5.5 | 30 | 20 | 67 |
Основные характеристики
Материал
На основе полиамида (ПА), армированного стекловолокном, чёрный цвет, матовая отделка, технополимер с надписью "PUSH", нанесённой при помощи тампопечати, в сером цвете. Избегайте контакта с растворителями, спиртом или спиртосодержащими моющими средствами для предотвращения стирания надписи, нанесённой при помощи тампопечати.
Центральный колпачок
Технополимер, чёрный цвет. По запросу и в достаточном количестве данная модель может поставляться в жёлтом цвете RAL 1021 (тип с устройством безопасности) или в других цветах, с настраиваемыми по требованию заказчика графическими символами, знаками или написанием текста.
Стандартные исполнения
Элемент крепления из технополимера, армированного стекловолокном, с зубцами и удерживающей шпилькой, чёрного цвета, с накаткой на выступающей части для облегчения выполнения начальной затяжки. Возвратная пружина из нержавеющей стали AISI 302.
- L.652-S-B: втулка из латуни, резьбовое глухое отверстие.
- L.652-S-p: шпилька из оцинкованной стали, скошенный торец UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Особенно подходит для тех случаев, когда ручка должна свободно поворачиваться во избежание случайного повреждения зажима.
Инструкции по использованию
Нажмите на ручку для зацепления зубьев и поверните её . При отпускании ручки пружина расцепляет зубья, и ручка возвращается в положение покоя.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Шильки различной длины.
