Серия L.652-S

L.652-S-B

Т-образные ручки с устройством безопасности

Технополимер, нажимное действие

Резьбовое отверстие

Таблица (PDF)

Исполнения серии L.652-S

L.652-S-B

Т-образные ручки с устройством безопасности

Технополимер, нажимное действие

L.652-S-p

Т-образные ручки с устройством безопасности

Технополимер, нажимное действие

L.652-S-B

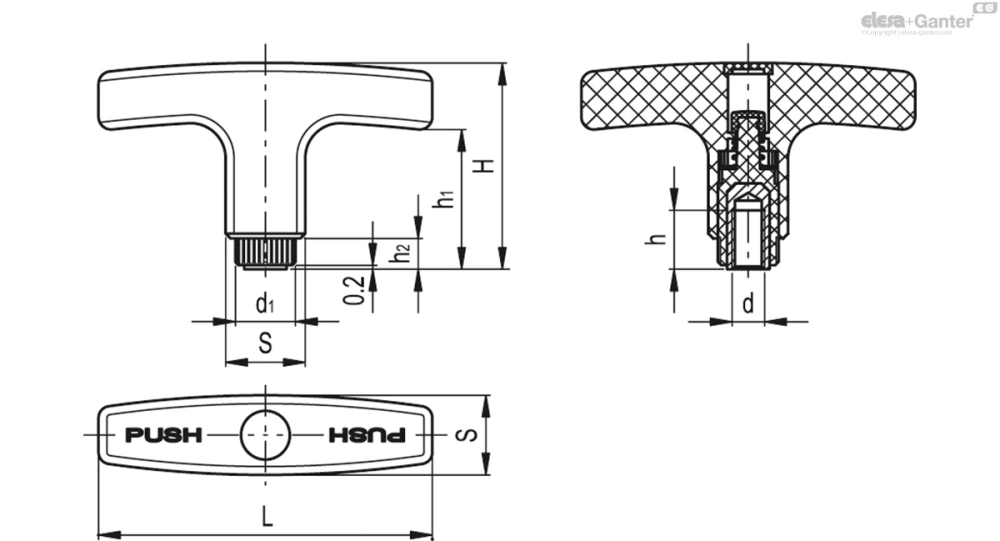

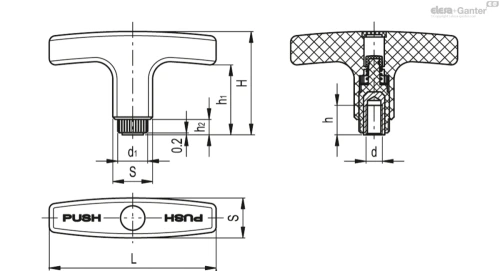

Таблица моделей — Т-образные ручки с устройством безопасности

Артикул	Описание	L	d_6H	S	H	d₁	h	h₁	h₂	Количество зубьев	Вес (г)
32531	L.652-S/67 B-M5	67	M5	16	41	12	10	29	4	18	25
32533	L.652-S/67 B-M6	67	M6	16	41	12	10	29	4	18	29
32563	L.652-S/80 B-M6	80	M6	20	47	15	16	31.5	5.5	20	46
32565	L.652-S/80 B-M8	80	M8	20	47	15	13	31.5	5.5	20	44

3D-модель Технические данные (PDF)

Основные характеристики

Материал

На основе полиамида (ПА), армированного стекловолокном, чёрный цвет, матовая отделка, технополимер с надписью "PUSH", нанесённой при помощи тампопечати, в сером цвете. Избегайте контакта с растворителями, спиртом или спиртосодержащими моющими средствами для предотвращения стирания надписи, нанесённой при помощи тампопечати.

Центральный колпачок

Технополимер, чёрный цвет. По запросу и в достаточном количестве данная модель может поставляться в жёлтом цвете RAL 1021 (тип с устройством безопасности) или в других цветах, с настраиваемыми по требованию заказчика графическими символами, знаками или написанием текста.

Стандартные исполнения

Элемент крепления из технополимера, армированного стекловолокном, с зубцами и удерживающей шпилькой, чёрного цвета, с накаткой на выступающей части для облегчения выполнения начальной затяжки. Возвратная пружина из нержавеющей стали AISI 302.

L.652-S-B: втулка из латуни, резьбовое глухое отверстие.
L.652-S-p: шпилька из оцинкованной стали, скошенный торец UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Особенно подходит для тех случаев, когда ручка должна свободно поворачиваться во избежание случайного повреждения зажима.

Инструкции по использованию

Нажмите на ручку для зацепления зубьев и поверните её . При отпускании ручки пружина расцепляет зубья, и ручка возвращается в положение покоя.

Специальные исполнения доступны по запросу

Шильки различной длины.
