Т-образные ручки

Технополимер

Резьбовая шпилька

Таблица (PDF)

Исполнения серии L.652

L.652-B

Т-образные ручки

Технополимер

L.652-p

Т-образные ручки

Технополимер

L.652-p

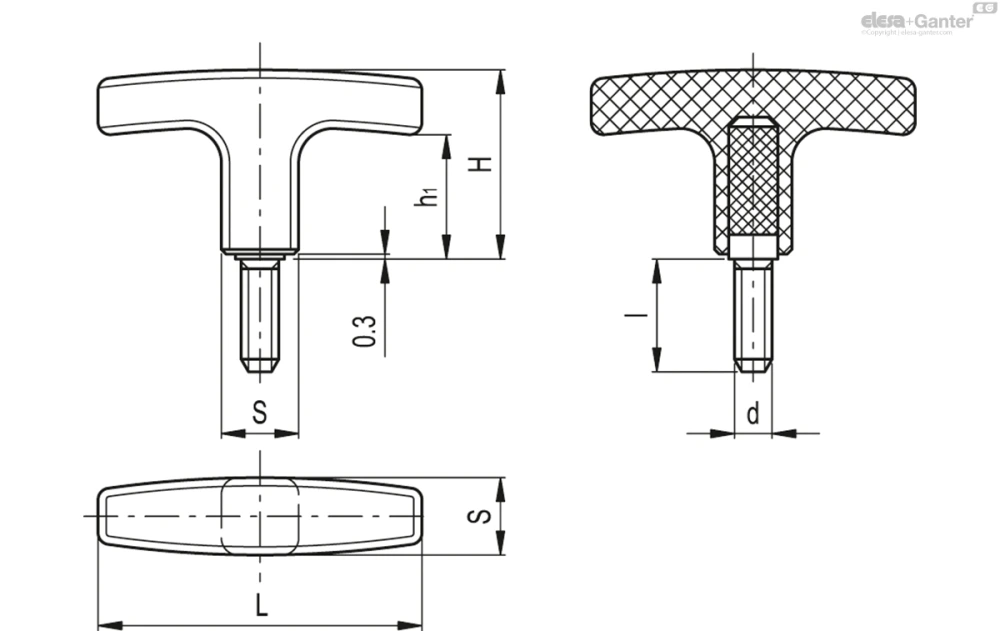

Таблица моделей — Т-образные ручки

Артикул	Описание	L	d_6g	S	H	h₁	l	F [N]	Вес (г)
32425	L.652/40 p-M5x16-C9	41	M5	13	28	18.5	16	2500	20
32423	L.652/40 p-M5x20-C9	41	M5	13	28	18.5	20	2500	16
32429	L.652/40 p-M6x20-C9	41	M6	13	28	18.5	20	2500	21
32424	L.652/40 p-M6x25-C9	41	M6	13	28	18.5	25	2500	17
32433	L.652/55 p-M6x20-C9	56.5	M6	15	33	21.5	20	2500	25
32434	L.652/55 p-M6x25-C9	56.5	M6	15	33	21.5	25	3000	31
32439	L.652/55 p-M8x20-C9	56.5	M8	15	33	21.5	20	3300	37
32437	L.652/55 p-M8x25-C9	56.5	M8	15	33	21.5	25	3300	33
32440	L.652/67 p-M8x20-C9	68.5	M8	16.5	37	24.5	20	3300	40
32449	L.652/67 p-M8x25-C9	68.5	M8	16.5	37	24.5	25	3300	44
32442	L.652/67 p-M8x30-C9	68.5	M8	16.5	37	24.5	30	3300	43
32444	L.652/67 p-M10x20-C9	68.5	M10	16.5	37	24.5	20	5000	50
32445	L.652/67 p-M10x30-C9	68.5	M10	16.5	37	24.5	30	5000	54
32461	L.652/80 p-M10x20-C9	82	M10	20	41.5	25	20	5000	64
32462	L.652/80 p-M10x30-C9	82	M10	20	41.5	25	30	5000	69
32943	L.652/95 p-M12x30-C9	94	M12	21	46	28.5	30	6000	93

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Стандартные исполнения

L.652-B: втулки из латуни, глухое отверстие с резьбой или без резьбы.

Черный, оранжевый, красный и зеленый цвета, матовая отделка.

L.652-p: резьбовая шпилька из оцинкованной стали, скошенный плоский торец UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Технические данные

Напряжение при растяжении: значения F, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
