Серия L.652

L.652-B

Т-образные ручки

Технополимер

Гладкое или резьбовое отверстие

Таблица (PDF)

Исполнения серии L.652

L.652-B

Т-образные ручки

Технополимер

L.652-p

Т-образные ручки

Технополимер

L.652-B

Таблица моделей — Т-образные ручки

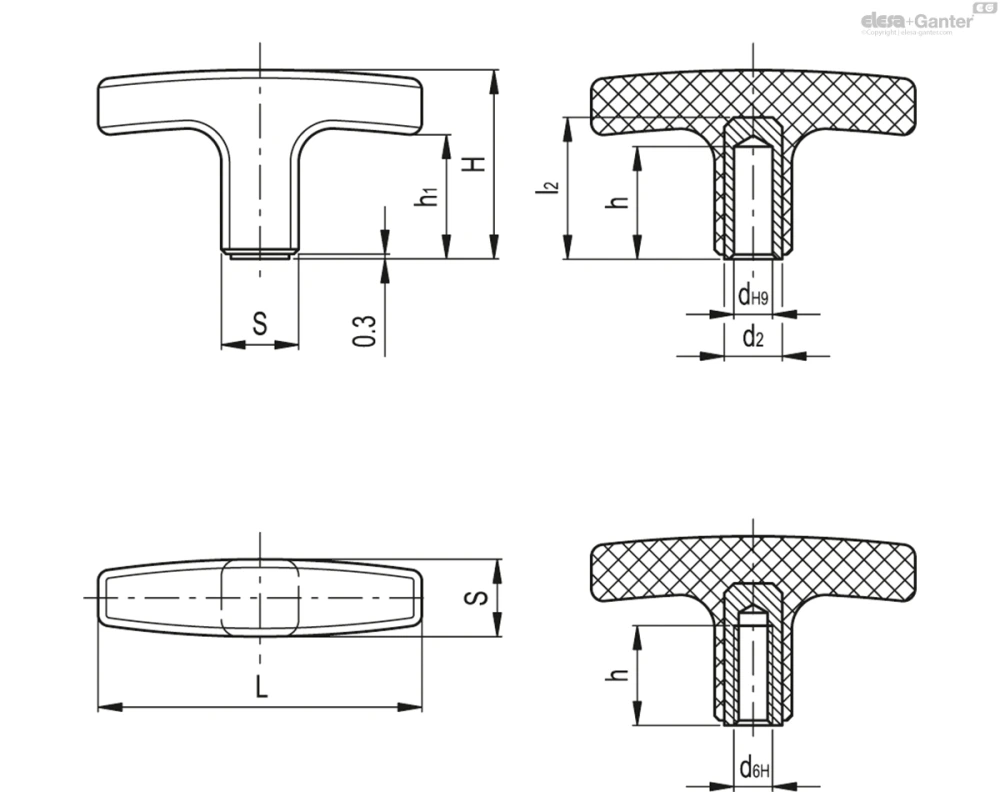

Артикул	Описание	L	dH₉	d_6H	S	H	d₂	h	h₁	l₂	F [N]	Вес (г)
32420	L.652/40 B-M5-C9	41	-	M5	13	28	-	16	18.5	-	2400	16
32420-C6	L.652/40 B-M5-C6	41	-	M5	13	28	-	16	18.5	-	2400	17
32421	L.652/40 B-6-C9	41	6	-	13	28	9	18	18.5	23	2500	18
32426	L.652/40 B-M6-C9	41	-	M6	13	28	-	16	18.5	-	2500	20
32426-C2	L.652/40 B-M6-C2	41	-	M6	13	28	-	16	18.5	-	2500	19
32426-C4	L.652/40 B-M6-C4	41	-	M6	13	28	-	16	18.5	-	2500	19
32426-C6	L.652/40 B-M6-C6	41	-	M6	13	28	-	16	18.5	-	2500	20
32426-C17	L.652/40 B-M6-C17	41	-	M6	13	28	-	16	18.5	-	2500	19
32430	L.652/55 B-M5-C9	56.5	-	M5	15	33	-	15	21.5	-	2400	31
32431	L.652/55 B-6-C9	56.5	6	-	15	33	10	18	21.5	27	3300	29
32436	L.652/55 B-M6-C9	56.5	-	M6	15	33	-	18	21.5	-	3300	32
32436-C2	L.652/55 B-M6-C2	56.5	-	M6	15	33	-	18	21.5	-	3300	29
32436-C4	L.652/55 B-M6-C4	56.5	-	M6	15	33	-	18	21.5	-	3300	29
32436-C6	L.652/55 B-M6-C6	56.5	-	M6	15	33	-	18	21.5	-	3300	29
32436-C17	L.652/55 B-M6-C17	56.5	-	M6	15	33	-	18	21.5	-	3300	29
32432	L.652/55 B-M8-C9	56.5	-	M8	15	33	-	20	21.5	-	3300	31
32432-C6	L.652/55 B-M8-C6	56.5	-	M8	15	33	-	20	21.5	-	3300	29
32441	L.652/67 B-6-C9	68.5	6	-	16.5	37	11	20	24.5	30	4500	43
32443	L.652/67 B-8-C9	68.5	8	-	16.5	37	11	20	24.5	30	4500	39
32446	L.652/67 B-M8-C9	68.5	-	M8	16.5	37	-	20	24.5	-	4500	41
32446-C2	L.652/67 B-M8-C2	68.5	-	M8	16.5	37	-	20	24.5	-	4500	39
32446-C4	L.652/67 B-M8-C4	68.5	-	M8	16.5	37	-	20	24.5	-	4500	39
32446-C6	L.652/67 B-M8-C6	68.5	-	M8	16.5	37	-	20	24.5	-	4500	39
32446-C17	L.652/67 B-M8-C17	68.5	-	M8	16.5	37	-	20	24.5	-	4500	39
32452	L.652/67 B-M10-C9	68.5	-	M10	16.5	37	-	20	24.5	-	5000	40
32452-C6	L.652/67 B-M10-C6	68.5	-	M10	16.5	37	-	20	24.5	-	5000	37
32451	L.652/80 B-6-C9	82	6	-	20	41.5	13	25	25	33	7000	68
32453	L.652/80 B-8-C9	82	8	-	20	41.5	13	25	25	33	7000	63
32456	L.652/80 B-M8-C9	82	-	M8	20	41.5	-	25	25	-	7000	60
32456-C6	L.652/80 B-M8-C6	82	-	M8	20	41.5	-	25	25	-	7000	63
32458	L.652/80 B-M10-C9	82	-	M10	20	41.5	-	25	25	-	7000	54
32458-C2	L.652/80 B-M10-C2	82	-	M10	20	41.5	-	25	25	-	7000	58
32458-C4	L.652/80 B-M10-C4	82	-	M10	20	41.5	-	25	25	-	7000	58
32458-C6	L.652/80 B-M10-C6	82	-	M10	20	41.5	-	25	25	-	7000	58
32458-C17	L.652/80 B-M10-C17	82	-	M10	20	41.5	-	25	25	-	7000	58
32460	L.652/80 B-M12-C9	82	-	M12	20	41.5	-	18	25	-	7000	62
32460-C6	L.652/80 B-M12-C6	82	-	M12	20	41.5	-	18	25	-	7000	57
32471	L.652/95 B-6-C9	94	6	-	21	46	13	25	28.5	33	8000	78
32476	L.652/95 B-M8-C9	94	-	M8	21	46	13	25	28.5	33	8000	69
32478	L.652/95 B-M10-C9	94	-	M10	21	46	-	25	28.5	-	8000	65
32480	L.652/95 B-M12-C9	94	-	M12	21	46	-	18	28.5	-	8000	71

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Стандартные исполнения

L.652-B: втулки из латуни, глухое отверстие с резьбой или без резьбы.

Черный, оранжевый, красный и зеленый цвета, матовая отделка.

L.652-p: резьбовая шпилька из оцинкованной стали, скошенный плоский торец UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Технические данные

Напряжение при растяжении: значения F, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
