Серия ISO 7379

ISO 7379-NI

Ступенчатые винты

Сталь / Нержавеющая сталь, с кольцевым выступом

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии ISO 7379

ISO 7379

ISO 7379

Ступенчатые винты

Сталь / Нержавеющая сталь, с кольцевым выступом
ISO 7379-NI

ISO 7379-NI

Ступенчатые винты

Сталь / Нержавеющая сталь, с кольцевым выступом

Изображения

ISO 7379-NI — Ступенчатые винты

Схемы

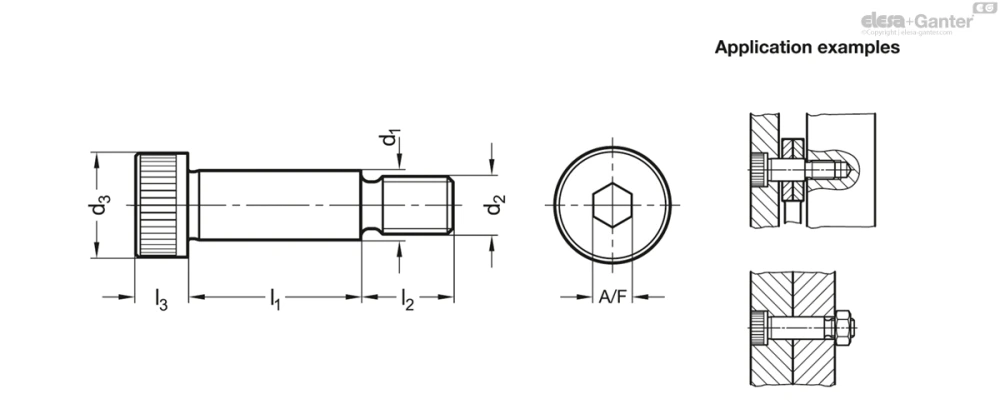

Схема ISO 7379-NI

ISO 7379-NI

Таблица моделей — Ступенчатые винты

Артикул
Вес (г) В корзину
ISO 7379-4-M3-4-NI 4 M 3 4 7 7 3 2 1
ISO 7379-4-M3-5-NI 4 M 3 5 7 7 3 2 2
ISO 7379-4-M3-6-NI 4 M 3 6 7 7 3 2 2
ISO 7379-4-M3-8-NI 4 M 3 8 7 7 3 2 2
ISO 7379-4-M3-10-NI 4 M 3 10 7 7 3 2 1
ISO 7379-4-M3-12-NI 4 M 3 12 7 7 3 2 2
ISO 7379-4-M3-16-NI 4 M 3 16 7 7 3 2 3
ISO 7379-5-M4-5-NI 5 M 4 5 9 8 4 2.5 3
ISO 7379-5-M4-6-NI 5 M 4 6 9 8 4 2.5 3
ISO 7379-5-M4-8-NI 5 M 4 8 9 8 4 2.5 4
ISO 7379-5-M4-10-NI 5 M 4 10 9 8 4 2.5 4
ISO 7379-5-M4-12-NI 5 M 4 12 9 8 4 2.5 4
ISO 7379-5-M4-16-NI 5 M 4 16 9 8 4 2.5 5
ISO 7379-5-M4-20-NI 5 M 4 20 9 8 4 2.5 5
ISO 7379-5-M4-25-NI 5 M 4 25 9 8 4 2.5 6
ISO 7379-5-M4-30-NI 5 M 4 30 9 8 4 2.5 7
ISO 7379-6-M5-10-NI 6 M 5 10 10 9.5 4.5 3 6
ISO 7379-6-M5-12-NI 6 M 5 12 10 9.5 4.5 3 6
ISO 7379-6-M5-16-NI 6 M 5 16 10 9.5 4.5 3 7
ISO 7379-6-M5-20-NI 6 M 5 20 10 9.5 4.5 3 8
ISO 7379-6-M5-25-NI 6 M 5 25 10 9.5 4.5 3 9
ISO 7379-6-M5-30-NI 6 M 5 30 10 9.5 4.5 3 10
ISO 7379-6-M5-40-NI 6 M 5 40 10 9.5 4.5 3 12
ISO 7379-6-M5-50-NI 6 M 5 50 10 9.5 4.5 3 14
ISO 7379-6-M5-60-NI 6 M 5 60 10 9.5 4.5 3 16
ISO 7379-8-M6-16-NI 8 M 6 16 13 11 5.5 4 13
ISO 7379-8-M6-20-NI 8 M 6 20 13 11 5.5 4 14
ISO 7379-8-M6-25-NI 8 M 6 25 13 11 5.5 4 16
ISO 7379-8-M6-30-NI 8 M 6 30 13 11 5.5 4 18
ISO 7379-8-M6-40-NI 8 M 6 40 13 11 5.5 4 1
ISO 7379-8-M6-50-NI 8 M 6 50 13 11 5.5 4 10
ISO 7379-8-M6-60-NI 8 M 6 60 13 11 5.5 4 30
ISO 7379-10-M8-16-NI 10 M 8 16 16 13 7 5 23
ISO 7379-10-M8-20-NI 10 M 8 20 16 13 7 5 26
ISO 7379-10-M8-25-NI 10 M 8 25 16 13 7 5 29
ISO 7379-10-M8-30-NI 10 M 8 30 16 13 7 5 32
ISO 7379-10-M8-40-NI 10 M 8 40 16 13 7 5 38
ISO 7379-10-M8-50-NI 10 M 8 50 16 13 7 5 44
ISO 7379-10-M8-60-NI 10 M 8 60 16 13 7 5 50
ISO 7379-10-M8-70-NI 10 M 8 70 16 13 7 5 56
ISO 7379-10-M8-80-NI 10 M 8 80 16 13 7 5 62
ISO 7379-10-M8-90-NI 10 M 8 90 16 13 7 5 68
ISO 7379-10-M8-100-NI 10 M 8 100 16 13 7 5 75
ISO 7379-12-M10-16-NI 12 M 10 16 18 16 9 6 36
ISO 7379-12-M10-20-NI 12 M 10 20 18 16 9 6 39
ISO 7379-12-M10-25-NI 12 M 10 25 18 16 9 6 44
ISO 7379-12-M10-30-NI 12 M 10 30 18 16 9 6 48
ISO 7379-12-M10-40-NI 12 M 10 40 18 16 9 6 56
ISO 7379-12-M10-50-NI 12 M 10 50 18 16 9 6 67
ISO 7379-12-M10-60-NI 12 M 10 60 18 16 9 6 74
ISO 7379-12-M10-70-NI 12 M 10 70 18 16 9 6 83
ISO 7379-12-M10-80-NI 12 M 10 80 18 16 9 6 91
ISO 7379-12-M10-90-NI 12 M 10 90 18 16 9 6 96
ISO 7379-12-M10-100-NI 12 M 10 100 18 16 9 6 100
ISO 7379-16-M12-30-NI 16 M 12 30 24 18 11 8 93
ISO 7379-16-M12-40-NI 16 M 12 40 24 18 11 8 109
ISO 7379-16-M12-50-NI 16 M 12 50 24 18 11 8 126
ISO 7379-16-M12-60-NI 16 M 12 60 24 18 11 8 14
ISO 7379-16-M12-70-NI 16 M 12 70 24 18 11 8 155
ISO 7379-16-M12-80-NI 16 M 12 80 24 18 11 8 160
ISO 7379-16-M12-90-NI 16 M 12 90 24 18 11 8 186
ISO 7379-16-M12-100-NI 16 M 12 100 24 18 11 8 200
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

  • Класс материала 12.9
  • Чернение
  • Пригоночный размер d1, шлифованная

Вариант исполнения из нержавеющей стали

  • AISI 304 NI
  • Пригоночный размер d1, шлифованная

Информация

Ступенчатые винты ISO 7379 являются экономичными элементами конструкции для большого разнообразия видов и форм использования.

Максимальный момент затяжки не должен определяться классом прочности 12,9, вместо этого он ограничивается сравнительно небольшими опорными точками (плечами) и углублениями в переходной точке от d1 к d2 и d3.

Стандарт ISO позволяет винты с головкой с накаткой или без головки.

Допустимое отклонение

- нет данных по концентричности 2 IT 13 и 2 IT 10

- в официальном списке стандартов ИСО указаны следующие размеры для d1 - d2: 6,5-M5 / 13-M10 / 25-M20

- размеры 4-M3 и M4-M5 не включены в официальный перечень стандартов ИСО

  • Ступенчатые болты с цилиндрической головкой GN 732.1

Техническая информация
