Серия ISO 7379

ISO 7379

Ступенчатые винты

Сталь / Нержавеющая сталь, с кольцевым выступом

Сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии ISO 7379

ISO 7379

ISO 7379

Ступенчатые винты

Сталь / Нержавеющая сталь, с кольцевым выступом
ISO 7379-NI

ISO 7379-NI

Ступенчатые винты

Сталь / Нержавеющая сталь, с кольцевым выступом

Изображения

ISO 7379 — Ступенчатые винты

Схемы

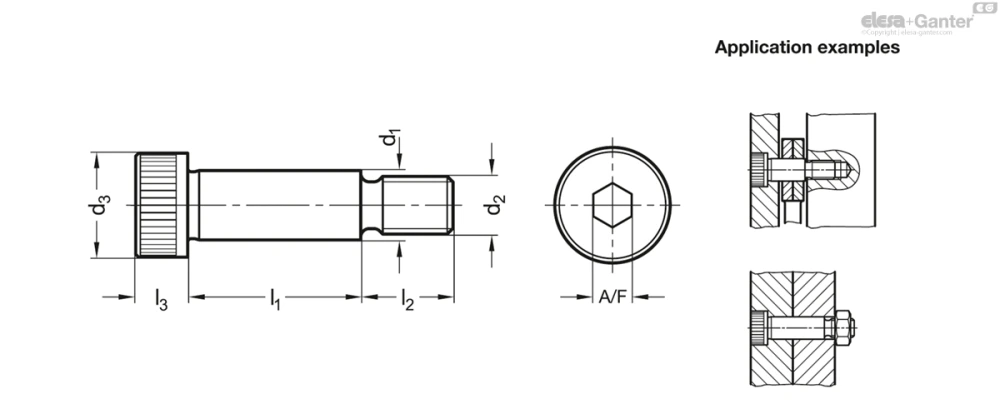

Схема ISO 7379

ISO 7379

Таблица моделей — Ступенчатые винты

Артикул
Вес (г) В корзину
ISO 7379-4-M3-4 4 M 3 4 7 7 3 2 1
ISO 7379-4-M3-5 4 M 3 5 7 7 3 2 2
ISO 7379-4-M3-6 4 M 3 6 7 7 3 2 2
ISO 7379-4-M3-8 4 M 3 8 7 7 3 2 2
ISO 7379-4-M3-10 4 M 3 10 7 7 3 2 1
ISO 7379-4-M3-12 4 M 3 12 7 7 3 2 2
ISO 7379-4-M3-16 4 M 3 16 7 7 3 2 3
ISO 7379-4-M3-20 4 M 3 20 7 7 3 2 3
ISO 7379-4-M3-25 4 M 3 25 7 7 3 2 3
ISO 7379-4-M3-30 4 M 3 30 7 7 3 2 4
ISO 7379-5-M4-5 5 M 4 5 9 8 4 2.5 3
ISO 7379-5-M4-6 5 M 4 6 9 8 4 2.5 3
ISO 7379-5-M4-8 5 M 4 8 9 8 4 2.5 4
ISO 7379-5-M4-10 5 M 4 10 9 8 4 2.5 4
ISO 7379-5-M4-12 5 M 4 12 9 8 4 2.5 4
ISO 7379-5-M4-16 5 M 4 16 9 8 4 2.5 5
ISO 7379-5-M4-20 5 M 4 20 9 8 4 2.5 5
ISO 7379-5-M4-25 5 M 4 25 9 8 4 2.5 6
ISO 7379-5-M4-30 5 M 4 30 9 8 4 2.5 7
ISO 7379-5-M4-40 5 M 4 40 9 8 4 2.5 8
ISO 7379-6-M5-10 6 M 5 10 10 9.5 4.5 3 6
ISO 7379-6-M5-12 6 M 5 12 10 9.5 4.5 3 6
ISO 7379-6-M5-16 6 M 5 16 10 9.5 4.5 3 7
ISO 7379-6-M5-20 6 M 5 20 10 9.5 4.5 3 8
ISO 7379-6-M5-25 6 M 5 25 10 9.5 4.5 3 9
ISO 7379-6-M5-30 6 M 5 30 10 9.5 4.5 3 10
ISO 7379-6-M5-35 6 M 5 35 10 9.5 4.5 3 12
ISO 7379-6-M5-40 6 M 5 40 10 9.5 4.5 3 12
ISO 7379-6-M5-45 6 M 5 45 10 9.5 4.5 3 14
ISO 7379-6-M5-50 6 M 5 50 10 9.5 4.5 3 14
ISO 7379-6-M5-55 6 M 5 55 10 9.5 4.5 3 15
ISO 7379-6-M5-60 6 M 5 60 10 9.5 4.5 3 16
ISO 7379-6-M5-65 6 M 5 65 10 9.5 4.5 3 18
ISO 7379-6-M5-70 6 M 5 70 10 9.5 4.5 3 19
ISO 7379-6-M5-80 6 M 5 80 10 9.5 4.5 3 21
ISO 7379-8-M6-16 8 M 6 16 13 11 5.5 4 13
ISO 7379-8-M6-20 8 M 6 20 13 11 5.5 4 14
ISO 7379-8-M6-25 8 M 6 25 13 11 5.5 4 16
ISO 7379-8-M6-30 8 M 6 30 13 11 5.5 4 18
ISO 7379-8-M6-35 8 M 6 35 13 11 5.5 4 20
ISO 7379-8-M6-40 8 M 6 40 13 11 5.5 4 1
ISO 7379-8-M6-45 8 M 6 45 13 11 5.5 4 24
ISO 7379-8-M6-50 8 M 6 50 13 11 5.5 4 10
ISO 7379-8-M6-55 8 M 6 55 13 11 5.5 4 28
ISO 7379-8-M6-60 8 M 6 60 13 11 5.5 4 30
ISO 7379-8-M6-65 8 M 6 65 13 11 5.5 4 32
ISO 7379-8-M6-70 8 M 6 70 13 11 5.5 4 34
ISO 7379-8-M6-80 8 M 6 80 13 11 5.5 4 38
ISO 7379-8-M6-90 8 M 6 90 13 11 5.5 4 42
ISO 7379-8-M6-100 8 M 6 100 13 11 5.5 4 46
ISO 7379-10-M8-16 10 M 8 16 16 13 7 5 23
ISO 7379-10-M8-20 10 M 8 20 16 13 7 5 26
ISO 7379-10-M8-25 10 M 8 25 16 13 7 5 29
ISO 7379-10-M8-30 10 M 8 30 16 13 7 5 32
ISO 7379-10-M8-35 10 M 8 35 16 13 7 5 35
ISO 7379-10-M8-40 10 M 8 40 16 13 7 5 38
ISO 7379-10-M8-45 10 M 8 45 16 13 7 5 41
ISO 7379-10-M8-50 10 M 8 50 16 13 7 5 44
ISO 7379-10-M8-55 10 M 8 55 16 13 7 5 47
ISO 7379-10-M8-60 10 M 8 60 16 13 7 5 50
ISO 7379-10-M8-65 10 M 8 65 16 13 7 5 53
ISO 7379-10-M8-70 10 M 8 70 16 13 7 5 56
ISO 7379-10-M8-80 10 M 8 80 16 13 7 5 62
ISO 7379-10-M8-90 10 M 8 90 16 13 7 5 68
ISO 7379-10-M8-100 10 M 8 100 16 13 7 5 75
ISO 7379-12-M10-16 12 M 10 16 18 16 9 6 36
ISO 7379-12-M10-20 12 M 10 20 18 16 9 6 39
ISO 7379-12-M10-25 12 M 10 25 18 16 9 6 44
ISO 7379-12-M10-30 12 M 10 30 18 16 9 6 48
ISO 7379-12-M10-35 12 M 10 35 18 16 9 6 54
ISO 7379-12-M10-40 12 M 10 40 18 16 9 6 56
ISO 7379-12-M10-45 12 M 10 45 18 16 9 6 63
ISO 7379-12-M10-50 12 M 10 50 18 16 9 6 67
ISO 7379-12-M10-55 12 M 10 55 18 16 9 6 71
ISO 7379-12-M10-60 12 M 10 60 18 16 9 6 74
ISO 7379-12-M10-65 12 M 10 65 18 16 9 6 75
ISO 7379-12-M10-70 12 M 10 70 18 16 9 6 83
ISO 7379-12-M10-80 12 M 10 80 18 16 9 6 91
ISO 7379-12-M10-90 12 M 10 90 18 16 9 6 96
ISO 7379-12-M10-100 12 M 10 100 18 16 9 6 100
ISO 7379-16-M12-25 16 M 12 25 24 18 11 8 86
ISO 7379-16-M12-30 16 M 12 30 24 18 11 8 93
ISO 7379-16-M12-35 16 M 12 35 24 18 11 8 101
ISO 7379-16-M12-40 16 M 12 40 24 18 11 8 109
ISO 7379-16-M12-45 16 M 12 45 24 18 11 8 118
ISO 7379-16-M12-50 16 M 12 50 24 18 11 8 126
ISO 7379-16-M12-55 16 M 12 55 24 18 11 8 131
ISO 7379-16-M12-60 16 M 12 60 24 18 11 8 14
ISO 7379-16-M12-65 16 M 12 65 24 18 11 8 148
ISO 7379-16-M12-70 16 M 12 70 24 18 11 8 155
ISO 7379-16-M12-80 16 M 12 80 24 18 11 8 160
ISO 7379-16-M12-90 16 M 12 90 24 18 11 8 186
ISO 7379-16-M12-100 16 M 12 100 24 18 11 8 200
ISO 7379-20-M16-30 20 M 16 30 30 22 14 10 170
ISO 7379-20-M16-35 20 M 16 35 30 22 14 10 170
ISO 7379-20-M16-40 20 M 16 40 30 22 14 10 194
ISO 7379-20-M16-45 20 M 16 45 30 22 14 10 205
ISO 7379-20-M16-50 20 M 16 50 30 22 14 10 219
ISO 7379-20-M16-55 20 M 16 55 30 22 14 10 240
ISO 7379-20-M16-60 20 M 16 60 30 22 14 10 244
ISO 7379-20-M16-65 20 M 16 65 30 22 14 10 260
ISO 7379-20-M16-70 20 M 16 70 30 22 14 10 266
ISO 7379-20-M16-80 20 M 16 80 30 22 14 10 290
ISO 7379-20-M16-90 20 M 16 90 30 22 14 10 315
ISO 7379-20-M16-100 20 M 16 100 30 22 14 10 338
ISO 7379-24-M20-50 24 M 20 50 36 27 16 12 340
ISO 7379-24-M20-55 24 M 20 55 36 27 16 12 360
ISO 7379-24-M20-60 24 M 20 60 36 27 16 12 380
ISO 7379-24-M20-65 24 M 20 65 36 27 16 12 393
ISO 7379-24-M20-70 24 M 20 70 36 27 16 12 410
ISO 7379-24-M20-80 24 M 20 80 36 27 16 12 450
ISO 7379-24-M20-90 24 M 20 90 36 27 16 12 480
ISO 7379-24-M20-100 24 M 20 100 36 27 16 12 516
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

  • Класс материала 12.9
  • Чернение
  • Пригоночный размер d1, шлифованная

Вариант исполнения из нержавеющей стали

  • AISI 304 NI
  • Пригоночный размер d1, шлифованная

Информация

Ступенчатые винты ISO 7379 являются экономичными элементами конструкции для большого разнообразия видов и форм использования.

Максимальный момент затяжки не должен определяться классом прочности 12,9, вместо этого он ограничивается сравнительно небольшими опорными точками (плечами) и углублениями в переходной точке от d1 к d2 и d3.

Стандарт ISO позволяет винты с головкой с накаткой или без головки.

Допустимое отклонение

- нет данных по концентричности 2 IT 13 и 2 IT 10

- в официальном списке стандартов ИСО указаны следующие размеры для d1 - d2: 6,5-M5 / 13-M10 / 25-M20

- размеры 4-M3 и M4-M5 не включены в официальный перечень стандартов ИСО

  • Ступенчатые болты с цилиндрической головкой GN 732.1

Техническая информация
