Серия HVF-E (G3/4 - G1)

111335

HVF.114-E-3/4

Визуальные индикаторы потока с датчиком

Торцы из технополимера

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

111335 — Визуальные индикаторы потока с датчиком 111335 — Визуальные индикаторы потока с датчиком

Схемы

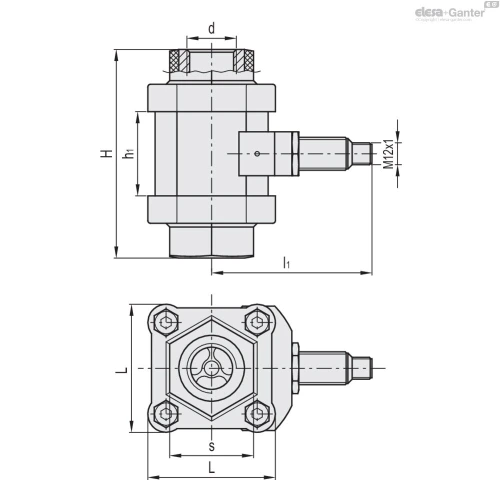

Схема HVF-E (G3/4 - G1) Схема HVF-E (G3/4 - G1) Схема HVF-E (G3/4 - G1) Схема HVF-E (G3/4 - G1) Схема HVF-E (G3/4 - G1)

111335

Технические характеристики — Визуальные индикаторы потока с датчиком

d
3/4
H
114
L
70
h1
46
s
46
l1
94
P max #Bar
10
Q1*l / min
2.1 ÷ 60
Q2**l / min
2.1 ÷ 5
Q3***l / min
5 ÷ 60
Pulse/l
30
Maximum Frequency Hz
30
Max. tightening torque[Nm]
20
Weight (in g)
750
Вес (г)
750

Все модели серии HVF-E (G3/4 - G1) (2) →

Основные характеристики

Торцы и держатель датчика

Полипропилен, основанный на технополимере (РР), черного цвета, матовое покрытие

Осевой и вращающийся винт

Полипропилен, основанный на технополимере (РР), красного цвета Активирующие держатели датчика из нержавеющей стали AISI 304.

Трубчатое окно

Боросиликатное стекло высокой прочности, также подходит для использования в средах с гликолем.

Датчик

Индуктивный датчик из никелированной латуни

Рулевые тяги

Нержавеющая сталь AISI 316L.

Уплотнительные кольца

Синтетический каучук NBR.

Стандартное исполнение

Втулки из латуни с цилиндрической газовой резьбой в соответствии с UNI ISO 228/1.

Максимальная постоянная рабочая температура

100 °C.

ДатчикИндуктивная нагрузка
Источник питания10 – 30 Vcc
Ввод10 mA
Макс. нагрузка200 mA
Защита от короткого замыканияДа
Защита от неправильной полярностиДа
ВыходPNP
СоединительM12x1, 3-полюсная
Степени защиты IP IP67

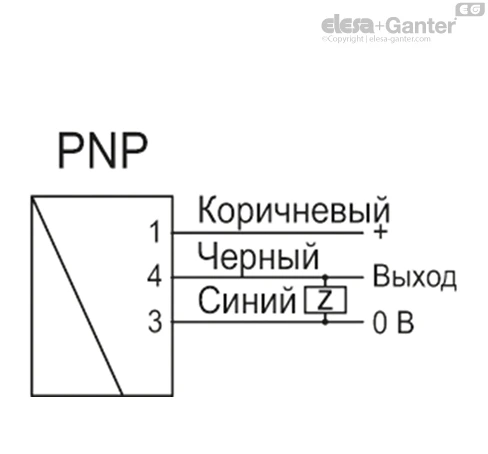

HVF_E_ACC_CABLE_PNP_RU

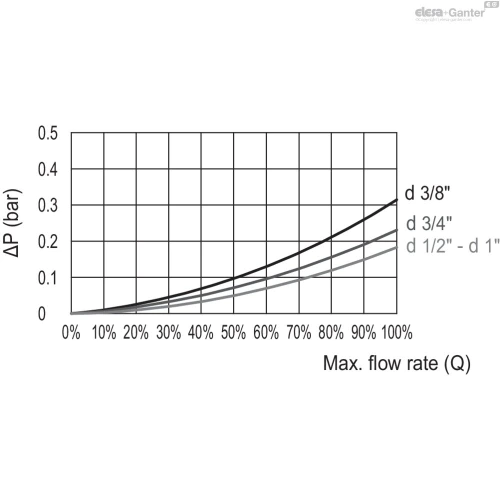

HVF_E_PRESSURE_GRAFIC_RU

Общая информация

Особенности и области применения

Индикатор работает с двухсторонним потоком.

В случае монтажа в жёсткие трубы рекомендуется выровнять индикатор идеально вровень с трубами.

Индикатор работает с двусторонними потоками жидкости вязкостью менее 30 сСт.

Для обеспечения вращения винта требуется минимальный расход в зависимости от типа жидкости и её вязкости.

При прохождении минимального расхода ротор начинает вращаться со скоростью, пропорциональной расходу жидкости.

Индукционный датчик, полностью отделённый от зоны прохождения жидкости, считывает прохождение двух металлических зажимов, смонтированных на роторе, обеспечивая изменение частоты, которая может быть преобразована в показание расхода при присоединении к ПЛК.

Инструкции по монтажу

Для обеспечения правильной работы ротора необходимо промыть и продать контур перед монтажом индикатора, чтобы устранить воздействие каких-либо твёрдых частиц на работу в условиях чистой жидкости.

Поскольку наличие пузырьков воздуха в жидкости может повысить вероятность погрешностей, рекомендуется монтировать индикатор до клапанов и (или) других компонентов, которые могут привести к возникновению кавитации.

Электрические характеристики

Диапазон измерений

Общий диапазон измерений Q1 показывает величину между минимальным и максимальным значением расхода, в пределах которой датчик обеспечивает показание.

При нелинейном диапазоне измерения Q2 индукционный датчик обеспечивает подачу сигнала, который нельзя считать точным, поскольку вращение ротора не постоянное.

При линейном диапазоне измерений Q3 импульсы обеспечивают измерение с точность ±3 %.

Износ ротора и потеря давления увеличивают расход Q4 на величину, превышающую максимум.

Количество импульсов на литр, показанное в таблице, представляет собой значения, измеренные с водой при темпе6ратуре 20 °C и относятся к средним значениям, протестированным с различными датчиками для получения более точного значения измерения. В сравнении со значением, измеренным с водой, линейная функция повторяемости расходов может изменяться в пределах ±10 % в зависимости от плотности используемой жидкости или от её температуры.

Именно поэтому рекомендуется производить специальную калибровку для каждого типа используемой жидкости. Повторяемость измерений составляет ±3 % относительно частоты полной шкалы.

Другие исполнения

Специальные исполнения доступны по запросу

  • Втулки из нержавеющей стали AISI 316
  • Втулки с конической резьбой NPT
  • Осевой и вращающийся винт голубого цвета.
