Серия HFTX-HT-GL
13653
HFTX.9-HT-GL-FKM-1/4

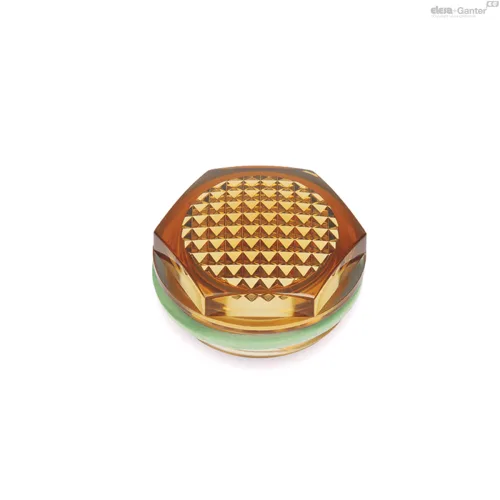

Смотровые стёкла уровня масла для высоких температур
Технополимер с высокой химической стойкостью, также подходит для растворов с гликолем
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

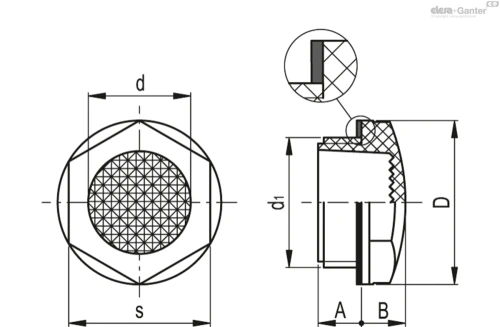

Схемы
13653
Технические характеристики — Смотровые стёкла уровня масла для высоких температур
- d1
- G 1/4
- d1
- 10
- A
- 6
- D
- 18
- d
- 9
- s
- 15
- Момент затяжки [Н·м]
- 2÷3
- L2[J]
- 8
- Weight (in g)
- 4
- Вес (г)
- 4
Основные характеристики
Материал
Прозрачный технополимер на сульфоновой основе и поэтому слегка бронзового цвета.

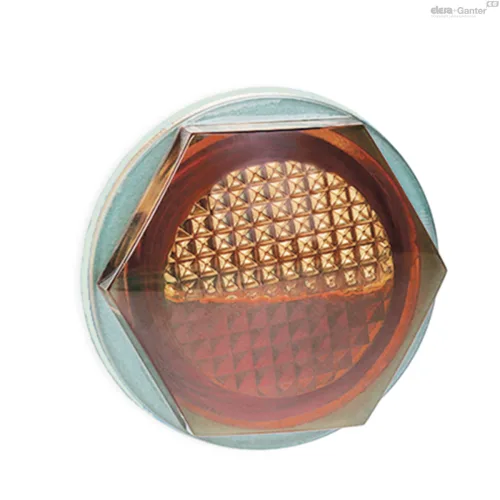

Окно состоит из непрерывного ряда призм, которые обеспечивают чёткое и оперативное чтение уровня масла, содержащегося в резервуаре.
Уплотнительное кольцо
Зелёная плоская шайба FKM.
Благодаря специальному составу ползучесть минимальна; даже под действием момента затяжки прокладка остаётся в форме, всегда обеспечивая оптимальное уплотнение.
Непрерывная рабочая температура
- Мин. -40°С
- Макс. +150°C (стойкость даже при пиках +180°C).
Общая информация
Технические данные
Указанный в таблице рекомендуемый момент затяжки гарантирует оптимальное уплотнение даже при температуре +150°C.
Его также можно использовать для резервуаров, содержащих воду или водно-гликолевые растворы (до 50%).
Указанное в таблице значение ударной прочности L2 было получено при испытаниях на удар в центре окна при комнатной температуре.
В ходе лабораторных испытаний, проведённых с использованием минерального масла типа CB68 (в соответствии с ISO 3498), смотровые стёкла сохраняли идеальную герметичность при максимальном давлении 1 бар и постоянной температуре +150°C.
При понижении температуры максимальное рабочее давление увеличивается.
Примечание
Для использования с другими жидкостями со специальными добавками, пожалуйста, свяжитесь с Отделом Продаж компании ELESA.
Аксессуары
Аксессуары по запросу
Гайка из никелированной латуни типа GH. для установки на резервуарах с толщиной стенки менее 5 мм.
