Серия HFTX-HT-GL
HFTX-HT-GL
Смотровые стёкла уровня масла для высоких температур
Технополимер с высокой химической стойкостью, также подходит для растворов с гликолем
Смотровые стёкла уровня масла для высоких температур
Изображения

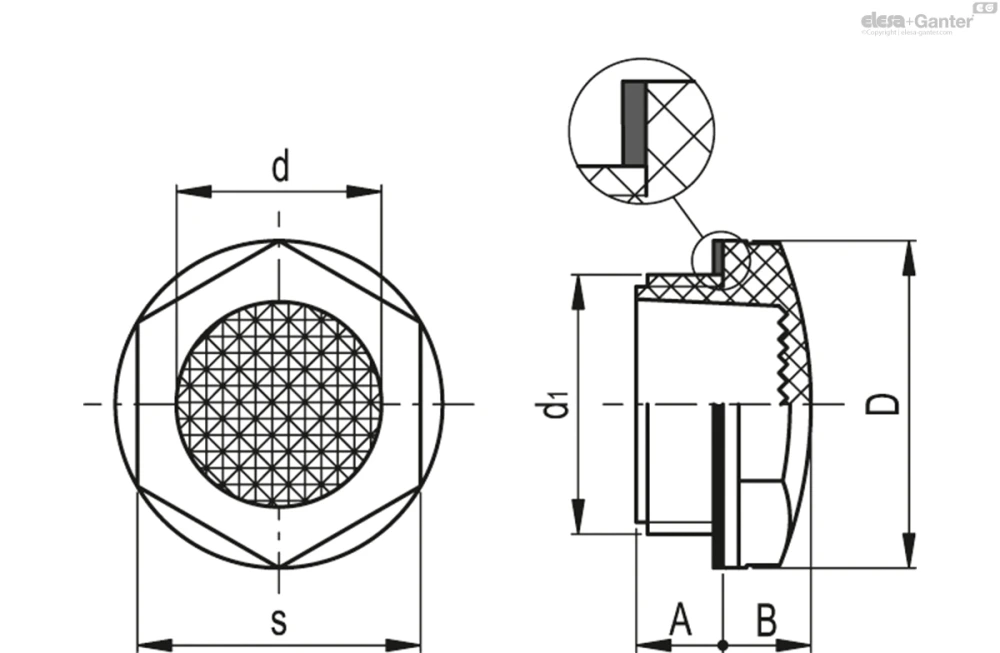

Схемы
HFTX-HT-GL
Таблица моделей — Смотровые стёкла уровня масла для высоких температур
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 13663 | HFTX.11-HT-GL-FKM-M16x1.5 | M16x1.5 | 8 | 7 | 22 | 11 | 19 | 3÷5 | 8 | 4 | |
| 13683 | HFTX.14-HT-GL-FKM-M20x1.5 | M20x1.5 | 10 | 8 | 26 | 14.5 | 22 | 4÷6 | 8 | 5 | |
| 13729 | HFTX.21-HT-GL-FKM-M26x1.5 | M26x1.5 | 13 | 9 | 31.5 | 20.5 | 27 | 6÷8 | 15 | 7 | |
| 13653 | HFTX.9-HT-GL-FKM-1/4 | G 1/4 | 10 | 6 | 18 | 9 | 15 | 2÷3 | 8 | 4 | |
| 13673 | HFTX.12-HT-GL-FKM-3/8 | G 3/8 | 7.5 | 7 | 22 | 11 | 19 | 3÷5 | 8 | 5 | |
| 13693 | HFTX.15-HT-GL-FKM-1/2 | G 1/2 | 10.5 | 8 | 26 | 14 | 22 | 4÷6 | 8 | 7 | |
| 13723 | HFTX.20-HT-GL-FKM-3/4 | G 3/4 | 10.5 | 9 | 31.5 | 20 | 27 | 6÷8 | 15 | 9 | |
| 13743 | HFTX.24-HT-GL-FKM-1 | G 1 | 11 | 10 | 40 | 25 | 34 | 8÷10 | 16 | 13 | |
| 13763 | HFTX.30-HT-GL-FKM-1¼ | G1 1/4 | 11.5 | 13 | 47 | 30 | 40.5 | 8÷10 | 20 | 34 |
Основные характеристики
Материал
Прозрачный технополимер на сульфоновой основе и поэтому слегка бронзового цвета.
Окно состоит из непрерывного ряда призм, которые обеспечивают чёткое и оперативное чтение уровня масла, содержащегося в резервуаре.
Уплотнительное кольцо
Зелёная плоская шайба FKM.
Благодаря специальному составу ползучесть минимальна; даже под действием момента затяжки прокладка остаётся в форме, всегда обеспечивая оптимальное уплотнение.
Непрерывная рабочая температура
- Мин. -40°С
- Макс. +150°C (стойкость даже при пиках +180°C).
Общая информация
Технические данные
Указанный в таблице рекомендуемый момент затяжки гарантирует оптимальное уплотнение даже при температуре +150°C.
Его также можно использовать для резервуаров, содержащих воду или водно-гликолевые растворы (до 50%).
Указанное в таблице значение ударной прочности L2 было получено при испытаниях на удар в центре окна при комнатной температуре.
В ходе лабораторных испытаний, проведённых с использованием минерального масла типа CB68 (в соответствии с ISO 3498), смотровые стёкла сохраняли идеальную герметичность при максимальном давлении 1 бар и постоянной температуре +150°C.
При понижении температуры максимальное рабочее давление увеличивается.
Примечание
Для использования с другими жидкостями со специальными добавками, пожалуйста, свяжитесь с Отделом Продаж компании ELESA.
Аксессуары
Аксессуары по запросу
Гайка из никелированной латуни типа GH. для установки на резервуарах с толщиной стенки менее 5 мм.
